V radiofrekvenčních (RF) systémech závisí výkon celé sítě na integritě jejích nejzákladnějších komponent. RF kabelový konektor je jedním z takových klíčových prvků, který slouží jako přesné rozhraní, kde koaxiální kabel připojí zařízení. Daleko více než pouhým mechanickým spojem, kvalitní konektor zajišťuje minimální ztrátu signálu, brání rušení a udržuje impedanční shodu nezbytnou pro optimální přenos výkonu. Od mobilních sítí a satelitní komunikace až po lékařské zobrazování a obranné systémy, volba a stav konektoru kabelu přímo ovlivňují spolehlivost, účinnost a věrnost dat. Porozumění jeho roli je prvním krokem při budování robustní a vysoce výkonné RF infrastruktury.

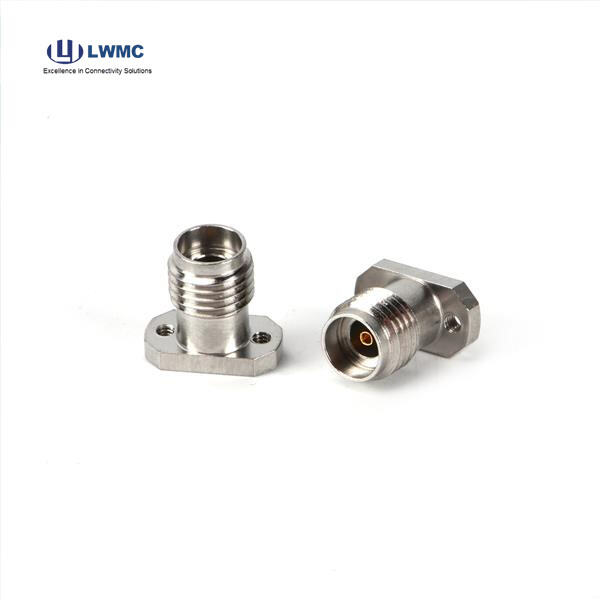

Výběr správného RF konektoru kabelu je základním technickým rozhodnutím. Nesprávná volba může způsobit významné oslabení signálu, což vede ke špatnému výkonu systému. Výběr je řízen několika klíčovými faktory: frekvenční rozsah (např. SMA až do 18 GHz, N-Typ až do 11 GHz), impedance (obvykle 50 nebo 75 ohmů, přičemž nesoulad způsobuje odraz signálu) a prostředí použití (vyžadující materiály jako nerezová ocel pro odolnost proti korozi nebo specifické těsnění pro venkovní použití). Dále musí být shodné pohlaví konektoru (mužské nebo ženské) a typ rozhraní (závitové jako SMA/N nebo rychlospojovací jako BNC ) musí odpovídat připojovanému zařízení.

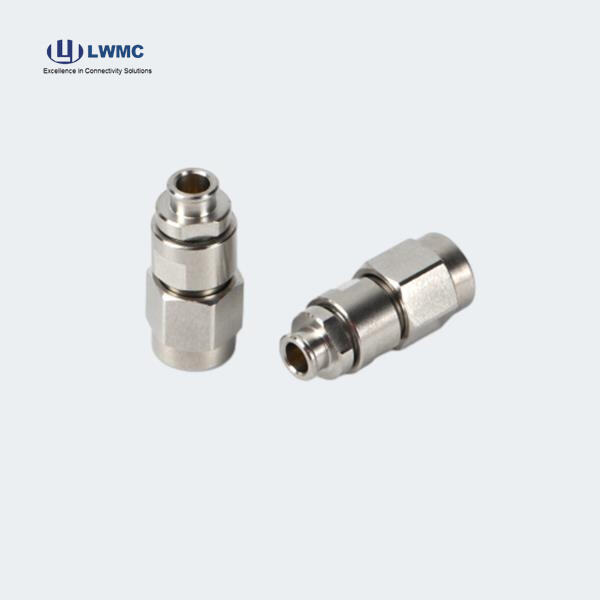

Dokonalý konektor může selhat, pokud je nesprávně nainstalován. Správná instalace je pečlivý proces, který zachovává elektrické vlastnosti kabelu. U druhů konektorů s třmenu musíte k odstranění pláště, stínění a dielektrika použít přesný odizolovávací nástroj, a to na přesnou délku, aniž byste poškodili středový vodič. Připravený kabel je poté zasunut do konektoru a pomocí kalibrovaného lisovacího nástroje určeného výrobcem se zajistí. Tím vznikne rovnoměrné, plynotěsné spojení. U pájených konektorů je nutné opatrně aplikovat teplo, abyste nepoškodili dielektrikum. Po instalaci je třeba konektor zkontrolovat na přítomnost volných žil stínění nebo jiných vad. Posledním krokem je spojení: konektory je třeba zarovnat do osy a dotáhnout s udaným krouticím momentem (např. 5–8 in-lbs u SMA) pomocí momentového klíče, čímž se zajistí pevné spojení bez poškození závitů.
I přes správnou instalaci mohou konektory s časem vykazovat problémy. Běžné problémy a jejich řešení zahrnují:
Vysoký VSWR/SIGNÁLOVÉ ZTRÁTY: Často způsoben poškozeným středovým pinem, špatným pájením/krčením nebo poškozením kabelu v blízkosti konektoru. Zkontrolujte a znovu zakončete konektor nebo vyměňte sestavu kabelu.
Přerušované připojení: Často způsobeno volnou spojovací maticí, opotřebovanými závity nebo vnitřní korozej. Utáhněte připojení a vyčistěte kontakty pomocí čistícího prostředku pro elektroniku.
Vniknutí vody: Hlavní příčinou poruch u venkovních instalací. Zajistěte, že konektory jsou hodnoceny pro dané prostředí (např. IP67) a že těsnicí těsnění jsou neporušená. Pro trvalé venkovní vedení použijte vodotěsnou pásku přes místo spojení.
Obtíže při spojování: Může naznačovat poškozené závity, nečistoty/nečistoty nebo poškození konektoru (např. ohnutý pin). Nikdy nepoužívejte násilí při spojování. Vyčistěte a zkontrolujte oba konektory na fyzické poškození.
Systematické odstraňování problémů pomocí vektorového analyzátoru sítě (VNA) může izolovat, zda problém spočívá v konektoru, kabelu nebo jiné součásti systému.

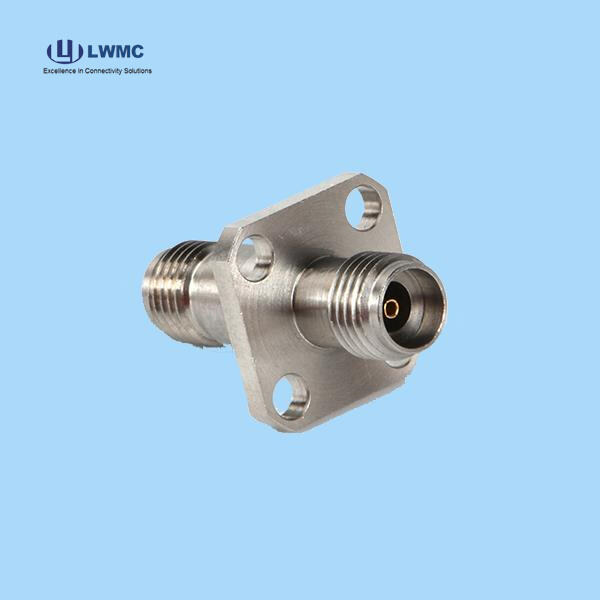

Technologie se vyvíjí a stejně tak i standardy konektorů. Modernizace vašich RF konektorů může být přímou cestou ke lepšímu výkonu systému. To může zahrnovat přechod ze starších Konektorů UHF do nízkofrekvenčních N-Typ konektorů v buněčném rozprostřeném anténním systému (DAS) za účelem zlepšení kvality signálu. Může to znamenat nahrazení standardních SMA konektorů přesnými verzemi na měřicí pracoviště, aby bylo dosaženo přesnějších měření nad 6 GHz. Tyto sestavy eliminují proměnlivost terénních zakončení, zajišťují optimální VSWR a často používají vysoce kvalitní kabely s nízkými ztrátami. Navíc integrace vhodného RF adaptéru umožňuje hladký přechod během modernizace, což umožňuje novému zařízení pracovat se stávající infrastrukturou. Investice do vysoce výkonných konektorů a profesionálních sestav zajišťuje odolnost systémů proti zastarání, snižuje nároky na údržbu a zajišťuje, že fyzické spojení nikdy nebude zúženým hrdlem ve vaší RF výkonnosti.
