Ve dnešní propojené době tvoří spolehlivý přenos signálu základ komunikace, vysílání, přenosu dat a bezpočtu průmyslových aplikací. V samém středu těchto kritických spojení jsou RF kabely a konektory, které slouží jako nezbytné cesty pro radiofrekvenční signály. Výběr správných komponent a zajištění jejich kvality je rozhodující pro dosažení optimálního výkonu systému, minimálních ztrát signálu a dlouhodobé spolehlivosti. Tento průvodce zkoumá klíčové aspekty při výběru, používání a údržbě těchto základních prvků.
Výběr vhodného RF kabelu a konektoru vyžaduje pečlivé vyhodnocení vašich konkrétních potřeb. Hlavními faktory, které je třeba zvážit, jsou frekvenční rozsah, impedance, výkonová zatížitelnost a provozní podmínky. Například vysokofrekvenční aplikace vyžadují kabely s nízkým útlumem signálu a konektory hodnocené pro výkon v GHz, jako jsou SMA nebo 2.92mm typy . Impedance musí být po celém systému sladěna (obvykle 50 nebo 75 ohmů), aby se zabránilo odrazům signálu. Dále venkovní nebo náročné prostředí vyžadují těsněné, robustní konektory a kabely s vynikajícím stíněním a odolným pláštěm, které odolávají vlhkosti, extrémním teplotám a mechanickému namáhání.

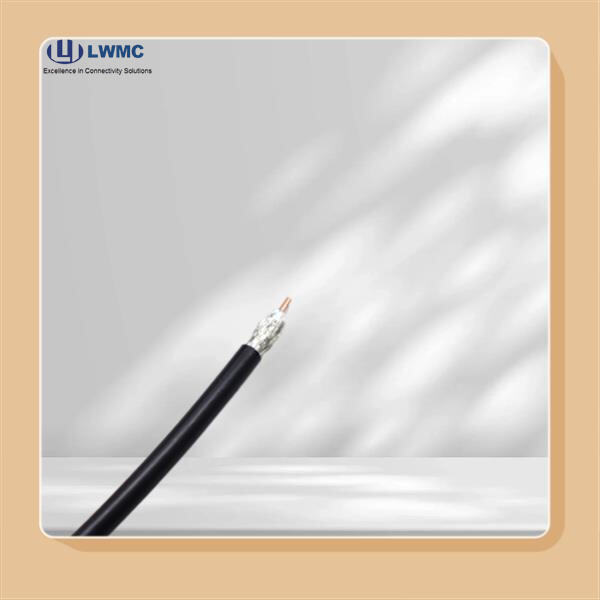

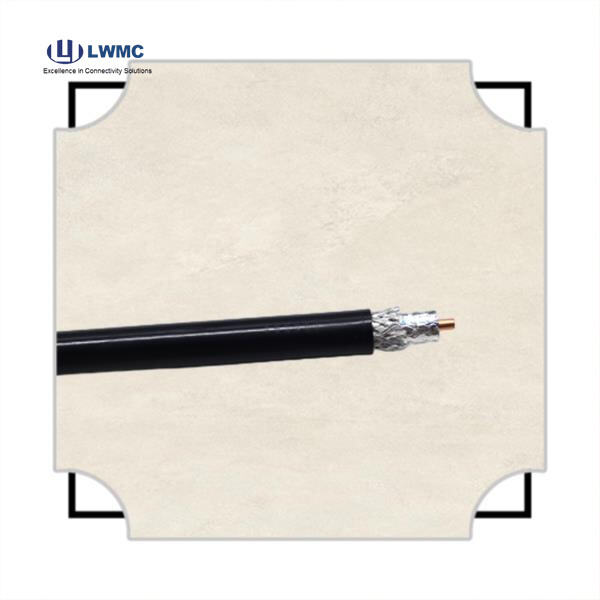

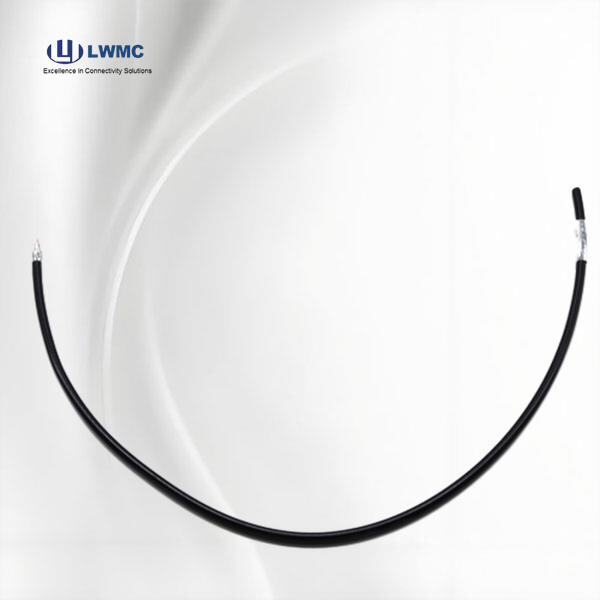

Průmysl využívá řadu standardizovaných kabelů a konektorů, z nichž každý je vhodný pro jiný účel. Běžné typy koaxiálních kabelů zahrnují pružné kabely řady RG (např. RG-58, RG-213) pro obecné použití a alternativy s nižšími ztrátami, jako jsou kabely LMR nebo jejich ekvivalenty, pro delší vedení. Pro kritické, vysokofrekvenční pevné trasy nabízejí polotuhé kabely vynikající stínění a fázovou stabilitu. Mezi oblíbené rodiny konektorů patří všudypřítomný SMA pro aplikace až do 18 GHz, robustní konektor typu N pro mobilní sítě a infrastrukturu, rychlý konektor BNC pro testovací zařízení a vysokovýkonový konektor 7/16" DIN pro vysokovýkonové vysílací aplikace. Adaptéry umožňují plynulé přechody mezi těmito různými typy rozhraní.
Kvalita RF kabelů a konektorů přímo ovlivňuje integritu celého řetězce signálu. Nevhodné komponenty způsobují vyšší vložené útlumy, vyšší napěťový stojatý vlnový poměr (VSWR) a špatnou odstínění proti elektromagnetickému rušení (EMI). To může vést ke zhoršení signálu, chybám při přenosu dat, sníženému dosahu a dokonce k rušení okolního zařízení. Konektory vysoce kvalitní a přesně navržené zajišťují konzistentní impedance, pevné spojení a vynikající stínění. Obdobně dobře vyrobené koaxiální kabelové sestavy s stabilními dielektrickými materiály a účinným stíněním zachovávají sílu a čistotu signálu, čímž chrání významnou investici do připojené aktivní techniky.
Správná instalace a údržba jsou klíčové pro dlouhodobý výkon. Vždy dodržujte minimální ohybový poloměr kabelu, aby nedošlo k poškození vnitřního vodiče a dielektrika. Pro utažení závitových konektorů použijte kalibrovaný momentový klíč dle specifikace výrobce – příliš silné utažení může poškodit závity, zatímco nedostatečné utažení může způsobit špatný elektrický kontakt a pronikání nečistot. Kabely vedьте tak, aby byly chráněny před ostrými hranami, a upevněte je vhodnými svorkami, aby nedocházelo k namáhání spojů konektorů. Zaveďte pravidelný kontrolní režim pro zjištění opotřebení konektorů, koroze nebo poškození kabelu a vždy používejte ochranné krytky, když konektory nejsou používány, aby se zabránilo znečištění.
