В света на радиочестотните (RF) системи, от телекомуникационната инфраструктура до сложната изпитвателна апаратура, връзката е толкова здрава, колкото най-слабото ѝ звено. Това звено често е скромният, но критичен мъжки/женски сокетен интерфейс. Тези съединяващи се съединители, намиращи се на RF конектори , RF адаптери и коаксиални кабелни сглобки, формират физическия мост, който гарантира цялостността на сигнала. Разбирането на правилната им употреба, подбор и потенциалните капани е от основно значение за всяко надеждно RF приложение.
Правилната връзка е повече от просто завинтаване на две части заедно. Първо, уверете се за съвместимост на конекторите (напр. и двата да са SMA или N-type). Визуално проверете мъжкия (щепсел) и женския (гнездо) за чистота и повреди – търсете изкривени централни щифтове или вдлъбнати соксай. Подравнете нишките внимателно и започнете с ръчно завинтаване, за да се избегне прекъсване на нишки, което може да повреди завинтите перманентно. След като са ръчно стегнати, използвайте подходящия динамометричен ключ (не обикновен ключ), за да се постигне зададената от производителя стегналост. Това осигурява оптимален електрически контакт и правилна дълбочина на съединение, без прекомерно стегане, което може да смачка конекторите или деформира диелектрика. Накрая, винаги използвайте хват за тялото на конектора, а не за кабела, когато разединявате.
Изборът на правилния тип конектор е стратегическо решение, което влияе върху производителността на системата. Основни фактори за разглеждане включват честотния диапазон (SMA до 18 GHz, N-type до 11 GHz, 7/16 за висока мощност), поемане на мощност и изисквания за околната среда (защита от атмосферни условия при употреба навън). Изборът между прав щепсел и ъглов щепсел или между кабелна сглобка и панелно монтиран разклонител влияе на прокарването на кабели и физическата подредба. Освен това качеството на материала — например от мед със златно покритие за ниско съпротивление спрямо никелово покритие за по-голяма издръжливост — директно влияе на загубите на сигнал, дълготрайността и в крайна сметка на надеждността на цяката RF верига. Неправилно избран конектор става бутылнещик.
Лош сигнал / Висок VSWR: Често се причинява от неправилно свързване, мръсотия или повреда. Отстрани се чрез почистване с изопропилов алкохол и компресиран въздух и правилно пресвързване.
Прекъснато свързване: Може да се дължи на нестабилна връзка, износен женски сок, или повреден кабел. Проверете и отново затегнете връзката. Ако проблемът продължава, инспектирайте и заменете повредения конектор или кабелна група.
Кръстосано нарезаване: Предизвикано от несъосност по време на съединяване. Това често изисква замяна на двата повредени конектора. Ключово е предпазването: винаги започвайте нарезаването с ръка.
Трудно разединяване: Обикновено поради прекомерно затегняне. Използвайте подходящи инструми и никога не прекалявайте със затягането. Ако е заклещен, използвайте два ключа върху гайките на конекторите, без да прилагате натиск върху кабела.
RF индустрията предлага голямо разнообразие от стандартизирани конфигурации на мъжки и женски сокове за всеки нужди. Честите видове включват:
Щепсел (мъжки) към Джак (женски): Стандарт за свързване на кабел към устройство.
Щепсел към щепсел / Джак към джак: Постига се чрез използване на преходник по вид (напр., SMA мъжки към SMA мъжки).

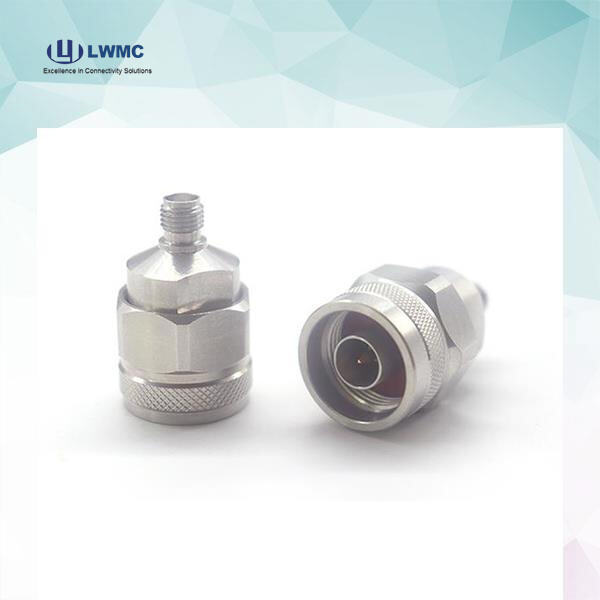

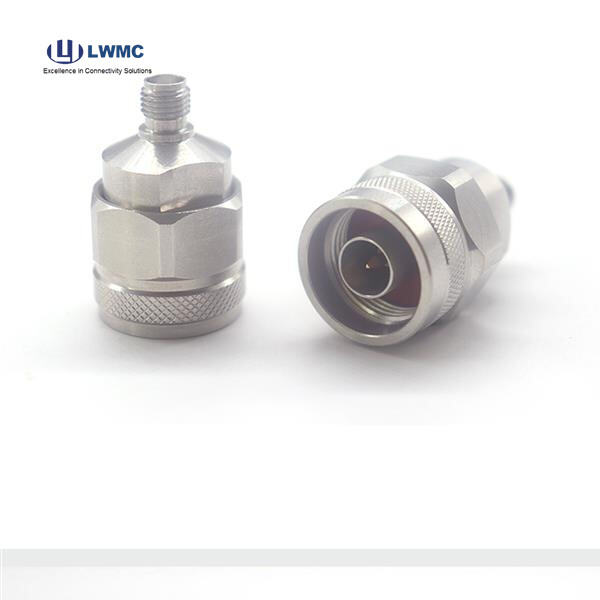

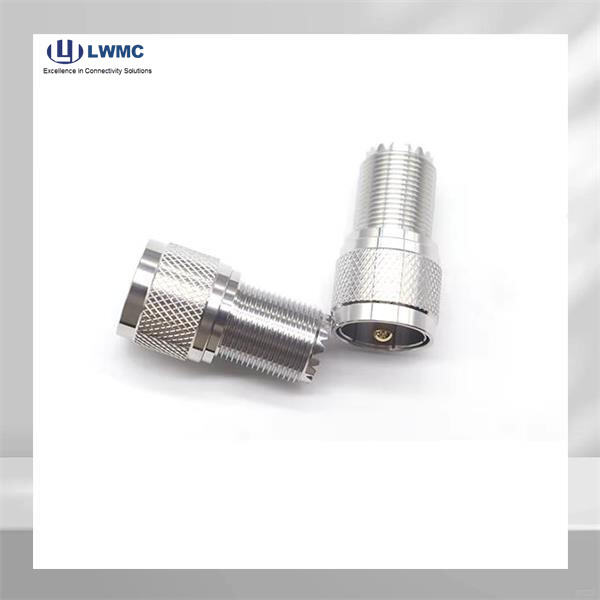

Адаптери в серия срещу между серии: RF адаптерите са специализирани съединители, които решават проблемите с интерфейса. Адаптер в серия (напр. N женски към N мъжки) променя пола в рамките на една и съща серия. Адаптер между серии (напр. SMA мъжки към N женски) свързва различни семейства съединители, осигурявайки гъвкавост на системата.
Коаксиални кабелни сглобки това са предварително изработени кабели с оконечни мъжки/женски сокети (напр. сглобка с N мъжки от единия край и SMA женски от другия), които предлагат здраво и готово за употреба решение.
