В света на високочестотната сигнална предаване джакът RF конектор служи като критичен интерфейс, осигуряващ надеждна свързаност между множество системи с критична за мисията роля. От военните радарни инсталации до наземните станции за спътникова комуникация скромният конектор тип „джак“ — страната на приемника в радиочестотния интерфейс — изпълнява незаменима роля за запазване на цялостността на сигнала при изискващи условия. Zhenjiang Linkworld Microwave Communication Co., Ltd. (Linkworld), създадена през 2015 г. с екип за научноизследователска и развойна дейност с 25-годишен опит в разработването на продукти, се е позиционирала като специализиран производител в тази област. Стандартната портфолио на Linkworld от конектори тип „джак“ обхваща честотен диапазон от DC до 27 GHz, докато нашите прецизни приемници тип 1.85 mm поддържат честотен диапазон от DC до 67 GHz, със специализирана експертиза в областта на високочестотните диапазони от 18 GHz до 67 GHz.
Конекторите Jack RF – женският интерфейс, който приема щепсела – предлагат предимства при проектирането на електронни системи. Тези конектори осигуряват стабилна и възпроизводима референтна точка за предаване на сигнали през множество цикли на съчетаване, като адаптерите на Linkworld са сертифицирани за повече от 500 цикъла на съчетаване. При монтиране върху печатни платки, панели на корпуси или краища на кабели, конекторите тип „джак“ служат като постоянен интерфейс, с който работят операторите на оборудването, и осигуряват последователна електрическа производителност през целия жизнен цикъл на продукта. За високочестотни приложения до 27 GHz при стандартни интерфейси прецизните конектори тип „джак“ запазват характерното импедансно съпротивление от 50 ома, необходимо за минимизиране на отраженията на сигнала; прецизните тестови сборки на Linkworld постигат КСВР (VSWR) до 1,10 в тесен честотен диапазон до 18 GHz и ниско междумодулационно (IMD) изпълнение до -168 dBc при тестови условия с два носителя по 43 dBm за компоненти с ниско PIM – ключови метрики за аерокосмическа техника, тестова и измервателна техника и телекомуникационна инфраструктура. Освен това конекторите тип „джак“, изработени с подходящи уплътнителни материали, могат да издържат сурови експлоатационни условия и поддържат работа до 350 °C при спецификация с херметични стъкло-метални уплътнения; стандартните неуплътнени конектори работят в температурен диапазон от -55 °C до +155 °C.

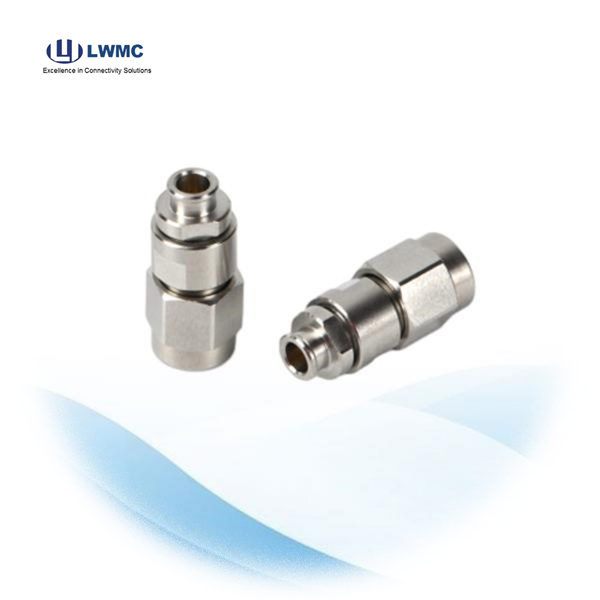

Правилната инсталация и поддръжка са от съществено значение за постигане на пълния експлоатационен потенциал на RF-съединителите тип джак. Инсталацията обикновено включва опресване или лепене на централния проводник, последвано от прикрепяне на външния проводник. При джак-съединителите за монтиране на печатни платки е от първостепенно значение крайната повърхност на съединителя да остава чиста и свободна от замърсявания — дори микроскопични примеси могат да влошат показателя VSWR при микровълнови честоти. По време на инсталацията подготовката на кабела трябва да се извършва според спецификациите на производителя относно дължините на оголване и методите на подготовка, за да се избегнат несъответствия в импеданса в точката на завършване. Мерките за поддръжка включват редовни визуални проверки за механични повреди, периодично почистване на повърхностите за съчетаване с подходящи разтворители и проверка на предписанието за момент на затегане при фиксиране на навивните гайки. За съединителите, използвани в изискващи условия, прилагането на мерки за защита срещу влага и прах значително удължава техния експлоатационен живот. Общите стандартни съединители и адаптори са класифицирани за повече от 500 цикъла на съчетаване, докато специализираните тестови кабелни съединения са усилени за повече от 5 000 динамични цикъла на съчетаване за лабораторно многократно използване. LINKWORLD подходът на 's за поддръжка от край до край, който обхваща оптимизация на дизайна, проследяване на реално време и следпродажбено обслужване, отразява признанието в индустрията, че продължителността на живота на съединителите зависи не по-малко от правилното им обслужване, отколкото от първоначалното качество.

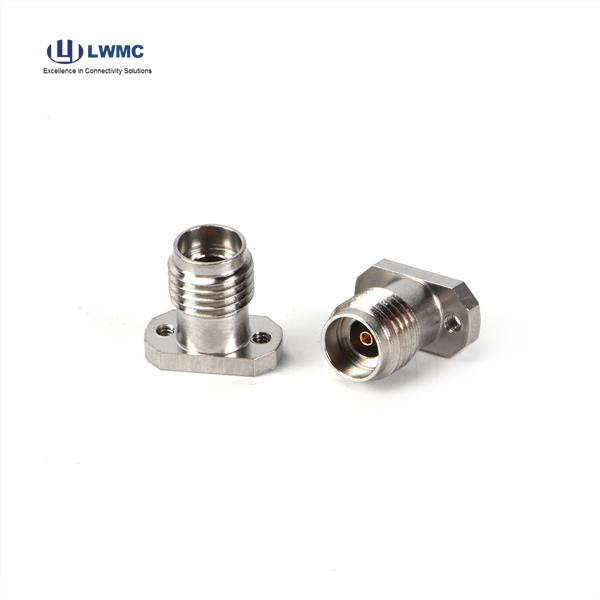

Изборът на оптимален RF съединител тип джак изисква съпоставяне на изискванията на приложението с техническите характеристики на съединителя по множество параметри. Честотният диапазон е основният критерий за избор — стандартната гама джак съединители на Linkworld обхваща диапазона от DC до 27 GHz, докато нашите прецизни гнезда 1.85 mm поддържат диапазона от DC до 67 GHz, със специализирана експертиза във високочестотните диапазони от 18 GHz до 67 GHz. Типът интерфейс трябва да съответства на съществуващата инфраструктура на системата, като наличните опции включват SMA, N-type и BNC, TNC , 3,5 mm, 2,92 mm и 2,4 mm, сред другото. За приложения, изискващи стабилност на фазата или амплитудата, Linkworld предлага специализирани конструкции, използващи богатия си опит в тези изискващи области. Конфигурацията за монтиране — дали е монтирана на платка, на панел или на кабел — определя стила на механичния интерфейс, който е необходим. Експлоатационните условия, включително работният температурен диапазон, въздействието на влажност, нивата на вибрации и устойчивостта към химикали, определят избора на материали и опциите за уплътняване. За изисквания към герметични уплътнения Linkworld интегрира технология за стъкло-метално уплътнение в конструкцията на съединителите, осигурявайки въздушна непроницаемост за телекомуникационни и микровълнови устройства, които не могат да допуснат замърсяване.

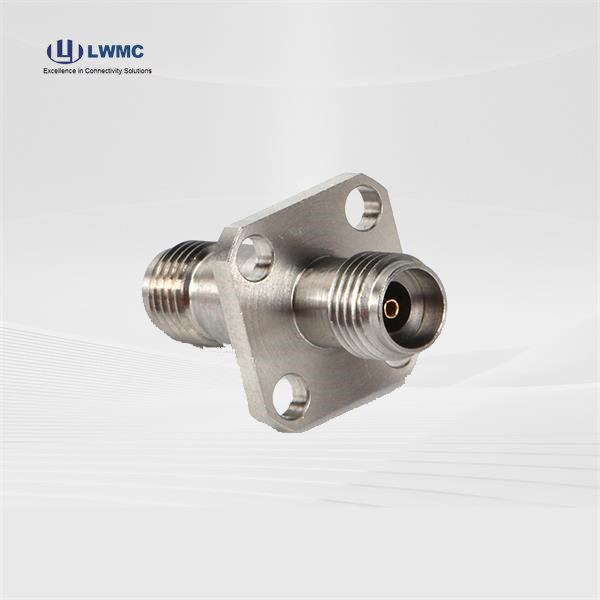

Пазарът за RF конектори предлага множество типове джак конектори, всеки от които е оптимизиран за специфични честотни диапазони, възможности за управление на мощност и механични изисквания. SMA конекторите остават широко разпространени за универсални RF приложения до 18 GHz и предлагат компактен винтов интерфейс за свързване. BNC конекторите, използващи байонетен механизъм за свързване, се използват в приложения до 4 GHz и са чести в тестовото оборудване и видеосистемите. За по-висока мощност и честоти до 11 GHz N-type конекторите осигуряват надеждно решение, като са налични и водонепроницаеми варианти. Семействата прецизни конектори, включващи 3,5 mm, 2,92 mm и 2,4 mm, обслужват все по-високи честоти, като интерфейсите 2,4 mm поддържат работа до 50 GHz. Изчерпателният продуктов портфолио на Linkworld обхваща целия спектър от джак конектори, съответстващи на стандарта IEC60169, и поддържа различни методи за свързване на кабели и приемници от страна на устройствата. Освен стандартните каталожни продукти, компанията предлага персонализирани проекти, за да отговаря на специфичните изисквания на клиентите, като тясно сътрудничи с R&D отделите на клиентите още от ранните етапи на проектирането, за да доставя оптимизирани решения, които балансират производителността, надеждността и стойността.
