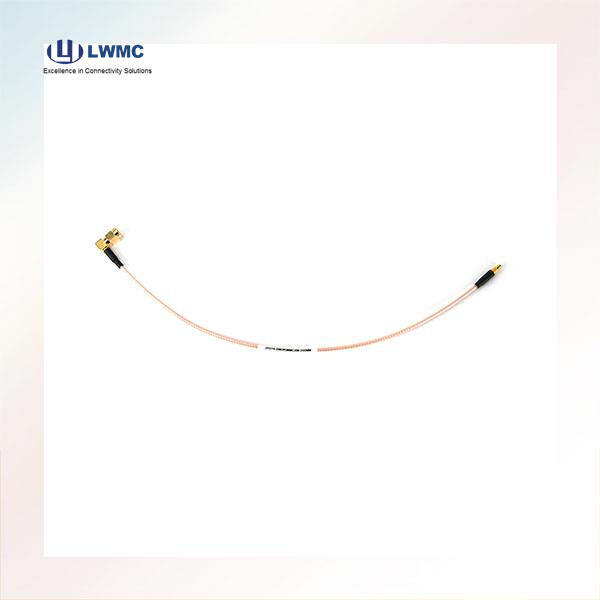

Коаксиални кабелни сглобки са основните животоспасяващи линии на съвременните RF системи, предаващи критични сигнали с минимални загуби и смущения. Като основен продукт, включващ RF съединители, преходници и самите кабели, правилно изградената сглобена единица е от съществено значение за производителността на системата. Независимо дали е за прост тестов кабел или за сложен многокомпонентен RF харнес, постигането на майсторство в процеса на сглобяване осигурява надеждност в приложения от телекомуникациите до аерокосмическата индустрия.

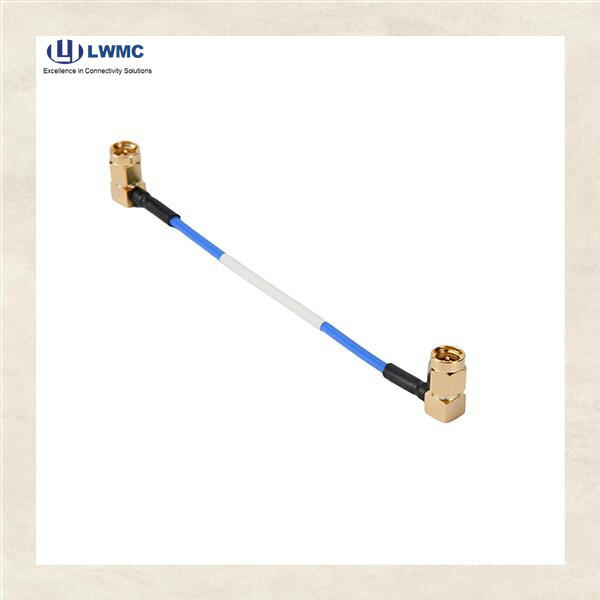

Висококачествена коаксиална кабелна сглобка е нещо повече от просто кабел със съединители на двата края. Правилната сглобка е от първостепенно значение, тъй като директно определя електрическите параметри и механичната издръжливост на крайния продукт. Безупречно сглобен кабел поддържа постоянен импеданс (обикновено 50 или 75 ома) по цялата си дължина, като намалява до минимум отраженията на сигнала и коефициента на стояща вълна по напрежение (VSWR). Осигурява оптимална цялостност на екранирането, предотвратявайки изтичане на сигнала и защитава срещу външни електромагнитни смущения. Механично правилно сглобеният кабел може да издържи многократни цикли на свързване и разединяване, вибрации и натоварвания при опъване, без намаляване на качеството. Напротив, лошо сглобен кабел става най-слабото звено, което води до увеличени загуби при вкарване, нерегуларно поведение на системата и скъпоструващи прекъсвания.
Ефективността идва от прецизност и последователност. Първо, винаги използвайте специален инструм за отстраняване на коаксиална изолация, калибриран за конкретния тип кабел (напр., Rg316 , LMR-400). Това осигурява чисти, контролирани по дълбочина рези, които оголват централния проводник, диелектрика и оплетената броня до точно определените от избрания от вас ВЧ-конектор дължини. Второ, приложете методът „сухо сглобяване“: подгответе края на кабела и частично сглобете конектора, без окончателно обвиване или запояване, за да се потвърди, че всички дължини и поставяния са перфектни, преди да се направи постоянният контакт. Трето, за конектори от тип обвиване, използвайте калибриран инструм за обвиване и визуално проверявайте всяка обвивка за гладкост и еднородност. Накрая, поддържайте работното ви място чисто и организирано, за да се избегне замърсяване на диелектрика или централния проводник, което може да повлияе на производителността.
Разпознаването и отстраняването на дефекти при сглобяването е ключово умение. Високият КСНВ или загубата на сигнал често сочат към прекъсване на импеданса. Чести причини са: централен проводник, който е твърде кратък или твърде дълъг (не е правилно поставен в контактите на конектора), неправилно подрязана диелектрична изолация или смачкан кабел поради прекомерно затегнат хомут. Прекъсванията в свързването често се дължат на лошо фиксиран централен контакт (слаба оловна връзка или непълно опресован контакт) или оплетена броня, която не осигурява пълен 360-градусов контакт с корпуса на конектора. Недостатъчната ефективност на екранирането идва от недостатъчен контакт на оплета или повредени/недостатъчно големи обвивки за опресоване на оплета. Първите стъпки при диагностицирането на тези проблеми са проста проверка за непрекъснатост с мултиметър и внимателен визуален преглед под увеличение.
Инвестирането в подходящите инструменти е задължително за професионални резултати. Основният ви комплект инструменти трябва да включва:
Отстъпвач за коаксиален кабел: Изберете модел, настраиваем за конкретните диаметри на кабела. Прецизните отстъпвачи предотвратяват надраскване на централния проводник или екраниращия слой.

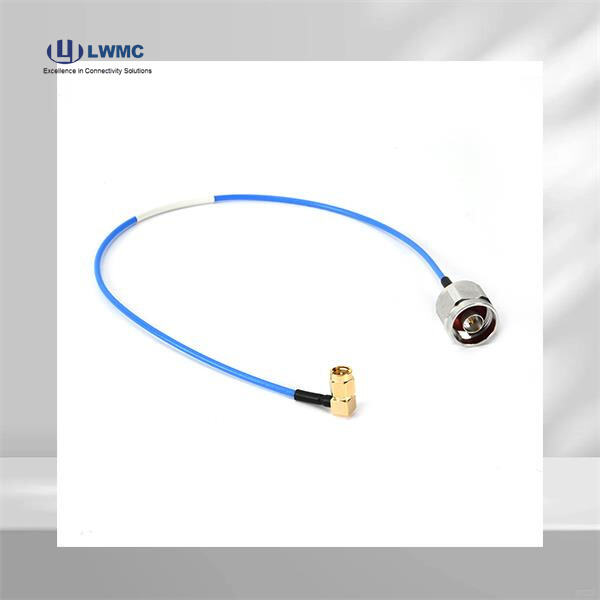

Преса за обжимане и матрици, специфични за конектора: За типове с обжимане RF конектори (като SMA, N-Type), задължителна е рачетна, калибрирана преса за обжимане с подходящи комплекти матрици за централния контакт, оплетената жица и външната обвивка. Не използвайте универсални обжимни клещи.
Лемарка (за конектори с лемене): Необходима е температурно регулирана лемарка с тънко връхче за лепене на централния проводник без разтопяване на диелектрика.
Динамометричен ключ: Използването на динамометричен ключ за затегчване на гайките на конекторите (напр. до 8 in-lbs за SMA) осигурява постоянна сила на свързване, предотвратява повреди и гарантира оптимален електрически контакт.
Инспекция и тестване: Ювелирна лупа или увеличително стъкло за визуална проверка и основни тестови уреди като мултиметър и VSWR мост или анализатор на мрежи за верификация на производителността.
