В областта на RF свързването, малко интерфейси са толкова разпознаваеми и широко използвани като Серия UHF конектори . Официално известни като „Ultra High Frequency“ тип, тези здрави компоненти са станали повсеместен стандарт за приложения, вариращи от любителска радиовръзка и предавателни устройства до комуникации за обществена безопасност и промишлени системи. Характеризират се с отличителната си нишка за закрепване и прост дизайн, коаксиалните UHF конектори предлагат надеждно и икономично решение за осигуряване на сигурни RF връзки, където честотите обикновено не надвишават 500 MHz. Разбирането на правилната им употреба, вградените предимства, критериите за избор и поддръжката е от ключово значение за използването на целия им потенциал при създаването на издръжлива и ефективна комуникационна инфраструктура.

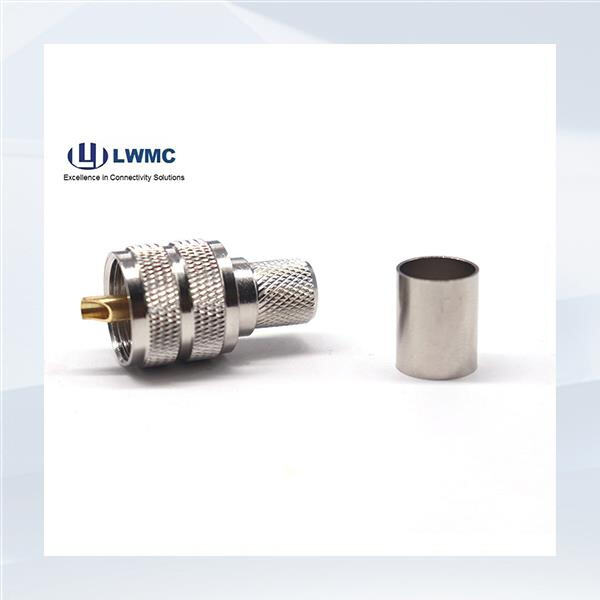

Правилната инсталиране е от съществено значение за постигане на оптимална производителност и дълготрайност при UHF конекторите, като например често срещаните PL-259 (щепсел) и SO-239 (гнездо). Процесът на монтиране на PL-259 върху кабел като RG-8X или RG-213 включва няколко прецизни стъпки. Първо, коаксиалният кабел трябва да бъде освободен от изолацията до точни размери, като се използва подходящ инструмент за оголване, за да се оголи централният проводник и внимателно да се подготви оплетената броня. При много UHF щепсели се изисква техника на леене: централният проводник се провира и се запоява в щифта на конектора, докато оплетът се разперва върху тялото на конектора и се фиксира с лепящо коланче, за да се осигури надеждно електрическо заземяване. Накрая се завинтва външен резбован накрайник, който осигурява механична изолация и защита от околната среда. Внимателното изпълнение — избягване на студени запои и предпазване от допиране на нишките на оплета до централния проводник — е от решаващо значение за поддържане на нисък КСНР и надеждна връзка.
Дългогодишната популярност на UHF конекторите идва от впечатляващия набор от практически предимства. Основното им предимство е механичната здравина; резбовото съединение осигурява отлична устойчивост към вибрации и сигурна физическа връзка, по-добра от типовете с натискане като BNC , което ги прави идеални за мобилни или постоянни инсталации, подложени на движение. Те са известни също със своята издръжливост и висока способност за работа с мощност, подходящи за изходи на предаватели в HF и VHF диапазони. Освен това UHF конекторите предлагат изключителна икономическа ефективност и лесота на употреба. Тяхната сравнително проста конструкция ги прави достъпни и позволява лесно обслужване на терен и сглобяване на кабели с обикновени инструменти. За приложения под 500 MHz, като CB радио, любителски HF/VHF станции, мобилно радио на земя и аналогово предаване, те осигуряват надеждна работа без сложността или разходите на прецизните микровълнови конектори.
Избор на оптималния Uhf connector изисква съгласуване на компонента както с кабела, така и с приложението. Първото нещо, което трябва да се има предвид, е съвместимостта с кабела. Уверете се, че конекторът е предназначен за конкретния диаметър на Вашия кабел (напр. RG-8, RG-58, RG-213); често са необходими адаптерни втулки за по-малки кабели. След това оценете изискванията на околната среда. Стандартните латунни конектори са подходящи за употреба в закрито, докато никелираните или тези от неръждаема стомана с уплътнителни пръстени предлагат по-добра корозионна устойчивост за външни инсталации. За самия интерфейс решете дали да използвате прав щепсел или такъв под ъгъл, в зависимост от ограниченията в пространството. Накрая, помислете за необходимия тип интерфейс – обикновено мъжки PL-259 щепсел на края на кабела, който се свързва с женски SO-239 гнездо на оборудването. За по-голяма гъвкавост на системата, използването на висококачествен UHF към N-Type или UHF към BNC адаптер от производител като Linkworld може лесно да свърже устройства с различни стандартни портове.
Дори и здравите съединители могат да имат проблеми, най-често свързани с износване при монтаж или външни фактори. Чести неизправности и техните решения включват:
Висок SWR/лош сигнал: Това често се дължи на лоша оловна връзка на централния щифт или оплетка, повреден кабел или неподходящо съчетание между кабел и съединител. Първата стъпка е повторно терминиране на съединителя с правилна техника.
Прекъснато свързване: Обикновено се получава при разхлабена накидка, вътрешна корозия или прекъсната оловна връзка на централния проводник. Затегнете връзката, проверете за корозия и препояйте при нужда.
Навлизане на вода/влажност: С течение на времето уплътненията могат да се скапят. Нанасянето на слой водонепропускливо запечатващо вещество (като силиконов грес или коаксиална запечатваща лента) върху резбовата повърхност след свързване може да предотврати проникването на влага.
Затруднено съединяване на конекторите: Проверете за разхерметизирана резба, мръсотия или физически повреди по резбата. Почистете с почистващ препарат за контакти и се уверете, че съединителите са подравнени, преди да завинтите.
