În lumea complexă a electronicii moderne, transmisia fiabilă a semnalelor de înaltă frecvență este un pilon esențial al performanței. Conectorul SMA (SubMiniature version A) Conector RF reprezintă unul dintre cele mai răspândite și importante componente din acest domeniu. Recunoscut pentru designul său compact cu filet și pentru performanța sa robustă până la 18 GHz, conectorul SMA este proiectat pentru a oferi o interfață sigură și cu pierderi reduse pentru cablurile coaxiale într-o mare varietate de aplicații. De la stațiile de bază celulare și comunicațiile satelitare, până la echipamentele de testare și măsurare și sistemele aerospace, versatilitatea și fiabilitatea sa au făcut din el un standard industrial.
Adoptarea larg răspândită a conectorilor SMA este determinată de un set convingător de avantaje. Beneficiul lor principal îl reprezintă performanța excelentă la frecvențe înalte. Proiectați cu precizie pentru a menține o impedanță constantă de 50 de ohmi, conectorii SMA minimizează reflexia semnalului (VSWR scăzut) și pierderile prin inserție, asigurând integritatea semnalului în spectrul inferior de microunde. În al doilea rând, dimensiunea lor compactă permite interconexiuni dense pe plăcile de circuit și în interiorul carcaselor echipamentelor strânse, un factor critic în dispozitivele miniaturizate de astăzi. Mecanismul de cuplare filetat oferă o stabilitate mecanică superioară și o rezistență mai bună la vibrații în comparație cu conectorii de tip push-on precum BNC , ceea ce le face ideale pentru aplicații supuse mișcării sau șocurilor. În plus, standardizarea lor și disponibilitatea larg răspândită asigură o compatibilitate extinsă în lanțurile globale de aprovizionare, simplificând astfel procurarea și integrarea sistemelor, de la prototipuri R&D la echipamente produse în masă.
Instalarea și întreținerea corectă sunt esențiale pentru a realiza potențialul maxim electric și mecanic al conectorului SMA. Pentru instalarea în teren pe cabluri coaxiale, acest lucru implică de obicei o decapare precisă a cablului (de exemplu, RG-316 ) și fie prin lipire, fie prin presare a conectatorului pe capătul pregătit, utilizând unelte specificate de producător pentru a asigura o conexiune perfectă. La cuplarea conectoarelor, este esențial să le aliniați corect și să angajați filetele manual înainte de strângerea finală. Utilizarea unei chei dinamometrice calibrate la 5–8 inch-funcii este esențială; strângerea excesivă poate deteriora filetele sau deforma pinul central, ceea ce poate duce la o performanță slabă sau la defectare. Pentru întreținere, se recomandă inspecția periodică pentru deteriorări fizice sau coroziune. Conectoarele trebuie menținute curate, utilizând numai agenți de curățare pentru contacte electronice aprobați, și protejate cu capace anti-praf atunci când nu sunt utilizate, pentru a păstra suprafețele critice de cuplare.
Înțelegerea modului în care conectoarele SMA se încadrează în peisajul mai larg al frecvențelor radio este esențială pentru a selecta interfața potrivită. În comparație cu conectorul mai mare de tip N, conectoarele SMA sunt mai mici și sunt utilizate în general pentru frecvențe mai mari (până la 18 GHz față de 11 GHz pentru tip N), dar în general suportă niveluri mai scăzute de putere. Față de conectorul BNC cu fixare rapidă, SMA oferă o conexiune filetată mai sigură și o performanță mult mai bună la frecvențe peste 2 GHz, unde conectoarele BNC devin pierderea. Comparativ cu conectorul și mai mic MMCX, conectoarele SMA sunt mai puțin miniaturizate, dar oferă o interfață filetată mai robustă, potrivită pentru aplicații care necesită cicluri multiple de cuplare, în timp ce MMCX utilizează un mecanism de fixare rapidă mai potrivit pentru conexiuni interne permanente pe plăci. Alegerea depinde în ultimă instanță de compromisul dintre frecvență, putere, dimensiune și durabilitatea cuplării necesară pentru aplicație.

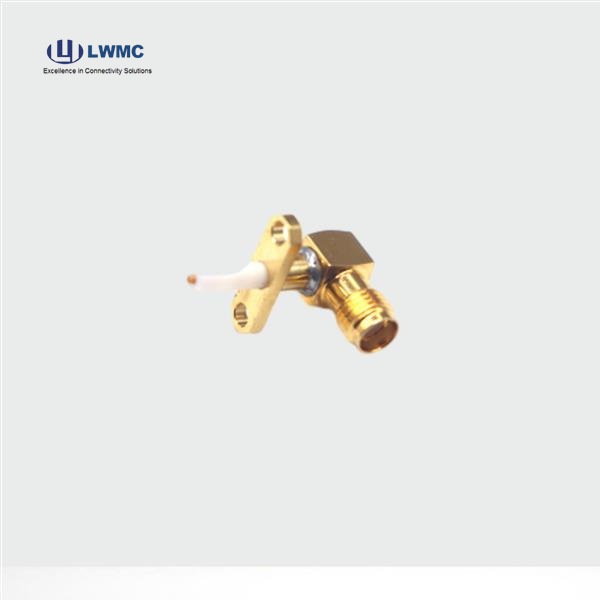

Nu toți conectorii SMA sunt identici, iar specificarea variantei corecte este esențială pentru succesul sistemului. Considerentele principale includ:
Rată de frecvență: Asigurați-vă că conectorul este clasificat pentru frecvența maximă de funcționare (de exemplu, SMA standard până la 18 GHz, SMA de precizie până la 26,5 GHz).
Impedanță: Standardul copleșitor este 50-ohm ; există variante de 75 de ohmi pentru aplicații video specifice și nu sunt compatibile mecanic.
Material de construcție: Corpurile din oțel inoxidabil oferă rezistență superioară și rezistență la coroziune, în timp ce alama este adesea utilizată pentru soluții rentabile. Placarea cu aur a contactelor asigură o conductivitate optimă și durabilitate.
Tip și configurație: Specificați tipul mascul (plugar) sau femelă (priză), precum și versiunile drepte sau unghiulare, în funcție de spațiul disponibil.
Compatibilitate cu cablul: Selectați un conector proiectat pentru diametrul specific și tipul de cablu coaxial utilizat (de exemplu, semi-rigid vs. flexibil).
