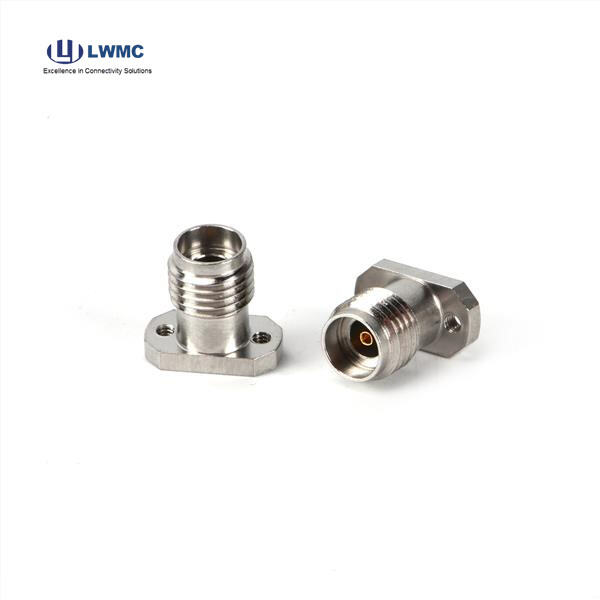

高周波信号伝送の世界において、ジャック RF コネクタ ミッションクリティカルな多数のシステム間で信頼性の高い接続を確保する上で、この部品は極めて重要なインターフェースとして機能します。軍用レーダー施設から衛星通信の地上局に至るまで、一見地味なRFインターフェースの「ジャックコネクタ」（受側）は、過酷な条件下でも信号の完全性を維持するうえで不可欠な役割を果たしています。鎮江リンクワールドマイクロウェーブコミュニケーション有限公司（Linkworld）は、2015年に設立され、製品開発経験25年のR&Dチームを擁する専門メーカーとして、この分野で確固たる地位を築いています。Linkworldの標準ジャックコネクタ製品群はDC～27GHzに対応し、1.85mm高精度受側コネクタはDC～67GHzまで対応。特に18GHz～67GHzの高周波帯域において、豊富な専門知識と実績を有しています。

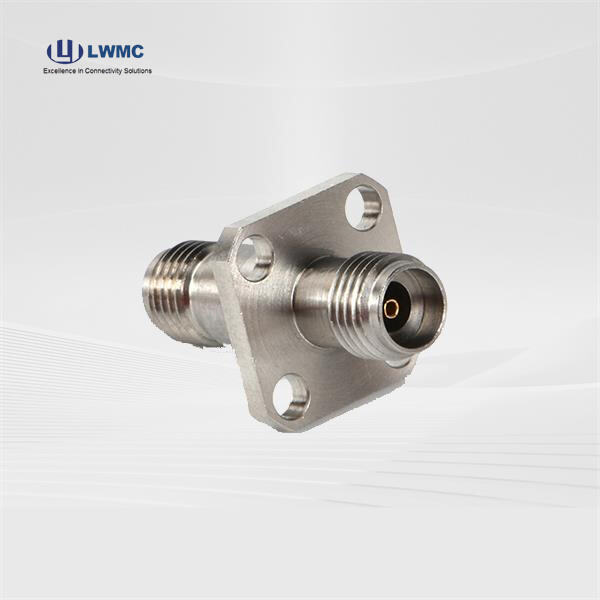

ジャックRFコネクタ（プラグを受ける雌型インターフェース）は、電子システム設計において明確な利点を提供します。これらのコネクタは、複数回の着脱サイクルにわたって信号伝送のための安定かつ再現性の高い基準点を確保します。リンクワールド社のアダプタは500回以上の着脱サイクルに対応しています。プリント基板、シャーシパネル、またはケーブル端末に実装された場合、ジャックコネクタは機器操作者が日常的に接続・切断を行う固定インターフェースとして機能し、製品のライフサイクル全体にわたり一貫した電気的性能を発揮します。標準インターフェースでは27GHzまでの高周波用途に対応し、精密ジャックコネクタは信号反射を最小限に抑えるために必要な特性インピーダンス50Ωを維持します。リンクワールド社の試験用高精度アセンブリは、18GHz帯域内においてVSWRを1.10まで低減し、さらに低PIM（被変調）精密部品を用いた2×43dBmキャリア条件でのインタモデュレーション（IMD）性能を−168dBcまで達成しています。これは、航空宇宙、計測・試験、および通信インフラストラクチャ分野において極めて重要な性能指標です。また、適切なシーリング材で構成されたジャックコネクタは過酷な環境条件下でも使用可能で、ガラス金属気密封止仕様では最高350°Cまでの動作が可能です。標準の非シールドタイプは−55°C～＋155°Cの温度範囲で動作します。

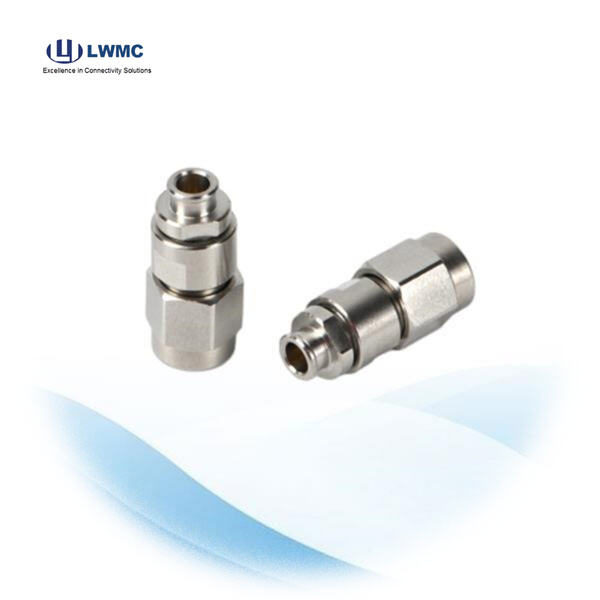

ジャックRFコネクタの性能を十分に発揮させるためには、適切な取り付けと保守が不可欠です。取り付け作業は通常、中心導体を圧着または半田付けし、その後外側導体を取り付ける手順で行われます。基板実装型ジャックコネクタの場合、コネクタ端面を常に清潔に保ち、異物の混入を防ぐことが極めて重要です。マイクロ波帯域では、ごく微量の汚染でも電圧定在波比（VSWR）特性が劣化する可能性があります。また、取り付け時にケーブルの準備を行う際は、メーカーが定める被覆剥き長や処理方法を厳密に守り、端子部でのインピーダンスマッチング不良を回避する必要があります。保守作業としては、機械的損傷の有無を定期的に目視点検すること、接合面を適切な溶剤で周期的に清掃すること、およびカップリングナットの締め付けトルク仕様を確認することが挙げられます。過酷な環境下で使用されるコネクタについては、湿気や粉塵から保護する対策を講じることで、寿命を大幅に延ばすことができます。一般的な標準コネクタおよびアダプタの耐久性は500回以上の接続／分離サイクルを保証しており、一方、実験室向けに繰り返し使用される専用テストケーブルアセンブリは、5,000回以上の動的接続／分離サイクルに対応するよう強化されています。 LINKWORLD 当社のエンドツーエンド対応アプローチ——設計最適化からリアルタイム使用状況追跡、アフターサービスに至るまで——は、コネクタの寿命が初期品質と同様に適切な取り扱いや保守に大きく依存することを業界が認識していることを反映しています。
最適なジャックRFコネクタを選定するには、アプリケーション要件を、周波数範囲、インターフェース形式、機械的耐久性など、複数の観点からコネクタ仕様と照合する必要があります。選定の第一基準となるのは周波数範囲であり、リンクワールド社の標準ジャックコネクタ製品群はDC～27GHzをカバーし、1.85mm高精度レセプタクルはDC～67GHzに対応しています。また、18GHz～67GHzの高周波帯域における専門的な知見も有しています。インターフェース形式は既存システムのインフラに適合させる必要があります。対応形式にはSMA、N型、BNCなどがあります。 TNC 、3.5mm、2.92mm、2.4mmなどがあります。位相安定性や振幅安定性が求められる用途では、Linkworldがこうした高難度分野で長年にわたり培ってきた専門知識を活かした特化設計をご提供します。取付方式（基板実装、パネル実装、ケーブル実装）によって、必要な機械的インターフェース形式が決まります。使用環境（動作温度範囲、湿度、振動レベル、耐薬品性など）に応じて、材料選定およびシーリング方式が決定されます。気密性が求められる場合、Linkworldはガラス・メタル・シール技術をコネクタ設計に組み込み、通信機器やマイクロ波機器など、汚染を一切許容できない機器に対して確実な気密性を確保します。
RFコネクターマーケットプレイスでは、さまざまなジャックコネクターが提供されており、それぞれ特定の周波数帯域、電力耐性、機械的要件に最適化されています。SMAコネクターは、最大18GHzまでの汎用RF用途で広く使用されており、小型でねじ式結合を採用しています。BNCコネクターはベイオネット式結合方式を採用し、最大4GHzまでの用途に適しており、試験装置やビデオシステムでよく見られます。より高い電力および周波数（最大11GHz）に対応するには、耐候性仕様も選択可能な堅牢なN型コネクターが用いられます。3.5mm、2.92mm、2.4mmなどの高精度コネクターファミリーは、さらに高い周波数帯域に対応しており、2.4mmタイプは最大50GHzまでの動作をサポートします。Linkworld社の包括的な製品ポートフォリオは、IEC60169準拠のジャックコネクター全般をカバーし、さまざまなケーブル接続方式および機器側レセプタクルに対応しています。標準カタログ製品に加え、同社は顧客の個別要件に応じたカスタム設計も提供しており、開発初期段階から顧客のR&D部門と密に連携し、性能・信頼性・コスト効率のバランスを最適化したソリューションを実現しています。
