Smbシリーズ

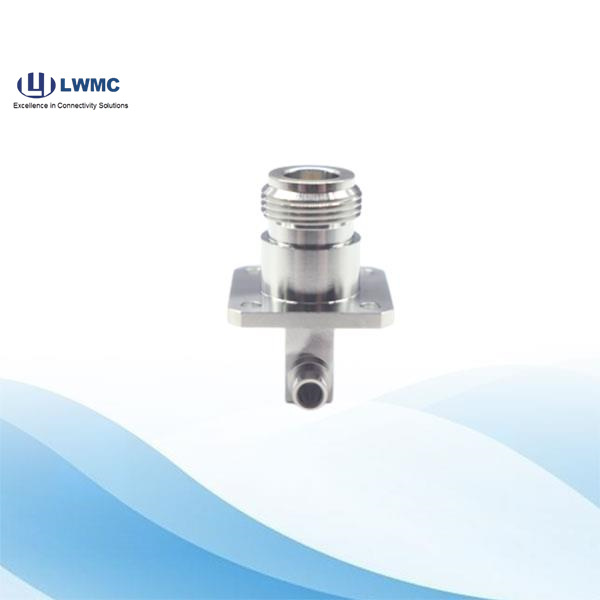

SMBコネクタの主な用途および対象産業

SMBシリーズの独自の特性により、以下の主要産業および用途において選ばれるコネクタとなっています：

通信インフラ：基地局、マイクロ波伝送システム、ネットワーク機器の内部で広く使用されており、基板間およびモジュールとケーブルの接続に利用されています。

テストおよび測定機器：小型の計測器、信号発生器、モジュール式テストシステムなど、設置スペースが限られており、セットアップ中に迅速に接続を行う必要がある場所で、入出力ポートとしてよく見られます。

自動車用電子機器：振動に強く、確実なスナップロック設計を備えているため、GPSモジュール、テレマティクスユニット、インフォテインメントシステムに採用されています。

航空宇宙および防衛用アビオニクス：航空機や人工衛星内の通信・航法システムにおいて、軽量でコンパクトな形状と確実な結合性能が求められるため、SMBコネクタが使用されます。

データおよび放送機器：内部のRF信号ルーティングのために、セットトップボックス、ルーター、放送用ビデオ機器に一般的に使用されます。

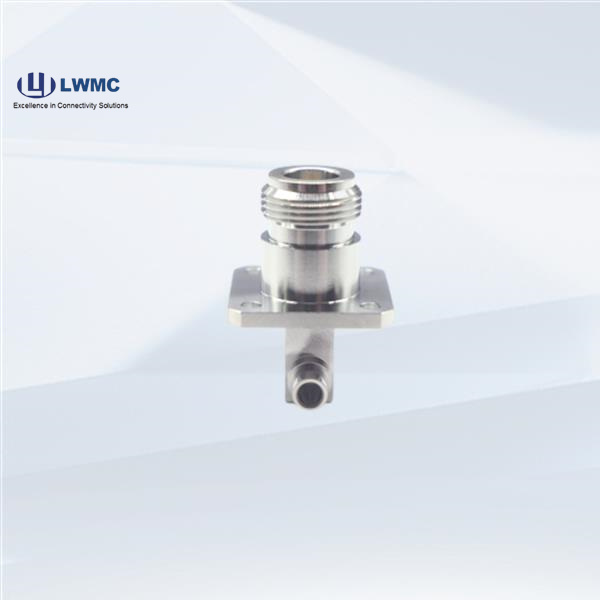

SMBインターフェースの利点と制限

SMBシリーズは、優れた利点の一方で、いくつかの本質的なトレードオフも伴います。

利点：

迅速な接続／切断：ねじ止め式コネクタよりも速やかな着脱が可能なスナップ式メカニズムにより、組立およびメンテナンスの効率が向上します。

省スペース設計：小型サイズにより、PCBやシャーシ内での高密度レイアウトが可能になります。

優れた振動耐性：スプリング式スナップロックにより、振動下でも緩みにくい確実な固定を実現します。これは従来の単純なスリップオンコネクタに対する重要な改良です。

費用対効果に優れる：特に大量生産用途では、精密ねじ式コネクタと比較して、総合的な設置コストが低くなる場合が多いです。

制限:

低い周波数範囲：SMA（最大18GHz）と比較して、標準的なSMBは4GHzまでの制限があるため、高周波マイクロ波用途への使用が制限されます。

結合部の機械的強度が劣る：確実な固定は可能ですが、N型のような完全ねじ式インターフェースと比べて、過酷な環境下での耐久性は劣ります。

摩耗の可能性：スプリング結合部は多数の着脱を繰り返すことで張力が低下し、接続が不確実になる可能性があります。

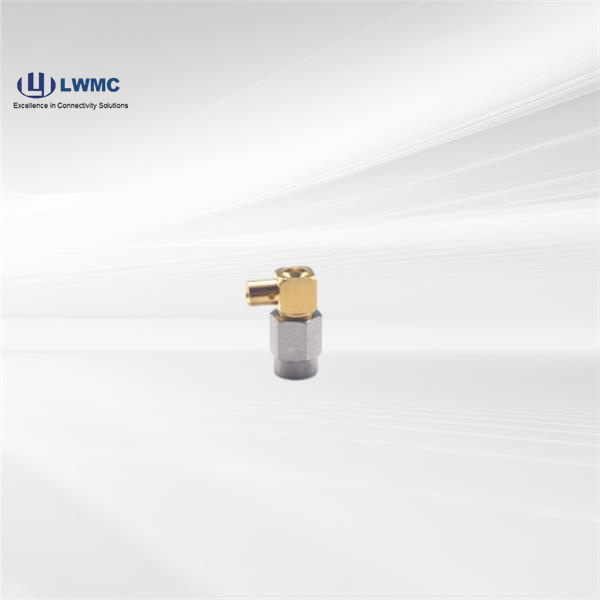

SMBコンポーネントによる最適な性能の確保

SMBベースの接続の信頼性と性能を最大限に引き出すためには、以下のベストプラクティスに従うことが推奨されます：

完全なペアを使用してください：常に本物のSMBプラグ（メス）とSMBジャック（オス）を組み合わせて使用してください。互換性のないコネクタを無理に接続すると、壊れやすいスプリングクリップが損傷する可能性があります。

正しく接続されているか確認してください：接続時に明確な「クリック」音と感触を確認してください。正しく接続されたコネクタは、軽く引っ張っても外れません。緩んだ接続はVSWRおよび信号損失を大幅に増加させます。

高品質のアダプタおよびケーブルアセンブリを使用してください：他のコネクタシリーズと接続する際は、高品質のもの（例：SMBメスからSMAオスなど）を使用してインピーダンスの整合性を確保してください。 RFアダプタ 同軸ケーブルアセンブリの場合は、ケーブル（一般的にはRG174または類似の小径同軸ケーブル）とコネクタが適切にマッチングされ、取り付けられていることを確認し、スナップロック部分に過度な応力がかからないようにしてください。

接続サイクル寿命に注意してください：コネクタの規定された接続/分離サイクル回数を認識しておいてください。頻繁に再接続が必要な用途では、選定およびメンテナンス計画においてこの要因を考慮してください。

横方向の力の回避：接続後は、コネクタ接合部に横方向または曲げ方向の力を直接加えないでください。これによりカップリング機構が変形し、性能が低下する可能性があります。
