Dalam ekosistem interkoneksi frekuensi radio yang beragam, di mana ruang, kecepatan, dan keandalan sering kali menjadi prioritas yang saling bersaing, seri SMB (SubMiniature version B) muncul sebagai solusi utama. Sebagai anggota inti dari Konektor RF keluarga, konektor SMB, bersama dengan Adaptor RF dan Perakitan Kabel Koaksial terkaitnya, menyediakan keseimbangan penting antara kinerja dan praktikalitas untuk berbagai aplikasi di mana sambungan sering dilakukan dan desain kompak sangat penting.
Konektor SMB dibedakan oleh mekanisme penghubung push-on, snap-on, yang memungkinkan penggabungan cepat dan aman tanpa perlu ulir. Ukurannya jauh lebih kecil daripada konektor berulir Konektor sma tetapi lebih besar dari SMC. Antarmuka memiliki cincin kopling khas yang mengunci ke alur yang sesuai pada konektor pasangannya, memberikan suara klik dan sensasi sentuhan saat terpasang dengan benar. Konektor SMB standar biasanya dirancang untuk operasi hingga 4 GHz, dengan beberapa versi presisi yang memiliki kinerja lebih tinggi. Desain impedansi 50-ohm membuatnya cocok untuk berbagai aplikasi RF dan digital, menawarkan alternatif yang lebih kuat dan andal dibandingkan koneksi solder atau koneksi antar papan di ruang terbatas.
Atribut unik dari seri SMB menjadikannya pilihan utama konektor untuk beberapa industri dan aplikasi penting:
Infrastruktur Telekomunikasi: Digunakan secara luas di dalam stasiun basis, sistem transmisi mikrogelombang, dan peralatan jaringan untuk koneksi antar papan internal serta modul ke kabel.
Peralatan Uji dan Pengukuran: Sering ditemukan sebagai port input/output pada instrumen ringkas, generator sinyal, dan sistem uji modular di mana ruang terbatas dan koneksi perlu dibuat dengan cepat selama pemasangan.
Elektronik Otomotif: Digunakan pada modul GPS, unit telematika, dan sistem hiburan dalam kendaraan karena ketahanannya terhadap getaran dan desain kunci gesek yang andal.
Avionik Aerospace dan Pertahanan: Digunakan dalam sistem komunikasi dan navigasi pada pesawat terbang dan satelit, di mana bobot ringan, bentuk yang ringkas, serta sambungan yang kuat sangat penting.
Peralatan Data dan Siaran: Umum digunakan pada kotak set-top, router, dan peralatan video siaran untuk pengaturan sinyal RF internal.
Seri SMB menawarkan sejumlah keunggulan yang menarik, disertai beberapa pertimbangan inheren:
Keunggulan:
Konektivitas Cepat: Mekanisme pasang cepat memungkinkan penyambungan dan pelepasan yang jauh lebih cepat dibandingkan konektor berulir, meningkatkan efisiensi perakitan dan pemeliharaan.
Desain Hemat Ruang: Ukurannya yang ringkas memungkinkan tata letak kepadatan lebih tinggi pada PCB dan dalam sasis.
Ketahanan Getaran yang Baik: Kunci snap berpegas memberikan pegangan kuat yang tahan terhadap longgar akibat getaran, merupakan peningkatan utama dibanding konektor slip-on biasa.
Efisien dari Segi Biaya: Umumnya menawarkan biaya pemasangan total yang lebih rendah dibandingkan konektor berulir presisi, terutama pada aplikasi volume tinggi.
Keterbatasan:
Rentang Frekuensi Lebih Rendah: Dibandingkan SMA (hingga 18 GHz), batas 4 GHz pada SMB standar membatasi penggunaannya dalam aplikasi microwave frekuensi tinggi.
Sambungan yang Kurang Kuat: Meskipun aman, mekanisme snap-on tidak sekuat antarmuka berulir penuh seperti tipe N untuk paparan lingkungan keras.
Potensi Keausan: Kopling pegas dapat kehilangan ketegangan setelah banyak siklus penyambungan, yang berpotensi menyebabkan koneksi kurang kuat.
Untuk memaksimalkan keandalan dan kinerja sambungan berbasis SMB, beberapa praktik terbaik harus diikuti:
Gunakan Pasangan Lengkap: Selalu gunakan konektor SMB plug (laki-laki) asli dengan konektor SMB jack (perempuan). Memaksakan konektor yang tidak kompatibel dapat merusak klip pegas yang rapuh.
Pastikan Keterhubungan yang Tepat: Dengarkan dan rasakan suara "klik" yang khas saat penyambungan. Konektor yang terpasang dengan benar akan tahan terhadap tarikan ringan. Koneksi yang longgar secara drastis meningkatkan VSWR dan kehilangan sinyal.

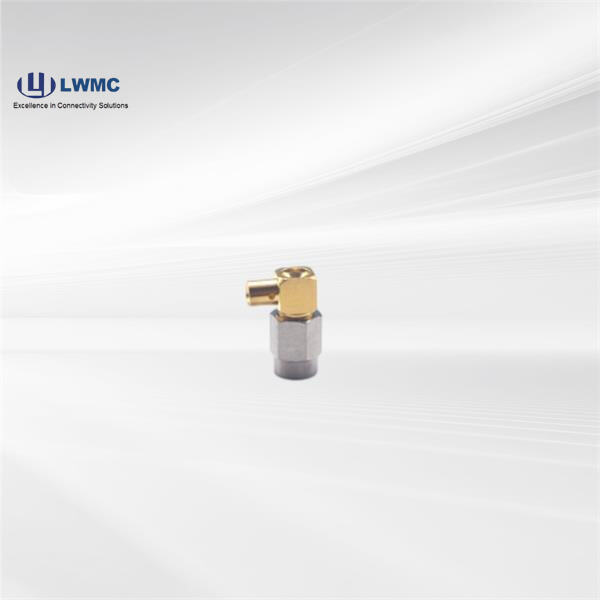

Gunakan Adaptor dan Perakitan Kabel Berkualitas: Saat berhubungan dengan seri konektor lain, gunakan adaptor berkualitas tinggi Adapter RF (misalnya, SMB Male ke SMA Female) untuk memastikan kesinambungan impedansi. Untuk Perakitan Kabel Koaksial, pastikan kabel (sering kali RG174 atau koaksial berdiameter kecil sejenis) dan konektornya sesuai dan terpasang dengan benar guna mencegah tekanan pada pengunci cepat.
Perhatikan Umur Siklus Penyambungan: Ketahui rating siklus penyambungan yang ditentukan untuk konektor. Untuk aplikasi yang memerlukan penyambungan berulang, pertimbangkan faktor ini dalam pemilihan dan perencanaan pemeliharaan.
Hindari Gaya Lateral: Setelah terhubung, hindari menerapkan gaya ke samping atau gaya lentur langsung pada sambungan konektor, karena hal ini dapat mendistorsi mekanisme kopling dan menurunkan kinerja.
