SMA οι συνδέσμοι SMA (Subminiature Version A) είναι από τις πιο διαδεδομένες RF διεπαφές σε σύγχρονα συστήματα επικοινωνιών και δοκιμών. Η Zhenjiang Linkworld Microwave Communication Co., Ltd. ειδικεύεται στην έρευνα και ανάπτυξη (R&D) και την παραγωγή συνδέσμων SMA σύμφωνα με τα πρότυπα IEC60169, προσφέροντας λύσεις υψηλής αξιοπιστίας με βάση πάνω από 20 χρόνια καινοτομίας στον τομέα των RF και μια αφοσιωμένη ομάδα R&D με 25 χρόνια εμπειρίας στην ανάπτυξη προϊόντων.
Οι συνδέσμοι SMA παρέχουν εξαιρετική απόδοση υψηλής συχνότητας σε εύρος από DC έως 27 GHz· η ξεχωριστή σειρά ακριβείας 1,85 mm σχεδιάστηκε για εφαρμογές μικροκυμάτων έως 67 GHz. Ο μηχανισμός σύζευξης με σπείρωμα διασφαλίζει σύνδεση ανθεκτική σε δονήσεις, εγγυώμενης σταθερής ακεραιότητας σήματος ακόμα και σε απαιτητικά περιβάλλοντα. Κύρια πλεονεκτήματα περιλαμβάνουν VSWR όσο χαμηλό όσο 1,10 σε στενό εύρος ζώνης 18 GHz και χαμηλή απόδοση παρεμβολών (IMD) μέχρι -168 dBc υπό συνθήκες δοκιμής με δύο φορείς 43 dBm σε εξαιρετικά χαμηλό PIM ακριβείας συστατικά, καθιστώντας τους ιδανικούς για αποστολές κρίσιμης σημασίας, από στρατιωτικά και αεροδιαστημικά συστήματα έως δορυφορικές επικοινωνίες και δοκιμαστικά όργανα. Οι σύνδεσμοι SMA διαθέτουν διάρκεια ζωής σύζευξης πάνω από 500 κύκλους, διασφαλίζοντας μακροχρόνια ανθεκτικότητα σε βιομηχανικές εγκαταστάσεις. Οι γενικοί τυποποιημένοι σύνδεσμοι και προσαρμογείς έχουν βαθμολογηθεί για πάνω από 500 κύκλους σύζευξης, ενώ οι ειδικές συνδεσμολογίες δοκιμαστικών καλωδίων ενισχύονται για πάνω από 5.000 δυναμικούς κύκλους σύζευξης για επαναλαμβανόμενη χρήση στο εργαστήριο.

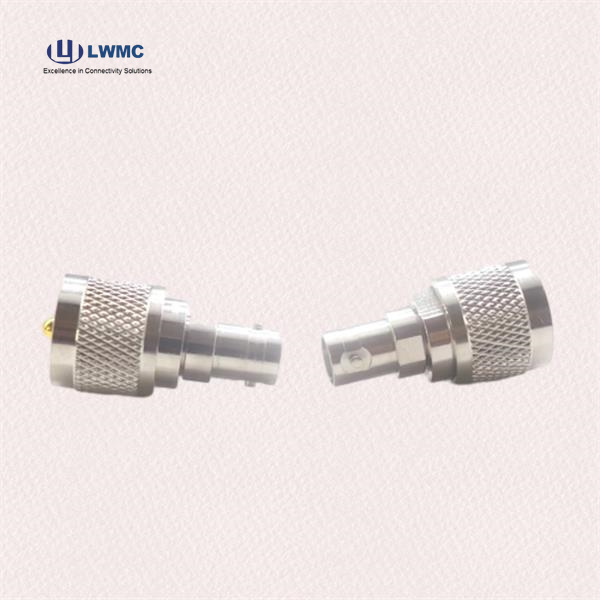

Η σωστή εγκατάσταση είναι απαραίτητη για βέλτιστη απόδοση. Για τους συνδετήρες τύπου κολλητού (solder-type) Οι συνδετικοί SMA , η διαδικασία αρχίζει με το κόψιμο του εξωτερικού αγωγού και του διηλεκτρικού του καλωδίου σε καθορισμένες διαστάσεις, με προσοχή να μην γρατσουνιστεί ο κεντρικός αγωγός. Στη συνέχεια, ο κεντρικός αγωγός καλύπτεται με κολλητικό μέταλλο (tinned) και κολλάται στην επαφή, διασφαλίζοντας ότι η επαφή κάθεται επίπεδα εναντίον του διηλεκτρικού. Για τους συνδετήρες τύπου σύσφιξης (crimp-style), μετά την προετοιμασία του καλωδίου, η ακίδα κολλάται στον κεντρικό αγωγό και χρησιμοποιείται ένα τυπικό εξαγωνικό μήτρα (hex die) για τη σύσφιξη της φερούλας (ferrule). Το σύνδεσμος μπουλονιού (coupling nut) πρέπει να σφιχτεί σύμφωνα με τις συνιστώμενες προδιαγραφές ροπής—συνήθως 7 έως 10 inch-pounds (0.79–1.13 N·m) για τυπική χειροκίνητη σύσφιξη SMA. Η υπερβολική σύσφιξη μπορεί να παραμορφώσει την κεντρική ακίδα και να επιδεινώσει την απόδοση, γι’ αυτό η ακρίβεια είναι κρίσιμη.

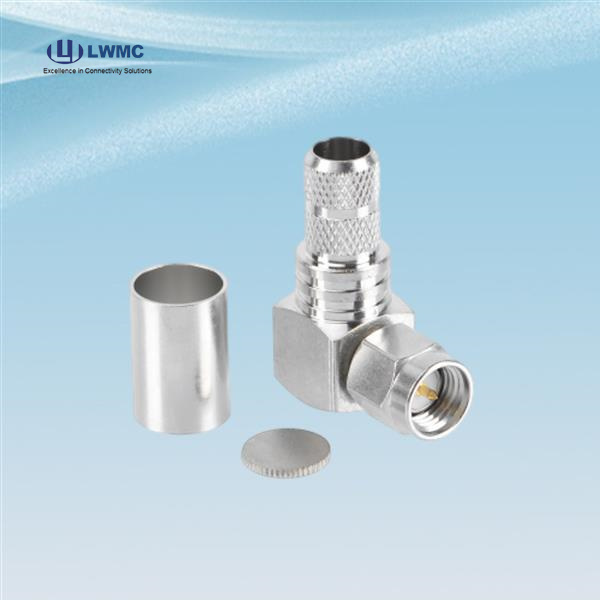

Οι συνηθέστερες μορφές αποτυχίας στις συνδέσεις SMA περιλαμβάνουν χαλαρά παξιμάδια σύζευξης, χαλαρούς ή ανεστραμμένους κεντρικούς αγωγούς και αυξημένο VSWR. Τα χαλαρά παξιμάδια οφείλονται συχνά σε ακατάλληλα υλικά ή υπερβολική ροπή που υπερβαίνει τις στρατιωτικές προδιαγραφές. Η αναστροφή του κεντρικού αγωγού μπορεί να προκύψει λόγω θερμικών κύκλων ή ελαττωματικής συναρμολόγησης. Για τη διατήρηση της απόδοσης, οι συνδέσεις πρέπει να αποσύρονται μετά την υπέρβαση των καθορισμένων κύκλων σύζευξης (συνήθως 500), καθώς η φθορά των επιφανειών επαφής οδηγεί σε επιδεινούμενη ποιότητα σήματος. Στις συναρμολογήσεις καλωδίων, οι αποτυχίες συμβαίνουν συχνά στην ένωση σύνδεσης-καλωδίου, κυρίως λόγω θραύσης της κολλητής σύνδεσης ή ακατάλληλης προετοιμασίας του καλωδίου. Η χρήση κολλητικών υλικών που περιέχουν ασήμι και η κατάλληλη απόσβεση της μηχανικής τάσης στο καλώδιο μπορούν να επιλύσουν αποτελεσματικά αυτά τα προβλήματα.

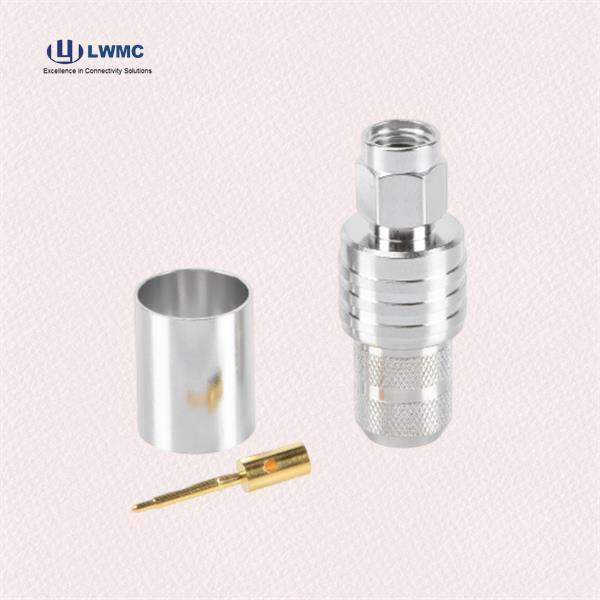

Η Linkworld προσφέρει ένα εκτενές πορτφόλιο προϊόντων SMA, συμπεριλαμβανομένων των ευθύγραμμων, γωνιακών και μετωπικών διατάξεων, υποστηρίζοντας διάφορους τύπους καλωδίων, όπως LMR240, LMR300, LMR400, RG-316, RG-142, RG-58 και RG-141. Η σειρά SMA περιλαμβάνει διασυνδέσεις αρσενικού και θηλυκού φύλου σε πολλαπλούς τρόπους στερέωσης — κρατήσεις με συμπίεση (crimp), κολλήσεις (solder) και σφιγκτήρες (clamp) — προσαρμοσμένες σε διαφορετικές ανάγκες εφαρμογών. Για περιβάλλοντα που απαιτούν αεροστεγή σφράγιση, η Linkworld ενσωματώνει αεροστεγείς σφραγίσεις γυαλιού-μετάλλου στις συναρμολογήσεις συνδετήρων SMA, εξασφαλίζοντας αξιόπιστη λειτουργία σε θερμοκρασίες έως 350°C, ενώ οι τυπικοί μη αεροστεγείς συνδετήρες SMA λειτουργούν σε θερμοκρασιακό εύρος από -55°C έως +155°C. Επιπλέον, υπάρχουν ακριβείς παραλλαγές SMA (" 3,5 mm , 2,92 mm και 2,4 mm διεπαφών) προσφέρουν βελτιωμένη απόδοση για εφαρμογές υψηλής συχνότητας δοκιμής και μέτρησης έως 50 GHz. Με καθοδήγηση από τη βασική αξία «Ειλικρίνεια και Τελειότητα», η Linkworld παρέχει υποστήριξη από το στάδιο της βελτιστοποίησης του σχεδιασμού έως τη μεταπώληση, διασφαλίζοντας την επιτυχία των πελατών σε παγκόσμιες αγορές.
