UHF zásuvka, běžně známá jako SO-239, představuje základní prvek rozhraní stacionárního zařízení....">
Ve vytrvalém ekosystému RF konektory , UHF spojka typu matka, běžně známá jako SO-239, představuje základní kámen rozhraní stacionárního zařízení. Díky odolnému závitovému hnízdu je tento konektor navržen tak, aby poskytoval bezpečný a spolehlivý připojovací bod pro všudypřítomný UHF mužský (PL-259) zástrčku. Jako hlavní panelový nebo přepážkový prvek se UHF spojka typu matka osvědčuje v aplikacích vyžadujících mechanickou stabilitu, odolnost proti vlivům prostředí a jednoduchou instalaci v pásmu kmitočtů od VF po VVF. Široké uplatnění tohoto konektoru v amatérském rozhlasu, vysílacích systémech, námořní a pozemní mobilní komunikaci potvrzuje jeho pověst spolehlivého pracovního rozhraní pro pevné instalace, kde je dlouhodobá spolehlivost důležitější než výkon na velmi vysokých kmitočtech.
Konektor UHF typu matice je charakterizován vnitřním závitem pro spojovací mechanizmus a zapuštěným zásuvkovým kontaktem. Jeho konstrukce je zásadně doplňková ke konektoru mužského typu PL-259, s vnějším pláštěm se závitem, který přijímá spojovací kroužek mužské části a vytváří tak pevné, odolné spojení vůči vibracím. Tělo konektoru je obvykle vyrobeno z litiny z mosazi nebo oceli s niklovou úpravou povrchu, což zaručuje trvanlivost, a často je navrženo pro montáž přes přepážku pomocí šestihranné matice nebo příruby. Klíčovým vnitřním kontaktem je zásuvka určená k přijetí a udržení elektrické spojitosti s mužským kolíkem. Tato zásuvka i plochy pro uzemnění jsou běžně pokoveny stříbrem nebo zlatem, aby zajistily nízký odpor a odolnost proti korozi. Jednoduchost a robustní fyzická konstrukce konektoru z něj dělají mimořádně spolehlivé řešení pro trvalé instalace vystavené vlivům okolního prostředí nebo mechanickému namáhání.
Hlavní funkcí konektoru UHF typu matice je být pevným přípojným místem zařízení. Nejčastěji se používá v situacích, kdy zařízení vyžaduje trvalý a vysoce spolehlivý bod připojení. Patří sem montáž na rámu amatérských rádiových transceiverů, vysílačů FM rozhlasu a základnových stanic pro bezpečnostní a komerční mobilní pozemní systémy. Je také standardním anténním konektorem u mnoha námořních VHF radiostanic a často se nachází na ladicích zařízeních pro antény, zesilovačích výkonu a měřicích přístrojích určených pro provoz na pásmu HF/VHF. V těchto aplikacích poskytuje nepohyblivý záslep (matice) chráněné a stabilní rozhraní pro častěji připojovaný a odpojovaný hrot kabelové sestavy , čímž zůstává přípojka zařízení nepoškozena po celá léta provozu.

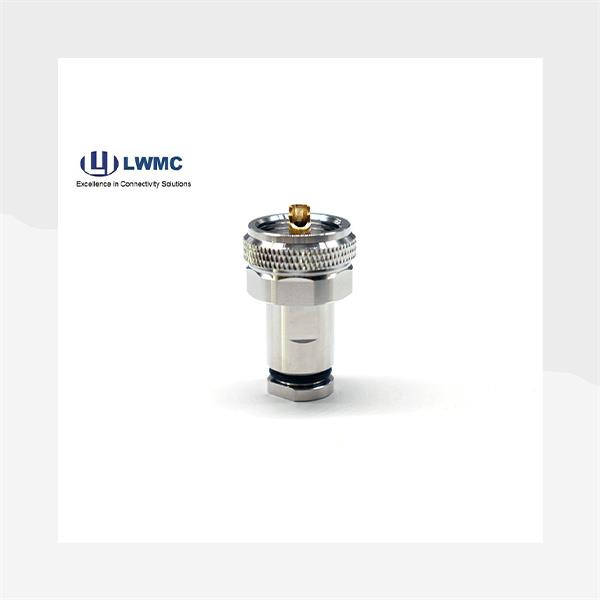

Zatímco UHF samice je pevný port, její využití se plně projeví až prostřednictvím připojení k kabelovým sestavám a adaptérům. Je navržena tak, aby se přímo spojovala s koaxiální kabelovou sestavou zakončenou UHF mužským konektorem, například s kabely typu RG-8 nebo RG-213. Tím vzniká hlavní signálová cesta ze stacionárního zařízení k anténě nebo jinému zařízení. Dále je flexibilita systému výrazně zvýšena prostřednictvím RF adaptérů . Běžné a nezbytné adaptéry zahrnují UHF samice na N samec nebo UHF samice na BNC samici. Tyto adaptéry umožňují, aby starší zařízení s UHF porty bezproblémově komunikovala s moderními systémy používajícími odlišné standardy konektorů, což umožňuje technologické aktualizace a integraci hybridních systémů bez nutnosti měnit původní hardware. Tato přizpůsobivost prodlužuje funkční životnost cenného vybavení.

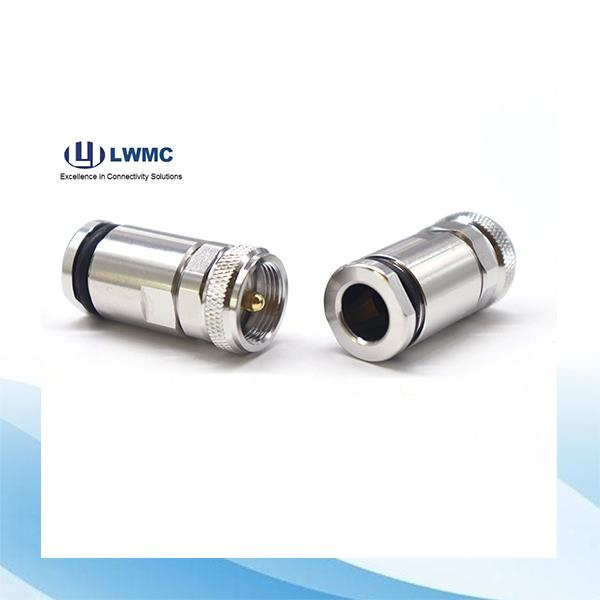

Instalace konektoru UHF typu matice obvykle zahrnuje jeho upevnění na panel zařízení, přičemž je zajištěn čistý, odolný proti povětrnostním vlivům průchod pro venkovní použití. Důležitá je správná elektrická uzemnění těla konektoru ke karoserii. Údržba je díky robustnímu provedení obecně minimální, měla by však zahrnovat pravidelnou kontrolu korozních nánosů na spojovacích závitech a kontaktu zásuvky. Pro optimální výkon a dlouhou životnost je nezbytné používat kvalitní komponenty. Špatně vyrobený zásuvný konektor může trpět nedostatečným držením zásuvky, což vede k přerušovaným spojením, nebo k nepřiměřenému povlaku, který podléhá korozi a zvyšuje ztráty. Zajištění konektorů a kompletních interkonekčních řešení od renomovaného výrobce, jako je Linkworld, zaručuje přesné broušení, vysoce kvalitní materiály a spolehlivý povlak. Naše oddanost kvalitě zajišťuje, že každý konektor UHF typu matice poskytuje stabilní rozhraní s nízkým odporem, které po mnoho let tvoří spolehlivý základ vašich klíčových RF spojení.
