Ve náročném prostředí RF komunikace kvalita fyzického spojení přímo určuje výkon systému. Pro aplikace vyžadující rovnováhu mezi nízkou ztrátou signálu, odolností a snadnou instalací na střední vzdálenosti je kombinace LMR®-400 koaxiální kabel a konektory typu N se staly zlatým standardem. Tato kombinace tvoří základ bezpočtu profesionálních bezdrátových systémů, od mobilních sítí a rozhlasových systémů pro veřejnou bezpečnost až po vysílací a amatérské radiové instalace. Sestava LMR400 s konektorem N představuje klíčovou, okamžitě nasaditelnou součástku, která zajišťuje spolehlivý přenos výkonu a integritu signálu jak vnitřních, tak venkovních prostředích.
Synergie mezi kabelem LMR-400 a konektory N nabízí výrazné výhody pro robustní RF infrastrukturu. LMR-400 je flexibilní koaxiální kabel komunikační třídy s nízkou ztrátou, jehož útlum činí pouze 6,7 dB na 100 stop (30,5 m) při 1 GHz, což jej činí mnohem efektivnějším než tradiční kabely RG-8. Jeho dielektrikum z pěnového polyethylenu a dvojvrstvá stínění (hliníková fólie a pozinkovaná měděná síť) poskytují vynikající ochranu proti úniku signálu a elektromagnetickému rušení. Při zakončení odolným N konektor , tento výkon je zajištěn na rozhraní. Závitové spojení konektoru N nabízí vyšší odolnost proti povětrnostním vlivům a odolnost proti vibracím ve srovnání s západkovými konektory, což zaručuje stabilní spojení, které se s časem uvolnit neohrozí. Tato kombinace nabízí optimální rovnováhu elektrické účinnosti, mechanické odolnosti a ochrany proti vnějším vlivům pro napájecí vedení, anténní vedení a systémové propojení.

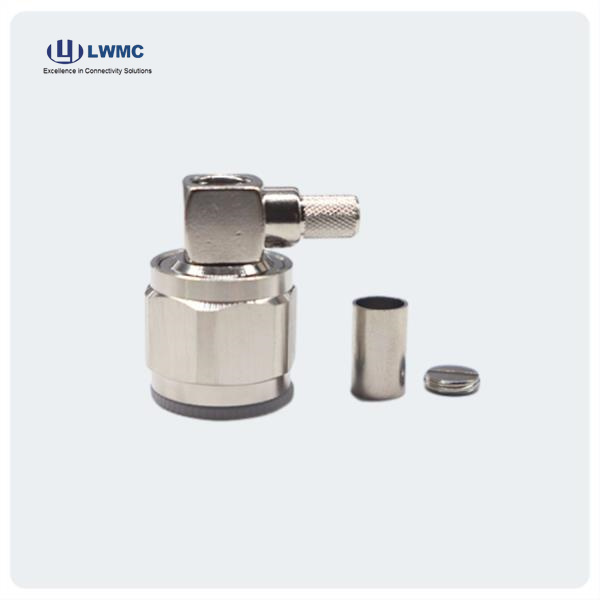

Správná instalace je zásadní pro dosažení plného výkonu sestavení konektoru LMR400 s konektorem N. I když předem ukončené sestavy od výrobců jako Linkworld nabízí zaručenou kvalitu, instalace na místě vyžaduje přesnost. Proces zahrnuje:
Přesné odizolování: Použití speciálního odizolovávání koaxiálního kabelu k odstranění vnějšího pláště, fóliové stínění a dielektrika přesně na stanovené délky, aniž by byl poškozen vnitřní vodič.
Příprava: Přehnutí stínění přes plášť a příprava vnitřního vodiče.
Sestavení konektoru: Posunutí tělesa konektoru a spojovacího kroužku, následně vložení připraveného kabelového konce. Středový kontakt je obvykle třískově připevněn (crimpován) nebo pájen ke středovému vodiči, zatímco ferrule je crimpována přes pletenou stínění a plášť, aby vytvořila pevný, utěsněný mechanický a elektrický spoj.
Konečná kontrola: Zajištění, že středový vodič je rovinně zarovnaný s pinem konektoru a že žádné jednotlivé dráty pletené stínění nezpůsobují zkrat.
Použití doporučených crimpovacích nástrojů výrobce a přesného dodržení stanovených rozměrů jsou nezbytné pro dosažení nízké hodnoty VSWR a spolehlivé, vodotěsné uzávěry.

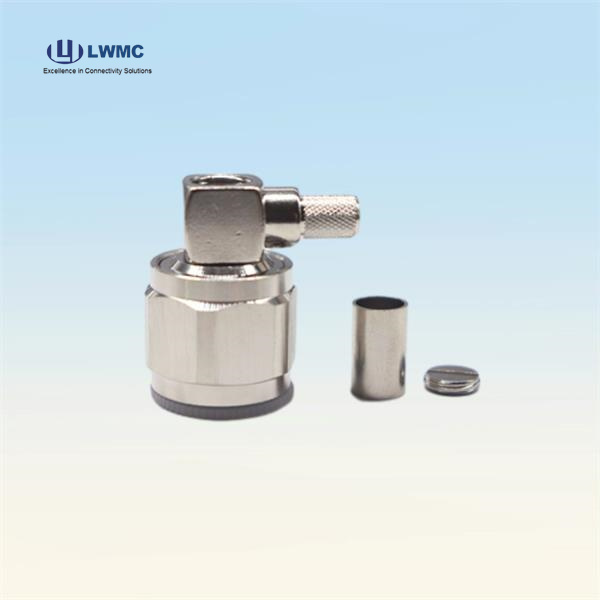

Zatímco konektor typu N je ideální pro kabel LMR-400, porozumění alternativám je klíčové pro návrh systému. Nejběžnějším srovnáním je použití UHF (PL-259/SO-239) konektorů. UHF konektory jsou objemnější, vykazují vyšší ztráty signálu na UHF frekvencích a vyšších a používají méně robustní závit. Pro kabel LMR-400 nabízejí konektory typu N lepší elektrický výkon, zejména nad 200 MHz. Ve srovnání s SMA konektory , konektor N je větší, ale mnohem robustnější pro venkovní aplikace s vysokým výkonem a opakované připojovací cykly; SMA je vhodné pro menší, méně pružné kabely uvnitř budov. Volba často závisí na frekvenci, výkonu, požadavcích prostředí a kompatibilitě zařízení. Pro většinu venkovních instalací profesionální třídy s LMR-400 je díky výkonu a odolnosti konektor N preferovanou volbou.

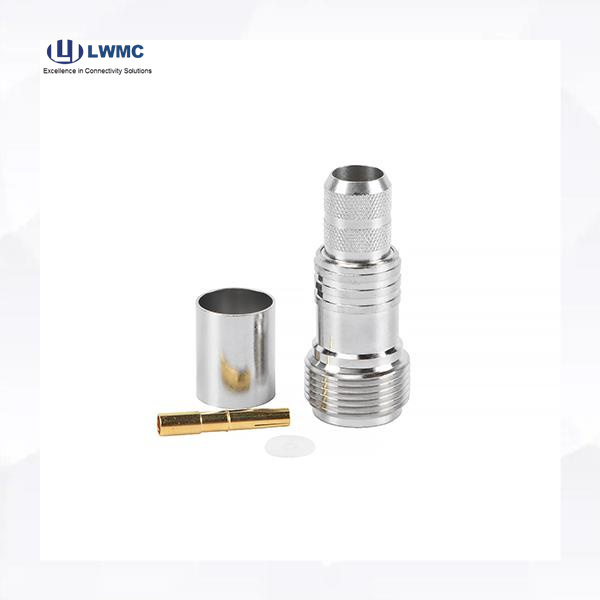

I přes použití kvalitních součástek se mohou objevit problémy. Mezi běžné problémy a jejich řešení patří:
Vysoké VSWR/špatný signál: K tomu často dochází kvůli nesprávné instalaci – špatně opláštěný středový kontakt, poškozený dielektrikum nebo volné žíly pláště způsobující zkrat. Řešením je nové zakončení konektoru správnou technikou a pomocí vhodných nástrojů. Dále zkontrolujte možné ohnutí nebo poškození kabelu.
Vniknutí vody / vlhkost v kabelu: To znamená porušené těsnění proti počasí. Ujistěte se, že je na konektoru přítomen pryžový těsnicí kroužek (O-kroužek) a že je spojovací matice plně utažena. Pro trvalé venkovní instalace použijte těsnicí pásku (např. Coax-Seal) přes rozhraní konektoru.
Občasná spojení: Obvykle způsobeno volným spojením konektoru nebo poškozeným středovým kontaktem. Utáhněte spojení a zkontrolujte mužský pin a ženskou zdířku na případné poškození nebo korozi.
Konektory nelze spojit: Zkontrolujte možné poškození závitů nebo nečistoty/vlákna v závitech. Ujistěte se, že používáte kompatibilní N-konektory opačného pohlaví (mužský na ženský) a nepoužíváte neslučitelné typy konektorů.
