В света на RF инженерството безпроблемната предаване на високочестотни сигнали зависи от основно партньорство: прецизното съчетаване на женския и мъжкия конектор. Това не са просто щепсел и гнездо; те са конструирани с висока точност интерфейси, които формират основата на всяка коаксиална кабелна сглобка и Rf adapter . Правилното управление на това съчетаване е от критична важност за производителността и надеждността на всяка система, включваща RF конектори.
Правилното съчетаване е първият принцип на RF свързването. Правилното съединение осигурява три ключови резултата: механична цялост, електрически параметри и цялост на сигнала. От механична гледна точка, съединяването на правилните серия и пол предпазва от физически повреди, като изкривени щифтове или скъсани резби. Електрически, това запазва проектираната 50-омна импедансна верига (стандарт за повечето RF системи), като се минимизират отраженията на сигнала, измервани като коефициент на стояща вълна по напрежение (VSWR). Неправилно съединяване, например принудително свързване на различни типове конектори или използване на 75-омен конектор в 50-омна система, създава прекъсвания. Те предизвикват загуба на сигнал, изкривяване и потенциален отказ на системата, което засяга всичко – от пропускливостта на данни в телекомуникациите до точността на измерванията в тестови лаборатории.
Безопасността при RF връзки включва защита на оборудване и персонал. Винаги започвайте с визуална инспекция. Проверете централния щифт на мъжкия разклонител за правилна форма и женския контакт за замърсявания или повреди. Преди свързване, уверете се, че разклонителите са от един и същи сериен тип (например, двамата са N-type). Подравнете ги внимателно и започнете да въртите с ръка — никога не насилийте връзката. Това предпазва от неправилно навинтване, което може да унищожи завинаги скъпи разклонители. След като са ръчно стегнати, използвайте калибриран динамометричен ключ, за да постигнете стойността на стягане, посочена от производителя. Този етап е задължителен за сигурни, непропускащи газове връзки, които осигуряват оптимален електрически контакт, без да повредят деликатния вътрешен диелектрик. При разединяване винаги дръжте корпуса на разклонителя, а не кабела или адаптера.

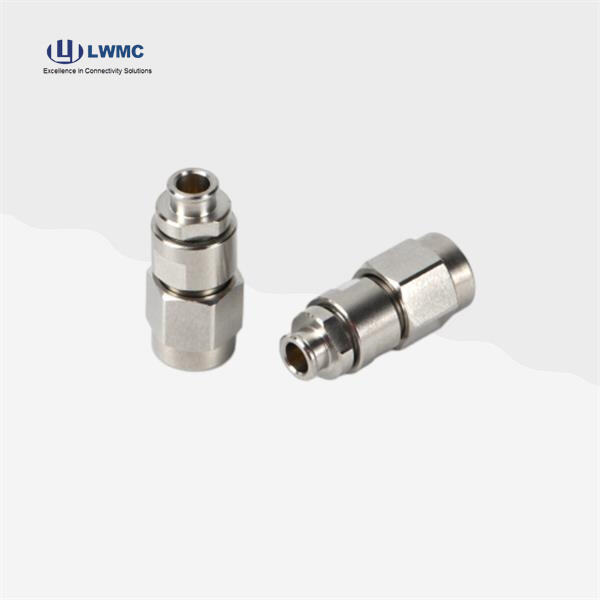

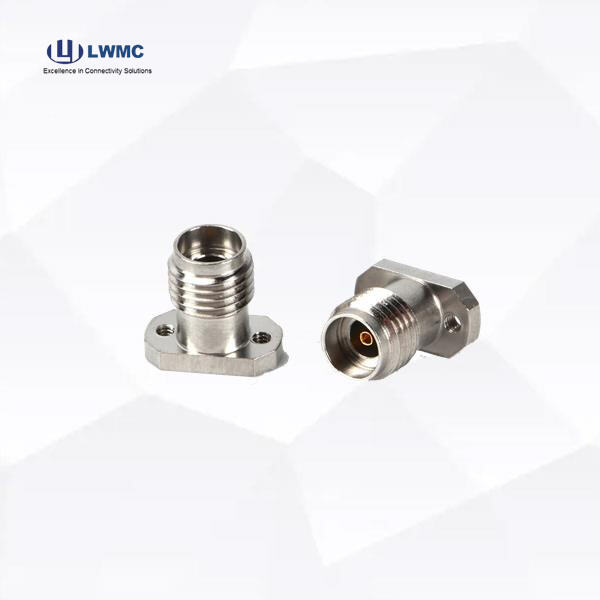

RF индустрията предлага обширна екосистема от стандартизирани двойки разклонители за всяко приложение. Често срещани серийни типове включват:
SMA (SubMiniature версия A): Нишка, полупрецизен конектор, разпространен в приложения до 18-26,5 GHz, често използван във вътрешни електронни устройства и антени.
N-Type: По-голям нишков конектор, известен със своята здравина, влагозащита и отлична производителност до 11 GHz, широко използван в инфраструктурата.
BNC: Конектор с байонетно закрепване за бързо свързване/отключване, често използван в тестово оборудване и приложения с по-ниска честота (до 4 GHz).
7/16 DIN: Голям нишков конектор, проектиран за предаване на висока мощност с много ниска пасивна интермодулация (PIM), използван в клетъчни базови станции.

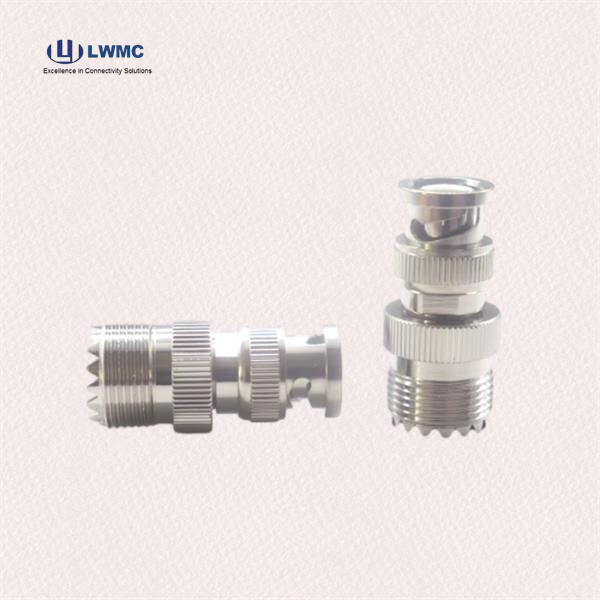

RF адаптерите допълнително разширяват този асортимент, като осигуряват връзки между различни серия (напр., Sma мъжки към n женски ) или решават проблеми с полярността в рамките на една и съща серия.
Повечето проблеми с конекторите се проявяват като лошо качество на сигнала или прекъснати връзки.
Висок VSWR/загуба на сигнал: Най-честата причина е мръсно или повредено съединение. Почистете контактите с изопропилов спирт и компресиран въздух. Проверете за вдлъбнат женски сокет или огънат мъжки щифт.
Прекъсване на връзката: Често се причинява от незакрепена свързваща част, износен женски контакт или повреда на кабела в близост до конектора. Затегнете отново връзката и проверете за износ. Леко разклащайте кабела, докато наблюдавате сигнала, за да установите евентуална повреда на кабела.
Затруднено съединяване: Ако конекторите не могат да започнат да се включват, уверете се, че са от един и същи серия. Ако заседнат по време на затягане, вероятно има прекъснати резби — не прилагайте сила, тъй като това ще влоши повредата.
Навлизане на вода: При външни съединения, ако съединените конектори не са правилно запечатани (с уплътнителна лента или гумени капаци), това може да доведе до корозия и повреда. Винаги използвайте водоустойчиви версии или уплътнения за външни приложения.
