ایس ایم اے (ذیلی مائنیچر ورژن اے) خاتون کنیکٹر ایک درست، ذیلی مائنیچر کو ایکسیل انٹرفیس ہے جو 18 گیگا ہرٹز تک بلند فریکوئنسی آر ایف اور مائیکرو ویو سسٹم میں وسیع پیمانے پر استعمال ہوتا ہے (جس کے درست ورژن 26.5 گیگا ہرٹز یا حتیٰ 34 گیگا ہرٹز تک پھیل سکتے ہیں)۔ اس کی خصوصیت اس کا دھاگہ دار جوڑ، 50 اوم مزاحمت اور چھوٹا سائز ہے، جس کی وجہ سے ایس ایم اے خاتون کو ٹیلی کامیونیکیشن، ایئرور اسپیس، دفاع، ٹیسٹ انسترومنٹیشن اور طبی آلات میں ترجیحی کنیکٹر کے طور پر استعمال کیا جاتا ہے۔ زھین جیانگ لنک ورلڈ مائیکرو ویو کمیونیکیشن کمپنی لمیٹڈ میں، ہم آر ایف کے 20 سال سے زائد تجربے کو ایک ایم آر این ڈی ٹیم کے ساتھ جوڑتے ہیں جو مصنوعات کی ترقی کے 25 سال کے تجربے کو لے کر آتی ہے تاکہ ایس ایم اے کو ہندسی طور پر بنایا جا سکے۔ خاتون کنکشنز جو قابلِ تعریف سگنل کی صحت، کم وی ایس ڈبلیو آر (صرف 1.10 تک) اور نمایاں پائیداری فراہم کرتے ہیں۔ ہمارے کنیکٹرز مکمل طور پر آئی ای سی 60169 معیارات کے مطابق ہیں اور ہماری بنیادی قدر 'سچائی اور کمال' کی حمایت کرتے ہیں، جس کی وجہ سے ہمارے کنیکٹرز دنیا بھر میں اہم مشنوں کے ماحول میں بھروسہ کیے جاتے ہیں۔
ایس ایم اے خاتون کنیکٹرز کئی واضح فوائد پیش کرتے ہیں۔ ان کا معمولی سائز پی سی بی اور فرنٹ پینلز پر گھنی پیکیجنگ کی اجازت دیتا ہے، جس سے قیمتی بورڈ کی جگہ بچتی ہے جبکہ 18 گیگا ہرٹز یا اس سے زیادہ تک عمدہ برقی کارکردگی برقرار رکھی جاتی ہے۔ دھاگے دار جوڑ کا طریقہ ایک مضبوط، وائبریشن–پروف کنیکشن فراہم کرتا ہے جو بار بار جڑنے کی قابل اعتمادی اور کم رابطہ مزاحمت کو یقینی بناتا ہے—جو درست پیمائش اور اعلیٰ قابل اعتماد نظام کے لیے نہایت اہم ہے۔ لنک ورلڈ کے ایس ایم اے خاتون کنیکٹرز کا وی ایس ڈبلیو آر 1.10 تک کم، عام آپریٹنگ بینڈز میں داخل ہونے والے نقصان 0.15 ڈی بی سے کم، اور غیر فعال باہمی ماڈولیشن (آئی ایم ڈی) کم سے کم –168 ڈی بی سی ہوتا ہے، جو کم–پی آئی ایم درخواستوں کے لیے مناسب ہے۔ ان کی پیتل یا سٹین لیس سٹیل کی ساخت سونے یا چاندی کی پلیٹنگ کے ساتھ جَنگ آئی کے مقابلے میں مزاحمت فراہم کرتی ہے اور جڑنے کی عمر 500 سے زیادہ سائیکلوں تک ہوتی ہے، جس کی وجہ سے یہ لیبارٹری اور میدانی استعمال دونوں کے لیے مثالی ہیں۔
ایس ایم اے فیملی کنیکٹرز مختلف ترتیبات میں دستیاب ہیں تاکہ مختلف ماؤنٹنگ اور کیبلنگ کی ضروریات کو پورا کیا جا سکے۔ پینل ماؤنٹ جیکس میں چیسس یا انکلوژرز سے مضبوط طریقے سے منسلک ہونے کے لیے فلانج یا بلک ہیڈ ڈیزائن ہوتا ہے، جبکہ پی سی بی ماؤنٹ کے قسموں میں ایج ماؤنٹ، تھرو ہول یا سرفیس ماؤنٹ ویریئنٹس شامل ہیں جو پرنٹڈ سرکٹ بورڈز پر براہ راست انسٹالیشن کے لیے استعمال ہوتے ہیں۔ کیبل ماؤنٹ ایس ایم اے فیملی کنیکٹرز لچکدار، نیم لچکدار یا نیم سخت کیبلز کے لیے دستیاب ہیں، جن میں کریمپ، سولڈر یا کلیمپ ٹرمینیشن کے انداز شامل ہیں۔ اس کے علاوہ، ہیرمیٹک ایس ایم اے فیملی کنیکٹرز میں گلاس ٹو میٹل سیلز ہوتی ہیں جو سیٹلائٹ لوڈز یا ڈاؤن ہول ٹولز جیسی ایپلیکیشنز کے لیے ہوا کی چھانٹ کی مکمل حفاظت کی ضرورت کو پورا کرتی ہیں، اور یہ 350°C تک کے درجہ حرارت پر کام کر سکتے ہیں۔ لنک ورلڈ آپ کی بالکل مخصوص سسٹم کی ضروریات کے مطابق خاص طور پر بنائے گئے ڈیزائنز پیش کرتا ہے جن میں مخصوص اٹینویشن ویلیوز، پاور ریٹنگز یا مکینیکل ابعاد شامل ہیں۔

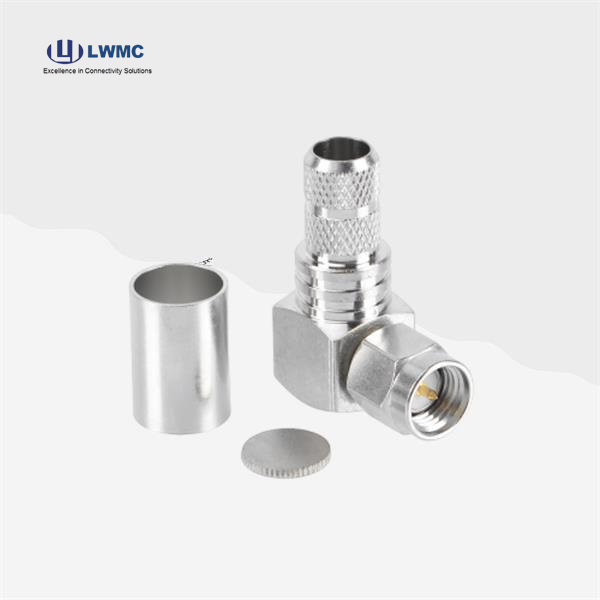

مناسب انسٹالیشن کا آغاز ایس ایم اے خاتون ساکٹ کا معائنہ کرنے سے ہوتا ہے تاکہ گندگی، خراب ہوئی ہوئی تھریڈز یا بگڑی ہوئی مرکزی ساکٹ کا پتہ لگایا جا سکے۔ ملنے والے مرد کنیکٹر کو محوری طور پر ترتیب دیں، پھر جوڑنے والے نٹ کو ہاتھ سے گھمائیں جب تک کہ وہ انگلیوں سے مضبوط نہ ہو جائے—کبھی بھی جبری طور پر کنیکشن نہ کریں۔ تجویز کردہ ٹارک لگانے کے لیے ایک درست کیلیبریٹڈ ٹارک رینچ کا استعمال کریں، جو عام طور پر معیاری ایس ایم اے کے لیے 0.8–1.1 N·m ہوتا ہے؛ زیادہ ٹائٹ کرنا ڈائی الیکٹرک یا مرکزی کنڈکٹر کو بگاڑ سکتا ہے، جبکہ کم ٹائٹ کرنا VSWR میں اضافہ کر سکتا ہے۔ دیکھ بھال کے لیے، باقاعدگی سے تھریڈز اور ملنے والی سطحوں کو آئسوپروپائل الکحل اور بالکل صاف رُومی سوابس کے ساتھ صاف کریں، اور مرکزی ساکٹ کا بڑھی ہوئی تصویر کے ذریعے معائنہ کریں تاکہ کوئی کھودنے یا پہننے کے نشانات کا پتہ چل سکے۔ تھریڈز پر کنیکٹر درجہ کا چکنائی لگائیں (کبھی بھی ڈائی الیکٹرک پر نہیں) تاکہ الگ کرنا آسان ہو اور سروس کی عمر بڑھ جائے۔ لنک ورلڈ کے SMA فیمیل کنیکٹرز کو اعلیٰ پائیداری کے لیے ڈیزائن کیا گیا ہے، لیکن باقاعدگی سے معائنہ—خاص طور پر اہم پیمائشوں سے پہلے—مستقل کارکردگی کو یقینی بناتا ہے۔

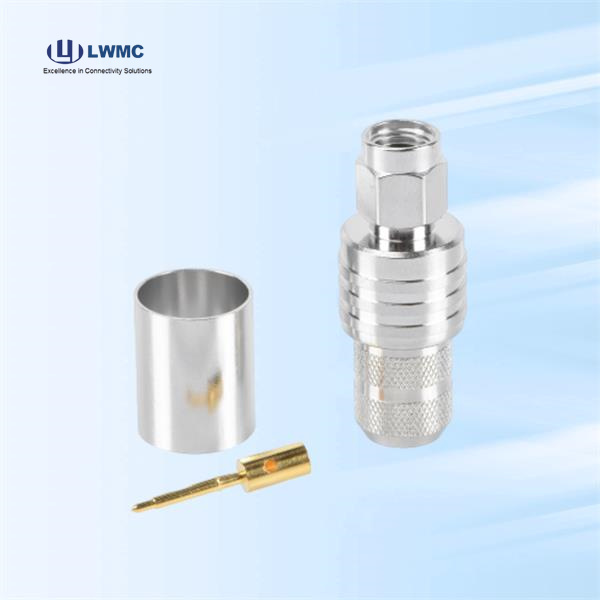

SMA خواتین کنیکٹر بہت سے آلات اور نظاموں کے ساتھ انتہائی مطابقت رکھتے ہیں. وہ معیاری کے ساتھ براہ راست جوڑے سم اے میل پلگ، انہیں اینٹینا، یمپلیفائر، فلٹرز، ایٹینیوٹرز اور ٹیسٹ آلات جیسے نیٹ ورک تجزیہ کاروں اور سپیکٹرم تجزیہ کاروں کو مربوط کرنے کے لئے موزوں بناتے ہیں۔ انٹر سیریز اڈاپٹرز کے ذریعے ، ایس ایم اے خواتین N ، TNC ، 3.5 ملی میٹر ، 2.92 ملی میٹر ، یا 2.4 ملی میٹر کنیکٹر کے ساتھ انٹرفیس کرسکتے ہیں ، مختلف سسٹم فن تعمیرات کو بغیر کسی رکاوٹ کے پل کرسکتے ہیں۔ لنک ورلڈ کے جامع پروڈکٹ پورٹ فولیو میں مختلف تشکیلات میں ایس ایم اے خواتین کنیکٹر ، نیز ملانے والے کیبل اسمبلی (لچکدار ، نیم لچکدار ، اور نیم جامد) ، اڈاپٹرز ، اور غیر فعال اجزاء شامل ہیں - یہ سب ایک ساتھ کام کرنے کے لئے ڈیزائن کیا گیا ہے۔ چاہے آپ ایک کمپیکٹ ہینڈ ہیلڈ ڈیوائس، لیبارٹری کیلیبریشن سیٹ اپ، یا ایک اعلی قابل اعتماد ایرو اسپیس سسٹم کی تعمیر کر رہے ہیں، ہمارے SMA خاتون کنیکٹر آپ کو اعلی سگنل سالمیت اور نظام کی کامیابی حاصل کرنے کے لئے کارکردگی اور استرتا فراہم کرتے ہیں.
