ஆர்எஃப் கட்டமைப்பு வடிவமைப்பின் சிக்கலான சூழலில், சிக்னல் தரத்தை பாதிக்காமல் வெவ்வேறு கனெக்டர் தரநிலைகளுக்கு இடையே இணைப்பதில் பொறியாளர்கள் அடிக்கடி ஒரு முக்கியமான சவாலை எதிர்கொள்கிறார்கள். இங்குதான் Sma மாலை செங்குத்தான (R/A) முதல் MMCX ஆண் கிரிம்ப் இணைப்பான் போன்ற துல்லியமான இணைப்பான்கள் மிகவும் அவசியமாகின்றன. ஸ்டாண்டர்ட் SMA போர்ட் கொண்ட உபகரணங்களுக்கும், இடத்தை மிச்சப்படுத்தும் MMCX கனெக்டருடன் முடிக்கப்பட்ட சாதனங்கள் அல்லது கேபிள்களுக்கும் இடையே தொடர்ச்சியான இணைப்பை அனுமதிக்கும் ஒரு முக்கிய பாலமாக இந்த சிறப்பு கூறு செயல்படுகிறது. லிங்க்வொர்ல்டின் பொறியியல் நிபுணத்துவத்திற்கு சான்றாக, தொலைத்தொடர்பு, இ-ஓ-டி மற்றும் விமானப் பயன்பாடுகளில் உள்ள நவீன, சிறிய மின்னணு வடிவமைப்புகளுக்கு அவசியமான நம்பகமான, உயர் செயல்திறன் கொண்ட மாற்றுப் புள்ளிகளை வழங்குவதில் இந்த இணைப்பான் நமது சிக்கலான இடைமுக சவால்களை தீர்க்கும் திறனை எடுத்துக்காட்டுகிறது.
இந்த இணைப்பியானது குறிப்பிட்ட இயந்திர மற்றும் மின்னணு சவால்களுக்காக வடிவமைக்கப்பட்டது. SMA ஆண் செங்குத்தான மூலை பக்கம், இணைப்பி உடலில் இருந்து 90 டிகிரி கோணத்தில் அமைந்த திருகு இணைப்பு திருகுப்பூச்சி கொண்டது. இந்த வடிவமைப்பு இறுக்கமான இடங்களில் கேபிள் வழியமைப்பை மேலாண்மை செய்வதற்கு, இயந்திர அழுத்தத்தைக் குறைப்பதற்கும், ஒரு பெட்டிக்குள் அடுக்குதல் அடர்த்தியை மேம்படுத்துவதற்கும் முக்கியமானது. MMCX ஆண் கிரிம்ப் பக்கம், சிறிய அளவு மற்றும் ஸ்நாப்-ஆன் இணைப்பு இயந்திரத்திற்காக அறியப்பட்ட சிறிய MMCX இடைமுகத்தைப் பயன்படுத்துகிறது, இது சிறிய அளவிலான பலகைகள் மற்றும் தொகுதிகளுக்கு ஏற்றது. "கிரிம்ப்" முடிவு வகை என்பது இது ஒரு கோஎக்சியல் கேபிள்லுடன் (பொதுவாக RG-178 போன்ற நுண்குழல் கோஎக்சியல் கேபிள்) நிரந்தரமாக இணைக்கப்பட வடிவமைக்கப்பட்டுள்ளது என்பதைக் குறிக்கிறது, இதன் மூலம் இணைப்பி ஒரு குறுகிய பிக்டேயில் அல்லது நிலையான இடைமுக கேபிள் ஆக மாறுகிறது. உள் கட்டமைப்பு சிக்னல் எதிரொலிப்பை குறைப்பதற்காக மாற்றத்தின் போது துல்லியமான 50-ஓம் தடுப்பு பொருத்தத்தை உறுதி செய்கிறது.

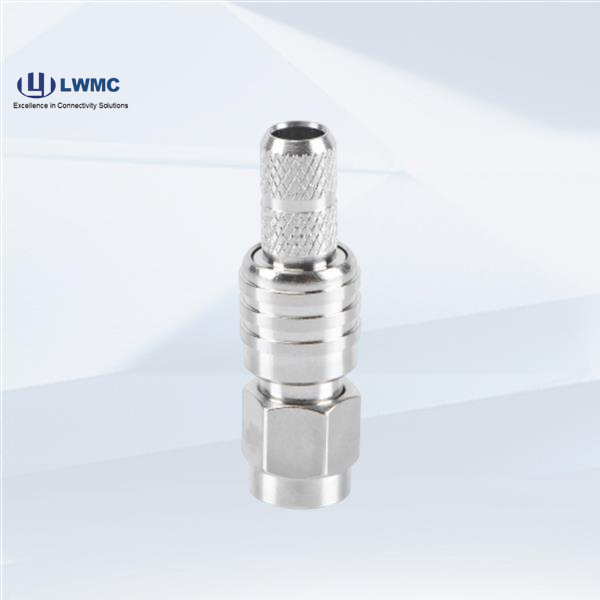

இந்த இணைப்பி, முன்னேறிய எலக்ட்ரானிக் பொதியிடலில் குறிப்பிட்ட தேவைகளை நிவர்த்தி செய்கிறது. இதன் முதன்மை செயல்பாடு, இடவியல் கட்டுப்பாடுகள் அல்லது வேறுபட்ட இணைப்பி குடும்பங்கள் காரணமாக நேரடி இணைப்பு சாத்தியமில்லாத இடங்களில் இணைப்பை சாத்தியமாக்குவதாகும். முக்கிய பயன்பாடுகள் பின்வருமாறு:
சோதனை & அளவீடு: ஒரு மேஜை மேல் பகுப்பாய்வு கருவி (SMA போர்ட்) ஐ, MMCX இணைப்பியுடன் கூடிய சிறிய சோதனைக்குட்படும் சாதி (DUT) உடன் இணைத்தல்.
விண்வெளி & வானூர்தி தொழில்நுட்பம்: SMA ஐப் பயன்படுத்தி முதன்மை அமைப்பு முதுகெலும்பை, MMCX ஐப் பயன்படுத்தும் சிறிய, தனித்துவ துணை அமைப்பு அல்லது உள் உணர்வி உடன் இணைத்தல்.
தொலைத்தொடர்பு: சிறு-செல் அலகுகள் அல்லது பிற அடர்த்தியான RF தொகுதிகளுக்குள் உள்ள உள் இணைப்புகளை இணைத்தல்.
IoT & கையாளக்கூடிய சாதனங்கள்: சாதனத்தின் உள் MMCX-இணைக்கப்பட்ட RF தொகுதிக்கும், வெளிப்புற SMA-அடிப்படையிலான ஏன்றெனா அல்லது சோதனை புள்ளிக்கும் இடையே நீடித்த, புலன் சேவைக்குரிய இடைமுகத்தை வழங்குதல்.
RF இணைப்பிகளில் (SMA மற்றும் MMCX) Linkworld-இன் மைய திறன்களை இது தொடர்ச்சியாக ஒருங்கிணைக்கிறது, ஆர்எஃப் இணைப்புத்தகடுகள் (மாற்று உடலே), மற்றும் கேபிளுடன் கிரிம்ப் செய்யப்பட்டால், கோஎக்சியல் கேபிள் அமைப்பு.
அத்தகைய ஒரு அடாப்டரின் செயல்திறன் துல்லியமான உற்பத்தியைப் பொறுத்தது. SMA இடைமுகத்திலிருந்து சிறிய MMCX இடைமுகத்திற்கான மாற்றம் 6 ஜிகாஹெர்ட்ஸ் வரையிலாவது சிறந்த மின்னியல் பண்புகளைப் பராமரிக்கிறது என்பதை Linkworld உறுதி செய்கிறது. குறைந்த மின்னழுத்த நிலை அலை விகிதம் (VSWR) மற்றும் குறிப்பிட்ட அலைவரிசை பேண்டில் குறைந்த உள்ளீட்டு இழப்பு ஆகியவற்றைப் பராமரிப்பது போன்ற முக்கிய செயல்திறன் அளவுருக்கள் உள்ளன. இணைப்பின் நேர்மையைக் கெடுக்காமல், மீண்டும் மீண்டும் இணைக்கும் சுழற்சிகளைத் தாங்கக்கூடியதாக செங்குத்தான SMA வடிவமைப்பு இருக்க வேண்டும். கிரிம்ப் செய்யப்பட்ட MMCX பக்கத்திற்கு, கிரிம்ப் தரம் மிகவும் முக்கியமானது; சரியான கிரிம்ப் மேம்பட்ட இயந்திர இழுப்பு வலிமை மற்றும் நிலையான மின்னியல் செயல்திறனுடன் காற்று இல்லாத இணைப்பை உறுதி செய்கிறது, இது சீரமைப்பு மற்றும் வளைவுகளுக்கு எதிரான தடுப்புத்திறனில் சொடர் இணைப்புகளை விட சிறந்தது.

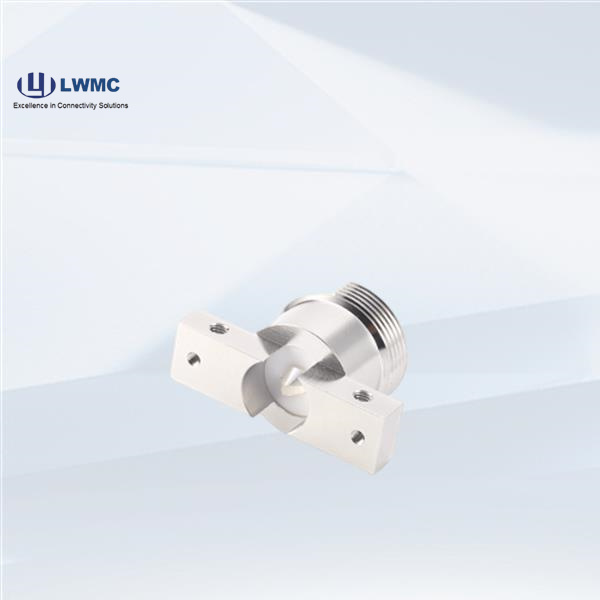

இது ஒரு குறிப்பிட்ட இணைப்பான் வகையைச் சேர்ந்தாலும், லிங்க்வேல்டுவின் வலிமை தனிப்பயனாக்கப்பட்ட இணைப்பு தீர்வுகளை வழங்குவதில் உள்ளது. இந்த அமைப்பை நாங்கள் பல வழிகளில் தனிப்பயனாக்கலாம்:
கேப்ள் நீளம் & வகை: குறிப்பிட்ட நீளம் மற்றும் வகையான அதிக-செயல்திறன் நுண் கோஎக்ஸியல் கேப்ளுடன் முன்குறைக்கப்பட்ட ஆடாப்டரை வழங்களிப்பது.
மாற்று அமைப்புகள்: Sma மாதிரி MMCX ஆண் R/A, அல்லது வெவ்வேறு செங்குத்தான திசைகளைப் பயன்படுத்துதல்.
பூச்சு விருப்பங்கள்: கடினமான சூழலங்களில் சிறந்த கடத்துத்தன்மை மற்றும் அழுக்கு எதிர்ப்புக்காக தொடர்புகளில் தேர்ந்தெடுக்கப்பட்ட தங்க பூச்சு.
