În domeniul bazat pe precizie al Rf și ingineriei de microunde, metoda de terminare a unui conector la un cablu este la fel de importantă ca și componentele în sine. Conectorul SMA prin calibrare reprezintă o tehnică standardizată și extrem de fiabilă de terminare, proiectată pentru cabluri coaxiale semiflexibile și flexibile. Este metoda preferată în producția de serie și instalațiile din teren, acolo unde repetabilitatea, viteza și fiabilitatea pe termen lung sunt esențiale.
Montarea corectă a unui conector SMA prin crimpare este un proces precis, care implică mai mulți pași și necesită atenție la detalii. Acesta începe cu pregătirea cablului coaxial ( RG-316 , RG-174) folosind o unealtă etalonată pentru decapare, pentru a elimina manta exterioară, ecranul și dielectricul pe lungimi exacte specificate de producătorul conectorului. Cablul pregătit este apoi introdus în ansamblul conectorului, asigurându-se că conductorul central intră complet în pinul de contact și că ecranul din țesut este aranjat ordonat peste manșonul sau colletul conectorului. Acțiunea critică de crimpare se realizează cu o unealtă specializată, etalonată, pentru crimpare. Această crimpare dublă creează atât continuitate electrică, cât și rezistență mecanică, rezultând o terminație sigură, cu rezistență scăzută, gata pentru utilizare imediată.

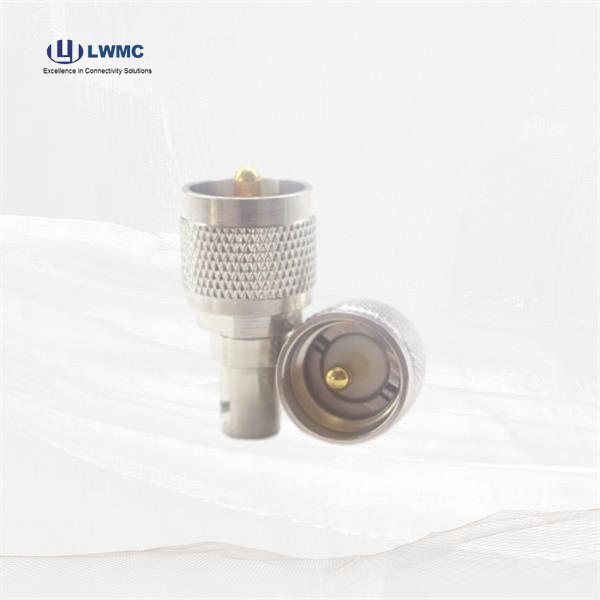

Metoda de terminare prin crimpare oferă avantaje distincte față de lipire, făcându-i standardul industrial pentru multe aplicații. Cel mai important avantaj este consistența și reproductibilitatea. Atunci când se utilizează uneltele potrivite, fiecare capăt crimpuit este practic identic, eliminând variabilitatea inerentă lipirii manuale și asigurând o performanță electrică uniformă în cadrul a mii de ansambluri. Acest lucru duce direct la o fiabilitate sporită. O crimpare corectă formează o sudură rece care este foarte rezistentă la vibrații și cicluri termice, care pot duce la oboseala îmbinărilor prin lipire în timp. Procesul este de asemenea mai rapid și mai eficient pentru producția de serie, reducând timpul de asamblare și costurile cu forța de muncă. În plus, elimină riscurile asociate lipirii, cum ar fi deteriorarea termică a dielectricului cablului, contaminarea cu flux sau îmbinările reci prin lipire, îmbunătățind astfel randamentul general al produsului și performanța pe termen lung în condiții reale de utilizare.

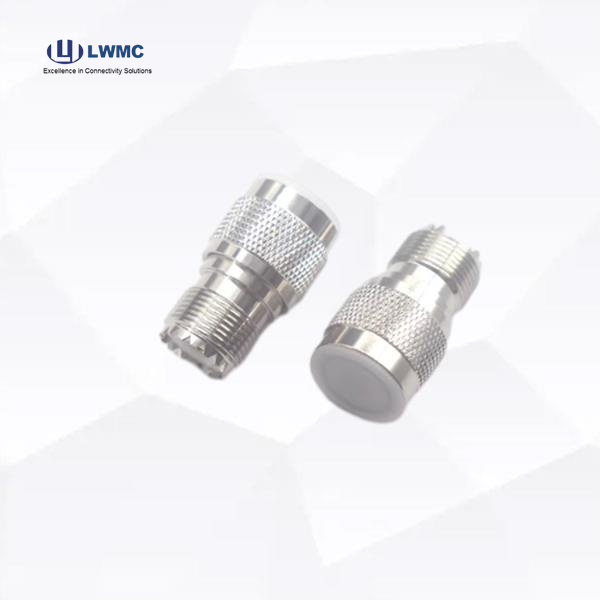

Selectați componente compatibile: Asigurați-vă că conectorul SMA crimp este proiectat pentru tipul specific de cablu (de exemplu, diametru, tip de ecranare).
Decarnați cablul: Utilizați un decarnator de precizie pentru a îndepărta manta exterioară, plasa și dielectricul la lungimile exacte în milimetri necesare.
Asamblați conectorul: Montați mai întâi orice manșon posterior sau protecție pe cablu. Introduceți capătul pregătit al cablului în corpul conectorului până când acesta se oprește. Conductorul central trebuie să iasă în pinul de contact, iar plasa trebuie să fie distribuită uniform peste manșonul de crimp.
Efectuați operația de crimp: Utilizând o sculă de crimp calibrată, cu setul corect de matrițe:
În primul rând, realizați crimpul contactului central (de obicei matrița mai mică).
Apoi, realizați crimpul manșonului exterior (matrița mai mare) pentru a fixa plasa și manta exterioară.
Inspeccionați și testați: Verificați vizual prezența eventualelor fire de plasă rămase libere sau alte imperfecțiuni. Pentru o performanță garantată, testați electric ansamblul pentru VSWR și continuitate.
Utilizarea uneltelelor recomandate de producător, cum ar fi matrițele specifice pentru o anumită serie de conectori, este obligatorie pentru realizarea unei presări corecte care să îndeplinească toate specificațiile mecanice și electrice.

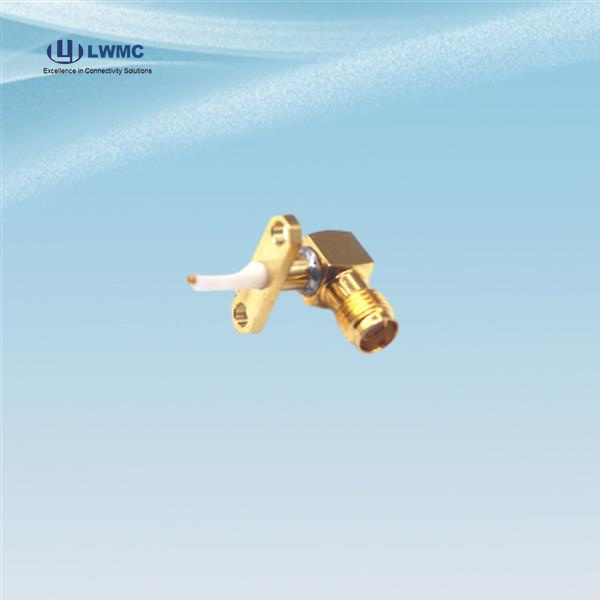

Utilizarea unor unelte incorecte sau necalibrate: Pinze generice sau seturi de matrițe nepotrivite nu vor aplica forța sau modelul corect, ceea ce duce la o presare nesigură, care poate eșua imediat sau în timp.
Decapare incorectă a cablului: Îndepărtarea unei cantități prea mari sau prea mici de izolație, sau deteriorarea conductorului central, va împiedica fixarea corespunzătoare și va cauza contacte electrice slabe sau scurtcircuite.
Nealiniere în timpul presării: Dacă conectorul sau cablul nu este poziționat corect în scula de presat, forța aplicată va fi neuniformă, rezultând o terminație slabă sau cu defecțiuni electrice.
Secvență incorectă de presare: Neglijarea efectuării presării conductorului central înaintea presării exterioare, sau invers, conform instrucțiunilor, poate deteriora ansamblul.
Supracalibrare sau subcalibrare: Ambele pot deforma conectorul, deteriora cablul și reduce performanța electrică. Unealta ar trebui să aibă un opritor pozitiv pentru a preveni acest lucru.
