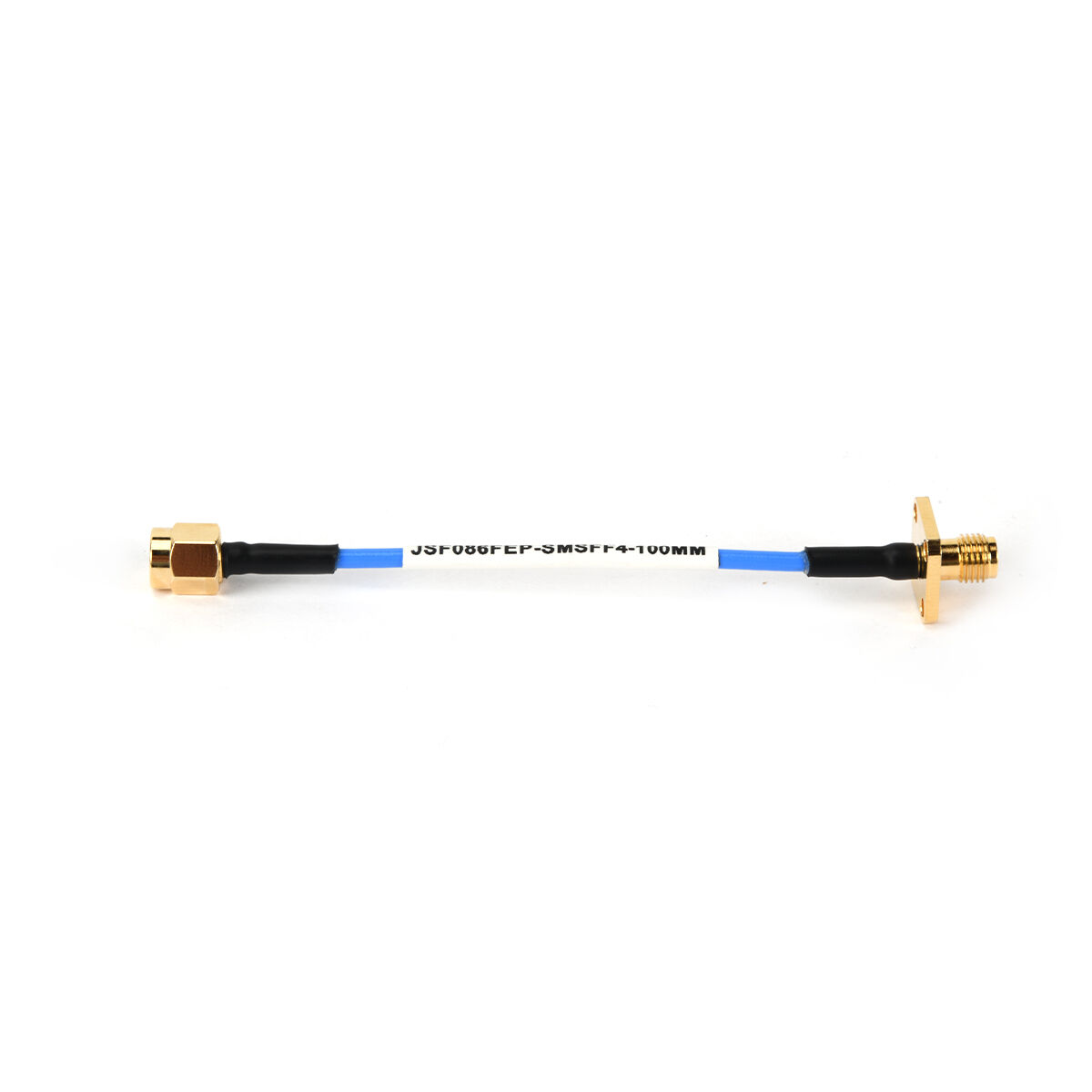

W erze 5G, szerokopasmowego łącza satelitarnego oraz zaawansowanych systemów radarowych zapotrzebowanie na doskonałą transmisję danych w wysokich częstotliwościach nigdy nie było większe. W centrum tych kluczowych ścieżek sygnałowych znajduje się element, którego wydajność często pozostaje niedostrzeżona aż do momentu, gdy staje się on najsłabszym ogniwem: Zestaw kabli koncentrycznych ten zespół, czyli połączenie kabla koncentrycznego wraz z jego własnymi łącznikami, nie jest jedynie prostym kanałem przesyłowym, lecz zaawansowaną linią transmisyjną, której projekt decyduje o integralności oraz niezawodności całego systemu. Dzięki ponad 20-letniemu doświadczeniu w zakresie rozwiązań RF/mikrofalowych firma Zhenjiang Linkworld Microwave Communication Co., Ltd. projektuje i produkuje zespoły kablowe, które zostały specjalnie zaprojektowane tak, aby wyróżniać się tam, gdzie ma to największe znaczenie – na granicy częstotliwości oraz przepustowości danych.
Zrozumienie transmisji sygnału w środowiskach wysokiej częstotliwości
W przeciwieństwie do sygnałów niskoczęstotliwościowych sygnały RF wysokiej częstotliwości zachowują się bardziej jak fale elektromagnetyczne poruszające się w ośrodku prowadzącym. W miarę jak częstotliwości rosną do zakresu gigaherców i wyższych, kilka kluczowych zjawisk staje się dominujące:
Efekt naskórkowy: Prąd przepływa głównie po powierzchni zewnętrznej przewodnika środkowego, co zwiększa skuteczną impedancję oraz straty sygnału.
Straty dielektryczne: Produkt izolacyjny (dielektryk) umieszczony pomiędzy przewodnikami pochłania oraz rozprasza energię sygnału w postaci ciepła.
Straty promieniowania i zakłócenia: Sygnały mogą łatwo uciekać z kabla lub nawet zostać uszkodzone przez zewnętrzne zakłócenia elektromagnetyczne (EMI).
Zespół kabla koncentrycznego powinien być starannie zaprojektowany w celu zmniejszenia tych skutków. Jego głównym zadaniem jest całkowite zawarcie fali elektromagnetycznej w obrębie własnej struktury oraz kierowanie jej od źródła do obciążenia przy minimalnym tłumieniu, zniekształceniu lub zewnętrznym zanieczyszczeniu. W zastosowaniach od pomiarów i testów po komunikację wojskową wydajność tego konkretnego zespołu bezpośrednio wpływa na przepustowość danych, różnorodność systemu oraz dokładność pomiarów.
Wpływ budowy kabla i ekranowania na integralność sygnału
Projekt samego kabla koncentrycznego stanowi pierwszy poziom ochrony stabilności sygnału. Kluczowe aspekty konstrukcyjne obejmują:
Przewodnik centralny: Zazwyczaj wykonany z miedzi o wysokiej przewodności lub nawet z miedzi pokrytej srebrem. Średnica oraz gładkość powierzchni mają istotne znaczenie: większa średnica zmniejsza straty rezystancyjne (szczególnie spowodowane efektem naskórkowym), podczas gdy miękka, dobrze pokryta powierzchnia zapewnia stały przepływ prądu wysokiej częstotliwości.
Dielektryk: Materiał otaczający przewodnik centralny. Standardowy stały polietylen jest stosunkowo tani, ale wykazuje większe straty przy wyższych częstotliwościach. W przypadku zestawów o wyższej jakości preferuje się polietylen o niskiej gęstości (PE) lub politetrafluoroetylen (PTFE, teflon) ze względu na niższy współczynnik strat, co znacznie zmniejsza straty dielektryczne oraz zapewnia stabilne właściwości elektryczne w szerokim zakresie temperatur.
Ekranowanie: Jest to w rzeczywistości ekran kabla w stosunku do otoczenia. Pojedyncza siatkowa warstwa zapewnia podstawową ochronę, jednak w zastosowaniach wysokiej wydajności niezbędne jest podwójne lub potrójne ekranowanie, obejmujące warstwy siatkowe oraz taśmę aluminiową foliową. Ta wielowarstwowa technika zapewnia wyjątkową skuteczność ekranowania przed zakłóceniami elektromagnetycznymi (EMI) i radiowymi (RFI), zapobiegając wyciekom sygnału (powodującym utratę) oraz jego przenikaniu z zewnątrz (powodującym zakłócenia dźwiękowe). Linkworld wykorzystuje zaawansowane geometrie ekranowania, aby osiągnąć doskonałą izolację sygnału – cechę kluczową w gęstych środowiskach cyfrowych, takich jak komory awioniki czy nawet terminaly bazowe.
Jakość zakończenia łącznika i jej wpływ na wydajność
Najlepszy kabel jest jedynie tak dobry, jak jego łącznik. Proces montażu łącznika, czyli zakończenie kabla, stanowi kluczową dziedzinę zarówno sztuki, jak i nauki, która określa ostateczną wydajność całego zespołu.
Znaczenie dokładności: Nieprecyzyjne zakończenie tworzy nieciągłość impedancji, czyli nieprzewidzianą niezgodność w linii transmisyjnej o impedancji 50 Ω. Ta nieciągłość powoduje odbicia sygnału (wyższy współczynnik fali stojącej – VSWR), prowadząc do powstawania fal stojących, zwiększonego tłumienia wtrąceniowego oraz potencjalnych błędów przesyłanych danych. Jest to jedna z najczęstszych przyczyn awarii zestawów kablowych.
Doskonałość zakończeń Linkworld: Nasze 20-letnie doświadczenie produkcyjne gwarantuje, że każde zakończenie to prawdziwe dzieło precyzji:
Spójna przygotowanie kabla: Kabel jest dokładnie obcinany i przygotowywany z dokładnością do mikrometra, aby zapewnić, że przewód środkowy oraz dielektryk wystają na ściśle określone średnice.
Bezpieczne połączenie: Złącze jest montowane za pomocą precyzyjnego zaciskania, lutowania lub kombinacji obu tych metod, tworząc połączenie szczelne przed wnikaniem gazu, mechanicznie trwałe oraz elektrycznie stabilne.
Wygłębione testy: Każda zespół kablowy poddawany jest 100-procentowemu badaniu elektrycznemu, obejmującemu współczynnik odbicia napięcia (VSWR), tłumienie wnoszenia oraz utratę wzmocnienia w całym określonym zakresie częstotliwości. Gwarantuje to, że sprawność podana w arkuszu danych rzeczywiście odpowiada sprawności uzyskiwanej w praktyce.
Odporność środowiskowa: W warunkach ekstremalnych, takich jak poszukiwania ropy naftowej czy przemysł lotniczo-kosmiczny, końcówki są dodatkowo chronione za pomocą uszczelek środowiskowych (np. gumowych osłon) oraz urządzeń zapobiegających obciążeniu mechanicznemu, aby wytrzymać wibracje, wilgoć oraz wielokrotne gięcie.
Podsumowanie
W transmisji danych wysokiej częstotliwości zespół kabla koncentrycznego stanowi element krytyczny dla realizacji zadania. Jego wydajność zależy od zharmonizowanego projektu: kabla wykonanego z odpowiednich materiałów i wyposażonego w skuteczną ekranizację, idealnie dopasowanego do precyzyjnych złączy i profesjonalnie zakończonego. Niskiej jakości zespoły powodują straty, zakłócenia oraz niestabilność działania, które mogą łatwo sparaliżować zaawansowane systemy.
Zhenjiang Linkworld Microwave Communication Co., Ltd. oferuje usługi wykonawcze. Nasz zespół wykorzystuje swoje obszerne doświadczenie w różnych branżach — od technologii satelitarnej i systemów telekomunikacyjnych na terenach szerokich, po obrazowanie medyczne — aby dostarczać wysokiej klasy, niezawodne zestawy kabli koncentrycznych, które zostały rzeczywiście zaprojektowane tak, aby zapewniać stabilność sygnału w najbardziej wymagających warunkach. Gdy Twoje zastosowanie zależy od czystych i szybkich danych, polegaj na zestawie zaprojektowanym specjalnie dla danej częstotliwości. Polegaj na Linkworld.
