N 커넥터와 RG58 동축 케이블의 조합은 성능, 내구성 및 비용 효율성을 균형 있게 갖춘 대표적인 RF 솔루션으로, 다양한 응용 분야에서 널리 사용되고 있습니다. 이 조합은 전문 및 상업용 라디오 시스템, 테스트 장비 구성 및 일반적인 신호 분배 분야의 핵심을 이룹니다. N 커넥터의 견고한 나사식 인터페이스는 우수한 기계적 안정성과 방수성을 제공하며, 유연한 RG58 케이블은 실용적인 취급 용이성을 제공합니다. 다양한 운용 환경에서 최적의 신호 무결성과 장기적인 시스템 신뢰성을 확보하기 위해서는 N 커넥터와 RG58 어셈블리의 올바른 설치 방법, 비교 우위, 선택 기준 및 유지 관리 방법을 이해하는 것이 필수적입니다.

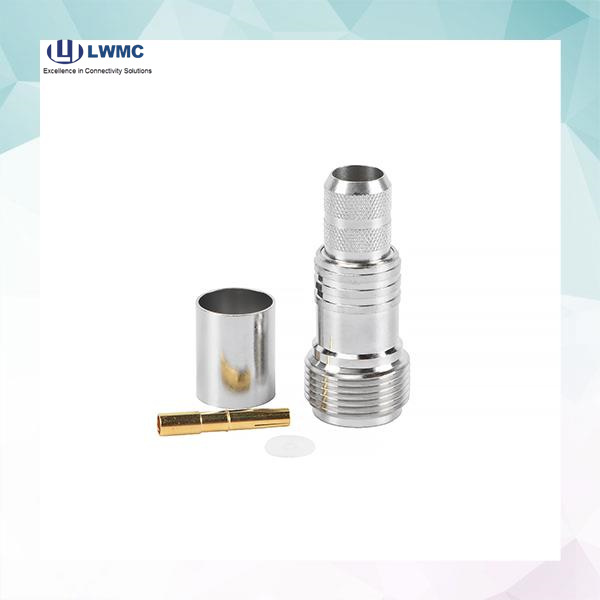

RG58 케이블에 장착된 N형 커넥터로 최대 신호 세기와 최소 손실을 달성하려면 정밀한 설치가 필요하다. 이 과정은 동축 케이블 박피 도구를 사용하여 외부 재킷, 차폐망, 유전체를 커넥터 제조업체에서 지정한 정확한 길이로 제거하는 정밀한 케이블 준비 작업으로 시작되며, 중심 도체를 긁지 않도록 주의해야 한다. 표준 압착형 N 커넥터 , 준비된 케이블은 중심 도체가 커넥터의 접점 핀에 완전히 삽입되도록 넣고, 브레이드는 케이블 재킷 위로 벌려줍니다. 그런 다음 두 단계의 크림핑 과정이 매우 중요합니다: 먼저 중심 접점 크림핑을 통해 도체를 고정하고, 그 후 페룰 크림핑을 통해 브레이드와 외부 재킷을 압착하여 기계적 결합력을 확보하고 쉴드에 우수한 전기 연속성을 제공합니다. 마지막으로 커플링 너트를 조립합니다. 신호 강도를 유지하기 위해 낮은 VSWR 연결을 보장하려면 적절한 공구 사용과 명세 준수가 필수적입니다.

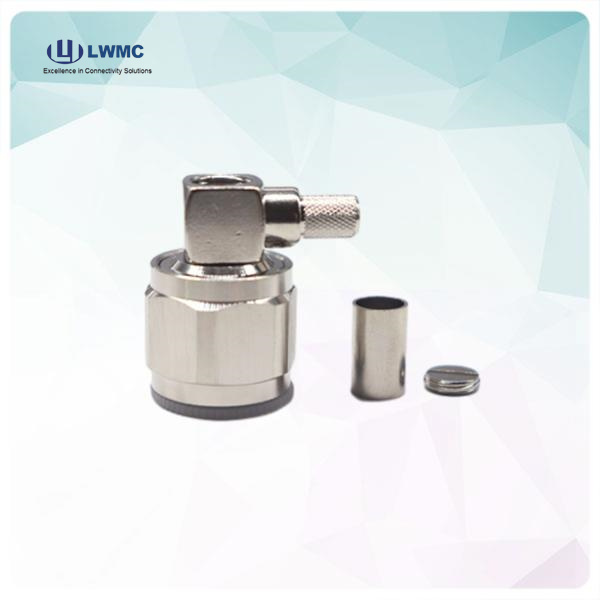

RG58 케이블에 N 커넥터를 장착한 조합은 광범위한 RF 환경 내에서 특정한 용도로 사용된다. LMR-400 또는 RG213과 같은 두꺼운 케이블에 비해 RG58은 신호 감쇠가 더 크며(1GHz에서 약 24dB/100ft), 긴 피더 라인에는 부적합하지만 유연성 덕분에 짧은 인터커넥트 및 점퍼용으로는 매우 적합하다. RG174과 같은 더 작은 케이블과 비교하면, RG58은 손실이 적고 내구성도 더 뛰어나다. N 커넥터 자체의 선택 또한 중요하다. RG58에 흔히 사용되는 BNC 커넥터 에 비해, N 커넥터는 야외 또는 진동이 심한 환경에서 우수한 성능을 발휘하는 방수 및 진동 방지 나사형 인터페이스를 제공한다. UHF 커넥터와 비교할 때, N 타입은 300MHz 이상의 주파수 대역에서 더 나은 성능을 제공한다. 이로 인해 N 커넥터 RG58 어셈블리는 50피트 이하의 유연하고 일반적인 용도 케이블에 견고한 인터페이스가 필요한 응용 분야에 이상적이다.

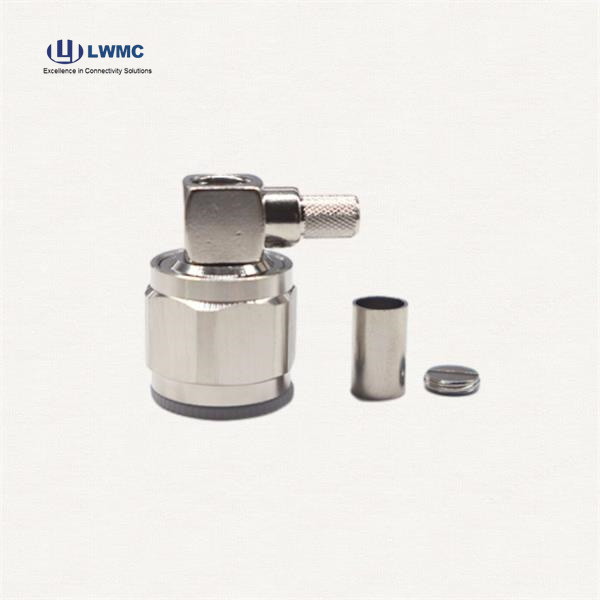

프로젝트 성공을 위해 올바른 N 커넥터 RG58 어셈블리를 선택하는 것은 매우 중요하다. 주요 고려 사항은 다음과 같다:
커넥터 성별 및 극성: 장비와 연결할 수 있도록 어셈블리가 올바른 수컷 또는 암컷 인터페이스를 갖추고 있는지 확인하세요.
케이블 길이 및 손실 예산: 모바일 설치, 테스트 벤치 또는 짧은 안테나 라인과 같은 적용 분야에서 요구되는 거리에서 RG58의 손실이 허용 가능한 수준인지 전체 시스템 감쇠를 계산합니다.
환경적 요구사항: 실외 사용을 위해 네오프렌 개스킷이나 O-링이 장착된 커넥터를 지정하고 추가적인 방수 보호를 고려하세요.
단자 처리 품질: 현장에서 설치 가능한 커넥터 키트 또는 공장에서 사전 단자 처리된 어셈블리 중 선택하세요. 보장된 성능을 위해서는 Linkworld와 같은 제조업체에서 생산한 공장 제작 어셈블리를 사용하면 정밀하게 테스트된 단자 처리로 최적의 VSWR을 제공받을 수 있으며, 시간을 절약하고 설치 과정의 변수를 제거할 수 있습니다.
어셈블리를 해당 응용 분야의 전기적, 기계적 및 환경적 요구에 맞추면 성능 저하 및 조기 고장을 예방할 수 있습니다.
N 커넥터 RG58 어셈블리의 일반적인 문제는 설치 오류 또는 환경적 마모로 인해 발생하는 경우가 많습니다. 주요 문제 및 해결책은 다음과 같습니다:
높은 VSWR/신호 불량: 중심 도체 연결 불량, 브레이드 접지 부적합 또는 케이블 손상으로 인해 자주 발생합니다. 올바른 절차와 도구를 사용하여 커넥터를 재압착하거나 어셈블리를 교체하십시오.
간헐적인 연결: 커플링 너트의 느슨함 또는 맞물리는 표면의 부식으로 인한 경우가 많습니다. 연결부를 조이고 전자등급 청소제로 접점들을 청소하십시오. 커넥터 핀과 소켓의 물리적 손상을 점검하십시오.
수분 침투: 습기가 발견된 경우 환경 밀봉이 실패한 것입니다. 커넥터 후면의 고무 그로밋이 제대로 장착되었는지 확인하고 커플링 너트를 완전히 조이십시오. 영구적인 실외 수리의 경우, 커넥터 인터페이스 위에 방수 밀봉 테이프를 한 겹 감싸 적용하십시오.
커넥터 결합이 어려운 경우: 크로스 스레딩, 먼지 또는 변형 여부를 확인하십시오. 절대로 무리해서 연결하지 마십시오. 호환되는 N 타입을 사용하고 있는지 확인하십시오(혼동하여 50-오옴 및 75-옴 버전을 혼용하지 마십시오).
