A hím és női csatlakozók precíziós interfészalkotó elemként működnek, lehetővé téve a jelátvitelt a kommunikációs eszközökön, mikrohullámú összeállításokon, radarszervezeten, légiközlekedési platformokon és fogyasztói elektronikai termékeken keresztül. Férfi csatlakozóknak a csatlakozók kiálló középső tűket tartalmaznak, míg a hím csatlakozók pontosan méretezett fogadófészkeket tartalmaznak, amelyek ezeket a tűket fogadják fel szigorú méreti tűréssel. A hím és nőstény csatlakozók megfelelő kiválasztása és összekapcsolása biztosítja az optimális impedancia-illesztést és a jelminőséget az RF-út teljes hosszában.
A hangszerekben a hím és nőstény csatlakozók alapvető szerepet játszanak a hang egyik eszközről a másikra történő továbbításában. Például amikor a fejhallgatóját becsatlakoztatja a telefonjába, akkor a fejhallgató hím végét csatlakoztatja a LINKWORLD nőstény csatlakozóhoz. sma to sma csatlakozó telefon végével. Ez teszi lehetővé, hogy a hang eljusson füledbe. Nem tudnánk élni ezek nélkül a kapcsolókon és láncokon, vagy legalábbis az audioszerkezeteink nem lennének túl jók.

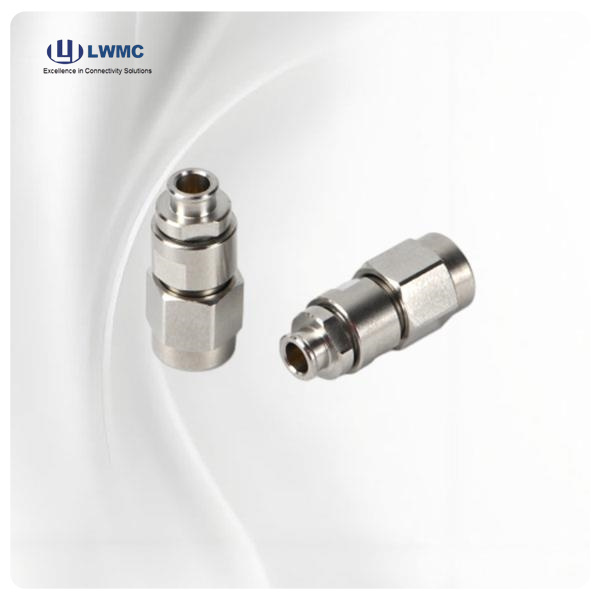

A férfi és anya csatlakozók közötti optimális RF-teljesítmény eléréséhez elengedhetetlen a megfelelő interfész-illesztés. A férfi központi tűt koncentrikusan kell illeszteni a női fogadóaljzathoz az összekapcsolás előtt. A LINKWORLD pontos csatlakozóknál a menetes csavarozási mechanizmusoknak zavartalanul kell működniük, és a gyártó által megadott nyomatékértékre kell őket meghúzni – tipikusan 3–5 hüvelykfont (in-lbs) az SMA interfészeknél. Győződjön meg arról, hogy a kábelcsatlakozások megfelelően vannak befejezve, hogy a kapcsolaton keresztül állandó jellemző impedanciát biztosítsanak.

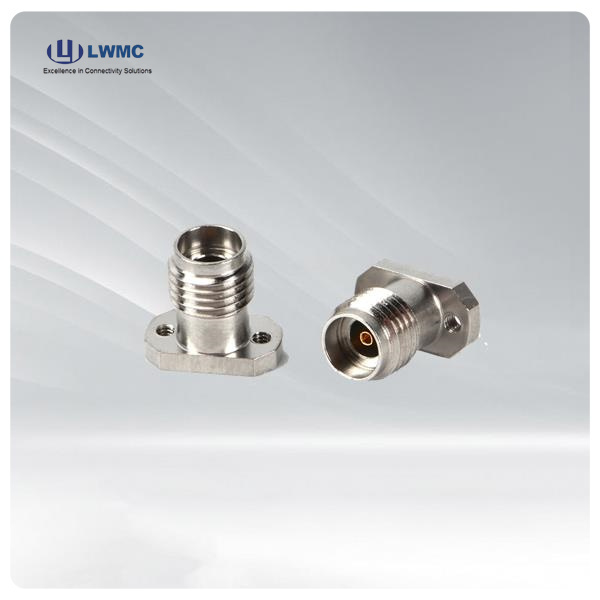

RF- és mikrohullámú infrastruktúrában a pontos hím és nőstény csatlakozók megbízható jelátvitelt tesznek lehetővé a rendszerelemek között. Az SMA, az N-típusú, 2,92 mm és a BNC csatlakozók gyakran használatosak távközlési bázisállomásokon, mikrohullámú kapcsolatokon és mérőeszközökön. Minden csatlakozócsalád meghatározott frekvenciatartományra van méretezve – egyenáramtól a milliméterhullámú tartományig –, és a pontos felületek minimális behelyezési veszteséget és visszaverődést biztosítanak radarantennarendszerekben és műholdas kommunikációs rendszerekben.
Az RF-rendszerekben fellépő teljesítménycsökkenés gyakran a csatlakozófelületeknél kezdődik. Ha jelveszteség, megnövekedett VSWR-érték vagy szakadozó adás lép fel mikrohullámú összeállításokban vagy radarberendezésekben, ellenőrizze a hím és női csatlakozófelületeket szennyeződés, mechanikai sérülés vagy helytelen befeszítési nyomaték szempontjából. Győződjön meg arról, hogy a csatlakozók megfelelően össze vannak kötve, és a központi érintkezők nem mutatnak deformációt. Cserélje ki az összes kopásos vagy sérült csatlakozót, hogy visszaállítsa a jel integritását a küldetés-kritikus légiközlekedési és védelmi alkalmazásokban.
