Dans le paysage diversifié et en constante évolution de la conception des systèmes RF, l'interopérabilité constitue un défi permanent. Cet adaptateur de précision permet une transition fluide et à faibles pertes entre le connecteur De type N robuste et l'interface compacte SMA. En assurant une connexion sécurisée et électriquement stable, elle facilite l'intégration des systèmes, les configurations de test et de mesure, ainsi que les déploiements sur le terrain, garantissant que les problèmes de compatibilité n'entravent ni la performance ni l'innovation dans les domaines des télécommunications, de l'aérospatiale et de la défense.
La Adaptateur N vers SMA est un connecteur hybride méticuleusement conçu pour gérer la transition entre deux normes physiques et électriques distinctes. Le côté connecteur N se caractérise par son écrou de fixation fileté plus grand, conçu pour supporter des puissances élevées et une grande durabilité environnementale jusqu'à 11 GHz. Le côté SMA présente une interface plus petite et filetée, reconnue pour ses performances en hautes fréquences allant jusqu'à 18 GHz, ainsi que pour son utilisation courante dans les modules miniaturisés. En interne, l'adaptateur est constitué d'une ligne de transmission continue de 50 ohms. Le défi principal de conception réside dans la gestion de la transition d'impédance entre le conducteur central plus grand du type N et la broche plus petite du SMA. Les adaptateurs de haute qualité provenant de fabricants tels que Linkworld y parviennent grâce à un usinage précis du support diélectrique et du conducteur central, garantissant une réflexion du signal minimale (faible ROS) et des pertes d'insertion réduites sur toute la bande passante de fonctionnement.

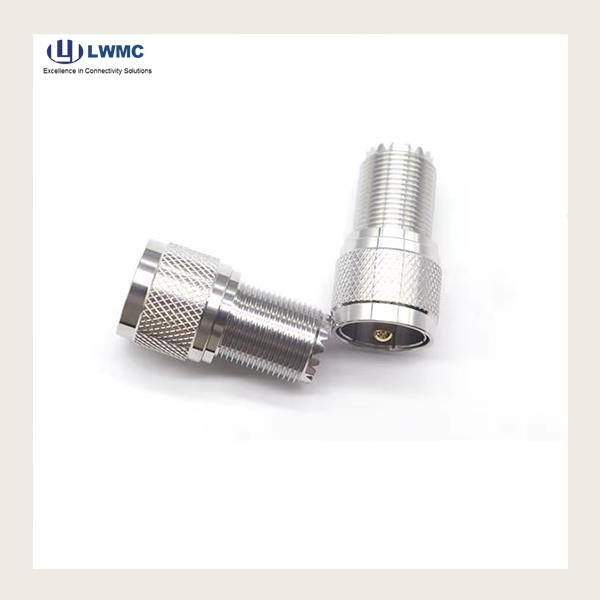

La valeur principale de l'adaptateur N vers SMA réside dans sa polyvalence axée sur les applications. Il constitue un outil indispensable dans plusieurs scénarios clés :
Test et mesure : Connexion d'instruments de laboratoire (par exemple, analyseurs de spectre, analyseurs de réseaux vectoriels équipés de ports SMA) à des dispositifs de terrain, des antennes ou des composants système terminés par des connecteurs de type N.
Infrastructure de télécommunications : Raccordement d'unités radio modernes ou de systèmes d'antennes actives (souvent dotés d'interfaces SMA) à des câbles d'alimentation, des filtres ou des antennes de station de base hérités utilisant l'interface plus robuste de type N.
Aérospatiale et défense : Interface entre des équipements extérieurs ou montés sur véhicules renforcés (utilisant des connecteurs de type N) et l'avionique interne, des points de test ou des équipements portatifs de diagnostic (utilisant des connecteurs SMA).
Prototypage et service sur site : Fournir une solution d'interface souple et reconfigurable s'adaptant à divers besoins de connexion sans nécessité de solutions sur mesure ensembles de câbles , accélérant ainsi les cycles de développement et simplifiant la maintenance.

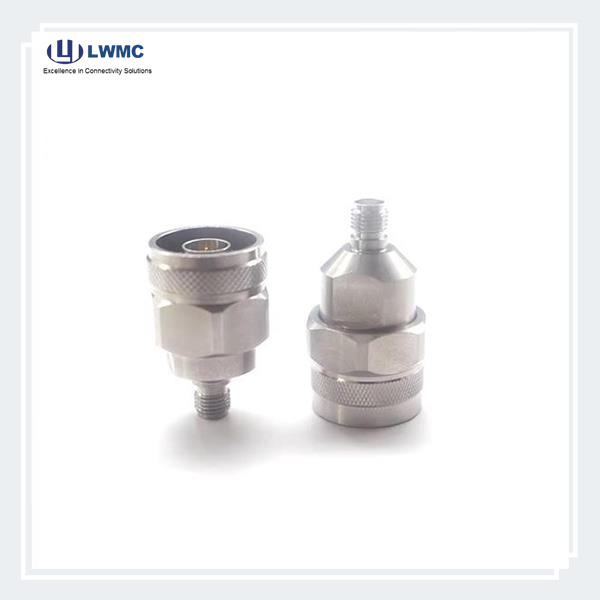

Le choix du bon adaptateur N vers SMA nécessite une compréhension de ses paramètres de performance afin de garantir qu'il répond aux exigences de l'application spécifique. Les spécifications essentielles incluent :
Plage de fréquence : L'adaptateur doit supporter la fréquence de fonctionnement requise. Bien que les connecteurs N soient homologués jusqu'à 11 GHz et les SMA jusqu'à 18 GHz, la plage effective de l'adaptateur dépend de la qualité de sa conception interne.
TOS (rapport d'ondes stationnaires) : Un indicateur clé des réflexions de signal. Les adaptateurs de haute qualité maintiennent un faible TOS (par exemple <1,25:1) sur toute leur plage spécifiée.
Perte d'insertion : La quantité de puissance du signal perdue dans l'adaptateur lui-même, qui doit être minimale.
Configuration des polarités : Les adaptateurs sont disponibles en différentes configurations (par exemple, N mâle vers SMA femelle, N femelle vers sma mâle ). Le choix correct dépend des ports des équipements à relier.
Qualité de construction : Les matériaux sont essentiels. Les boîtiers en acier inoxydable passivé offrent une résistance à la corrosion, et les contacts en cuivre béryllium plaqués or garantissent une conductivité optimale ainsi qu'une longue durée de couplage.
Dans une chaîne de signal RF, chaque point de connexion peut être une source de dégradation. Un adaptateur mal fabriqué peut devenir l'élément faible, introduisant des pertes ou des réflexions inacceptables. Les adaptateurs N vers SMA de Linkworld sont conçus pour être l'élément le plus solide. Nous y parvenons grâce à un usinage CNC de précision respectant des tolérances strictes, à l'utilisation de matériaux haut de gamme pour une grande durabilité, et à un procédé de placage assurant des performances électriques constantes. Chaque adaptateur fait l'objet de tests électriques rigoureux afin de vérifier son ROS et d'autres paramètres avant expédition.
