En el ámbito de la electrónica de radiofrecuencia (RF) y microondas, la integridad de la conexión física es tan crítica como el rendimiento de los componentes mismos. El cable SMA macho conjunto de cables —un cable coaxial terminado con un conector SubMiniatura versión A (SMA) macho—sirve como un bloque fundamental para innumerables sistemas modernos. Diseñado para funcionar de forma confiable hasta 18 GHz (o más alto en versiones de precisión), esta interfaz compacta y robusta es el estándar de facto para conectar módulos RF, antenas, filtros y equipos de prueba. Su mecanismo de acoplamiento roscado proporciona conexiones seguras y resistentes a las vibraciones, esenciales para mantener la integridad de la señal en entornos dinámicos. Desde infraestructuras 5G y comunicaciones por satélite hasta dispositivos médicos e instrumentación de laboratorio, el cable SMA macho es una herramienta indispensable para ingenieros que exigen precisión y fiabilidad en el espectro de microondas.
El uso de conjuntos de cable SMA macho ofrece un conjunto atractivo de ventajas para el diseño y funcionamiento del sistema. Su beneficio principal es un rendimiento consistente en alta frecuencia. Diseñados con precisión para mantener una impedancia estable de 50 ohmios, minimizan la reflexión de señal (relación de onda estacionaria baja) y la pérdida de inserción, asegurando una transmisión de señal limpia hasta 18 GHz y más allá. En segundo lugar, proporcionan una excelente estabilidad mecánica. La interfaz de acoplamiento roscada ofrece una resistencia superior a vibraciones y golpes en comparación con alternativas de tipo empalme como Conectores BNC , lo que los hace ideales para aplicaciones aeroespaciales, móviles o de alta confiabilidad. Además, su tamaño compacto permite interconexiones de alta densidad en entornos con restricciones de espacio, como dentro de radios, sistemas de matriz faseada o bastidores de prueba. Por último, la amplia adopción del estándar SMA garantiza compatibilidad y disponibilidad generalizadas, simplificando el abastecimiento y la integración de sistemas a través de una cadena de suministro global.

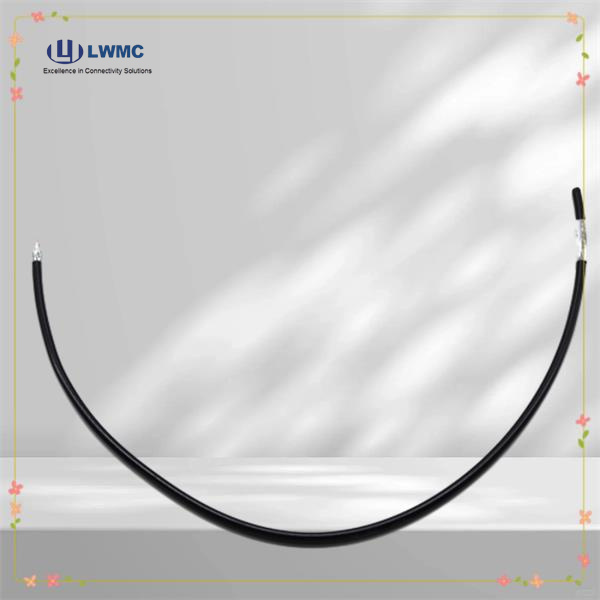

La instalación correcta es fundamental para aprovechar al máximo el potencial eléctrico y mecánico de una conexión SMA. El proceso comienza con un manejo cuidadoso para evitar dañar el delicado pasador central del conector macho. Durante el acoplamiento, alinee el conector directamente con el puerto hembra y enrosque manualmente las roscas. Una vez ajustado a mano, utilice una llave de torque calibrada para conectores SMA y aplique el torque final especificado, generalmente entre 5 y 8 libras-pulgada (in-lbs). Evite usar alicates o apretar en exceso, ya que esto podría deformar permanentemente el conector, cruzar las roscas de la interfaz o aplastar el dieléctrico, lo que provocaría un deterioro del rendimiento eléctrico y posibles fallos. Para la instalación de cables, mantenga un radio de curvatura mayor que la especificación mínima del cable (a menudo 10 veces el diámetro exterior) para prevenir dobleces, los cuales pueden alterar la impedancia y causar pérdida de señal. Al desconectar, siempre sujete la tuerca de acoplamiento, nunca el cable ni el cuerpo del conector, para evitar tensiones.

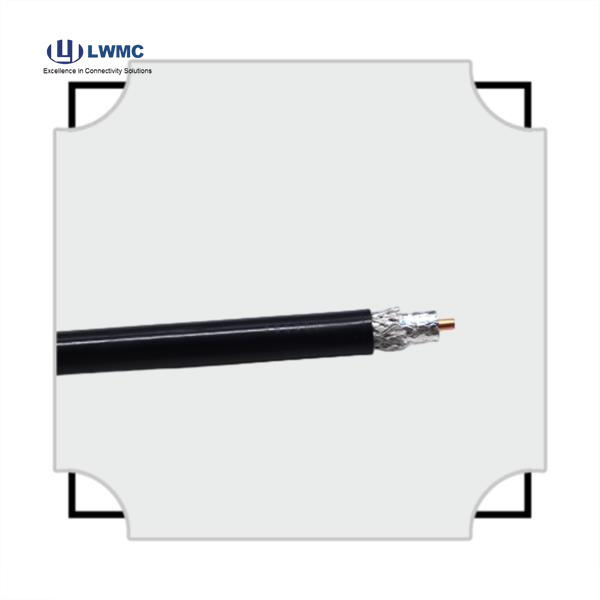

Comprender la distinción entre SMA Macho y los cables macho y hembra es esencial para un montaje correcto del sistema. La diferencia se define por el género del contacto central. Un ensamblaje de cable SMA macho tiene un conector con un pasador central, mientras que un ensamblaje SMA hembra tiene un conector con un orificio receptor diseñado para recibir ese pasador. Esta es una distinción puramente mecánica; su rendimiento eléctrico y clasificaciones de frecuencia son idénticos cuando provienen de la misma línea de productos. En la práctica, los puertos de los equipos suelen ser hembra (por ejemplo, en un analizador de espectros o módulo RF), lo que requiere un cable con conector macho para interconectarse con ellos. Por el contrario, para conectar dos dispositivos o cables con extremos macho, se requiere un adaptador SMA hembra a hembra (acoplador tipo barril). Elegir el género correcto es el primer y paso más crítico al planificar cualquier interconexión RF.
Los cables macho SMA son imprescindibles para dispositivos de alta frecuencia debido a su precisión eléctrica diseñada. A medida que las frecuencias de señal aumentan hasta el rango de gigahercios, la longitud de onda disminuye, lo que hace que las dimensiones físicas del conector sean críticamente importantes para el control de impedancia. La interfaz SMA está diseñada con geometría precisa para mantener una impedancia característica constante de 50 ohmios a estas frecuencias, evitando desajustes de impedancia que causan reflexiones de señal, ondas estacionarias y pérdidas. Esta precisión garantiza una transferencia de señal precisa en aplicaciones sensibles, como mediciones de analizador de red vectorial (VNA), etapas frontales de radar, enlaces de radio de microondas y dispositivos de prueba digitales de alta velocidad. En esencia, el cable macho SMA proporciona una extensión predecible y de baja pérdida de la circuitería interna del dispositivo, convirtiéndolo en un conducto esencial para preservar la fidelidad de las señales de alta frecuencia desde el origen hasta el destino.
