En el ámbito de los sistemas de radiofrecuencia (RF), la transmisión confiable de señales depende de una asociación fundamental: el conector macho y el conector hembra. Este par acoplado forma la interfaz esencial para todos Conectores RF , conjuntos de cables coaxiales y adaptadores RF. Comprender cómo identificar, seleccionar y mantener estas conexiones es fundamental para garantizar un rendimiento óptimo y prevenir la degradación costosa de la señal o el fallo del sistema.
En terminología de RF, el género se define por el contacto central, no por el mecanismo externo de acoplamiento. Esta es una distinción crucial respecto a otros campos eléctricos.
Conector macho (enchufe): Caracterizado por un pasador central saliente. La carcasa exterior suele tener roscas internas.
Conector hembra (Jack): Caracterizado por un conector central hundido diseñado para recibir el pasador macho. La carcasa exterior generalmente tiene roscas externas.
Una regla sencilla: El pasador está dentro. Si el contacto central sobresale, es macho. Si es un conector hueco, es hembra. Esto es válido para todas las series de RF comunes como SMA, N-Type, Compañía transnacional , y BNC (aunque BNC utiliza un acoplamiento tipo bayoneta en lugar de roscas).

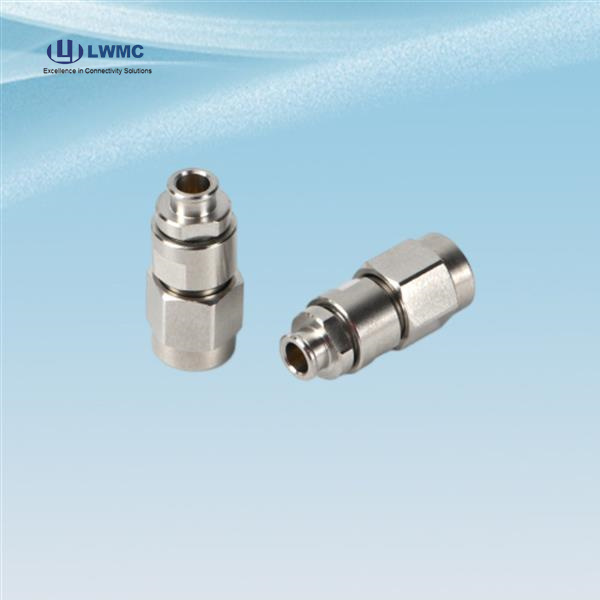

Seleccionar el par adecuado va más allá de simplemente hacer coincidir sexos. Una combinación correcta garantiza compatibilidad mecánica y rendimiento eléctrico.
La serie/tipo debe coincidir: un conector SMA macho solo puede acoplarse correctamente con un conector SMA hembra. Forzar series diferentes (por ejemplo, SMA macho a N hembra) requiere el adaptador correcto Adaptador rf .
La impedancia debe coincidir: casi todos los sistemas de RF utilizan conectores de 50 ohmios. Acoplar un conector de 50 ohmios con uno de 75 ohmios (común en video) causará reflexión significativa de la señal y pérdidas.
Especificaciones de rendimiento: para aplicaciones de alta frecuencia, asegúrese de que ambos conectores tengan clasificación para el rango de frecuencia requerido (por ejemplo, hasta 18 GHz para SMA). La calidad del material (por ejemplo, chapado en oro) también afecta las pérdidas y la durabilidad.
Contexto de aplicación: los conjuntos de cable coaxial suelen terminarse con un par de conectores macho y hembra. Los adaptadores de RF a menudo combinan extremos macho y hembra de la misma o diferente serie para resolver problemas específicos de interfaz.

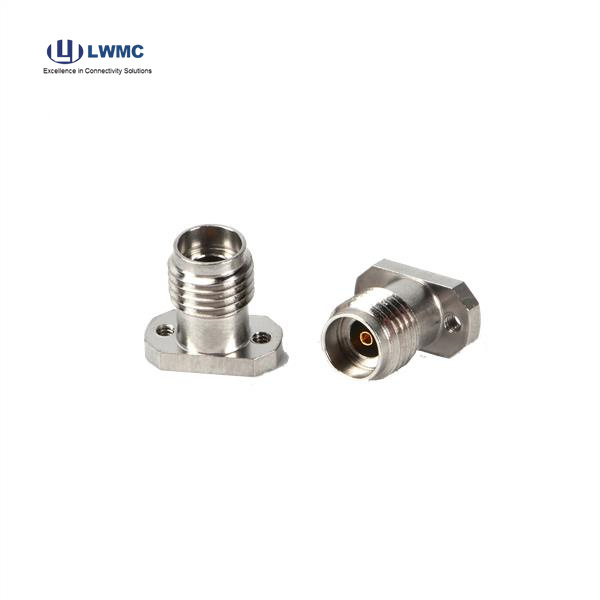

Una conexión suelta aumenta la resistencia, provoca intermitencia de la señal y eleva la ROE.
Verifique si está poco apretado: Para conectores roscados (SMA, N), asegúrese de que se hayan apretado según la especificación del fabricante utilizando una llave adecuada. Apretar solo a mano puede no ser suficiente.
Inspeccione el desgaste: Después de muchos ciclos de acoplamiento, el conector hembra puede ensancharse ligeramente y el pin macho puede desgastarse, reduciendo el agarre. Revise si hay daños visibles. La única solución permanente para un desgaste significativo es reemplazar el conector o el conjunto de cable.
Examine los mecanismos de acoplamiento: Para los de tipo bayoneta (BNC), asegúrese de que el pin esté completamente insertado y girado hasta que encaje y se bloquee. Para los de enganche rápido (SMB), verifique que el mecanismo de resorte no esté dañado.
Verifique la integridad del adaptador: Si la conexión incluye un adaptador RF, asegúrese de que el propio adaptador no sea la causa de la holgura.

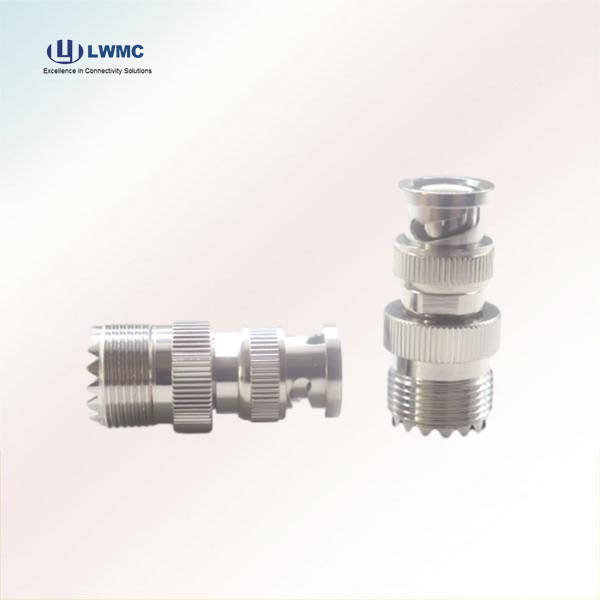

Una conexión confiable es segura, eléctricamente estable y duradera. Siga esta lista de verificación:
Limpieza: Antes de acoplar, inspeccione y limpie ambos contactos con aire comprimido y alcohol isopropílico. Incluso los residuos más pequeños pueden impedir el flujo de señal.
Alineación y roscado adecuados: Siempre alinee los conectores directamente y comience a enroscarlos a mano para evitar dañar la rosca, lo cual puede destruir las roscas instantáneamente.
Use el par de apriete correcto: Utilice una llave de par calibrada para conectores roscados. Esto aplica la presión perfecta para un contacto eléctrico óptimo sin dañar las roscas ni el dieléctrico.
Protección contra esfuerzos: Para conexiones por cable, utilice protectores o abrazaderas de sujeción adecuadas para evitar que la fuerza de flexión se transfiera al cuello del conector, lo que podría romper la soldadura o la unión por prensado en el interior.
Utilice protección: Instale siempre tapas protectoras contra el polvo en los conectores desacoplados para prevenir daños físicos y la contaminación de los contactos centrales críticos.
