Στη βάση αξιόπιστων RF συστημάτων, όπου RF Προσαρμογείς και Συναρμολογημένα καλώδια συναξονικού τύπου αποτελούν τις βασικές διαδρομές για τη μετάδοση σημάτων, οι εξαρτήσεις N αρσενικού και θηλυκού τύπου αποτελούν τα θεμελιώδη δομικά στοιχεία. Αυτές οι υποδοχές, που χαρακτηρίζονται από την ισχυρή τους σπειροειδή διεπαφή σύζευξης, έχουν σχεδιαστεί για να παρέχουν ασφαλείς, αδιάβροχες και υψηλής απόδοσης συνδέσεις. Ο συμπληρωματικός τους σχεδιασμός είναι καθοριστικός για τη δημιουργία πλήρων, λειτουργικών συνδέσεων σε εφαρμογές που κυμαίνονται από κυψελωτά δίκτυα μέχρι όργανα αεροδιαστημικής, εξασφαλίζοντας ότι κάθε σύνδεση ξεκινά με μια στέρεη βάση.
Η N Άντρας σύνδεσμος ο N αρσενικός σύνδεσμος, ή πλαγιού, χαρακίζεται από το εσωτερικό σπείρωμα στο παξιμάδι της σύνδεσης και ένα εξέχον κεντρικό πείρο. Το αντίστοιχό του, ο N θηλυκός σύνδεσμος, ή υποδοχή, διαθέτει εξωτερικό σπείρωμα και μία υποδοχή σχεδιασμένη να δεχει τον αρσενικό πείρο. Αυτή η διεπαφή με σπείρωμα αποτελεί χαρακιριστικό γνώρισμα, προσφέροντας μία ασφαλή, ανθεκτική στην ταλάντευση σύνδεση η οποία μπορεί να αντέξει προκλήσεις από το περιβάλλον. Κατασκευασμένοι με ακρίβεια από υλικά όπως χαλκός με επίχριση ή επίχρυσωση, αυτοί οι σύνδεσμοι κατασκευάζονται για να διατηρήσουν μία σταθερή αντίσταση 50-ohm (ή 75-ohm για εφαρμογές βίντεο) και να λειτουργήσουν αξιόπιστα έως και 11 GHz. Η συμπληρωματική τους φυσική και ηλεκτρική σχεδίαση εξασφαλίζει ότι λειτουργούν συντονισμένα για να δημιουργήσουν μία ομαλή, συνεχή γραμμή μετάδοσης όταν συνδεθούν.
Οι N αρσενικοί και N θηλυκοί σύνδεσμοι είναι διαδεδομένοι σε πολλές βιομηχανίες λόγω της ανθεκτικότητας και απόδοσης τους. Συνηθισμένες εφαρμογές περιλαμβάνουν:
Συστήματα κεραιών: Οι συνδετήρες N θηλυκοί συναντώνται συχνά ως θύρα σε κεραίες σταθμών βάσης, ενώ οι συνδετήρες N αρσενικοί τερματίζουν τα κοαξονικά καλώδια τροφοδοσίας.
Δοκιμή και μέτρηση: Οι γεννήτριες σημάτων, οι αναλυτές φάσματος και οι αναλυτές δικτύων χρησιμοποιούν συχνά θηλυκούς συνδετήρες N για την τοποθέτηση σε πίνακες. Τα καλώδια δοκιμής τερματίζουν αντίστοιχα με συνδετήρες N αρσενικούς.
Ασύρματη υποδομή: Αποτελούν την κρίσιμη διεπαφή μεταξύ ραδιοφώνων, ενισχυτών και φίλτρων εντός του εξοπλισμού κυψελοειδών δικτύων και μικροκυμάτων.
Συναρμολόγηση κοαξονικού καλωδίου: Εξυπηρετούν ως σημεία τερματισμού για προσαρμοσμένες και τυποποιημένες συναρμολογήσεις κοαξονικών καλωδίων, δημιουργώντας έτοιμα jumpers ή καλώδια διασύνδεσης.
Ο ρόλος τους είναι θεμελιώδης· αποτελούν το σημείο εκκίνησης για οποιαδήποτε σύνδεση συστήματος, είτε απευθείας συνδεδεμένη είτε μέσω ενδιάμεσων RF adapters .

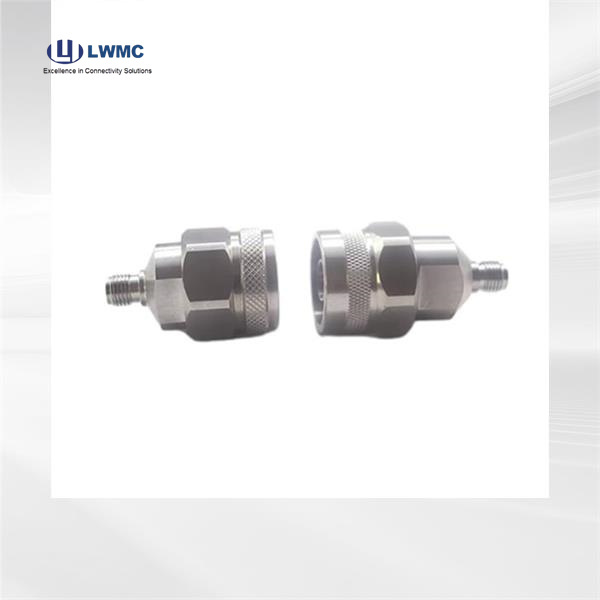

Η απόδοση ενός συστήματος RF εξαρτάται από την ποιότητα των βασικότερων συνδέσεών του. Οι σωστά συζευγμένοι συνδετήρες N αρσενικοί και θηλυκοί παρέχουν εξαιρετική θωράκιση από ηλεκτρομαγνητικές παρεμβολές (EMI) λόγω της πλήρους μεταλλικής επαφής μεταλλικού. Η σπειροειδής σύζευξη διασφαλίζει σταθερό βάθος σύζευξης, κάτι κρίσιμο για τη διατήρηση χαμηλού λόγου στάσιμου κύματος τάσης (VSWR) και την ελαχιστοποίηση της απώλειας σήματος. Για να εξασφαλιστεί η βέλτιστη απόδοση, είναι ζωτικής σημασίας να χρησιμοποιούνται συνδετήρες από την ίδια οικογένεια σύνθετης αντίστασης (όλοι 50-ohm ή όλοι 75-ohm), να είναι καθαροί και ανέπαφοι, και να εφαρμόζεται η σωστή ροπή σύζευξης (συνήθως 15-20 in-lbs) για να αποφεύγεται η υποσφίξη (που μπορεί να προκαλέσει απώλειες) ή η υπερσφίξη (που μπορεί να προκαλέσει ζημιά στα σπειρώματα).

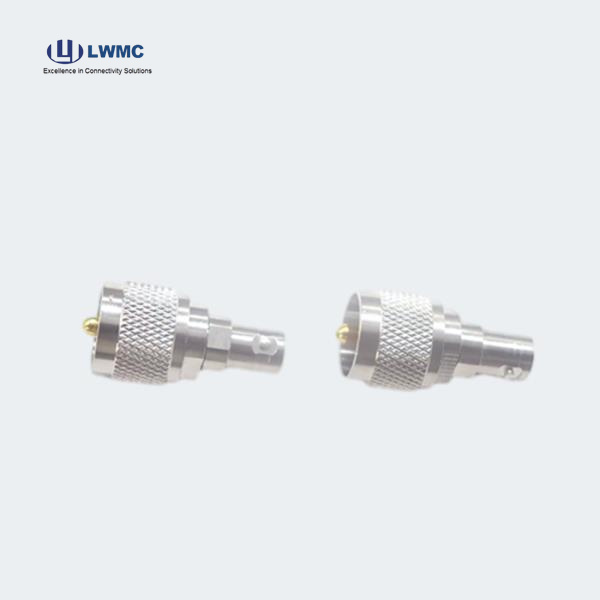

Η επιλογή του κατάλληλου τύπου συνδετήρα N είναι κρίσιμη για μια επιτυχή εγκατάσταση. Οι βασικές παράμετροι που πρέπει να ληφθούν υπόψη είναι:
Αντίσταση: Για τις περισσότερες RF επικοινωνίες, δοκιμαστικός εξοπλισμός και ασύρματα συστήματα, οι συνδέσεις 50-ohm είναι τυπικές. Για μετάδοση βίντσου και ορισμένες εφαρμογές καλωδιακής τηλεόρασης, χρησιμοποιούνται εκδόσεις 75-ohm. Φυσικά, μπορούν να ενωθούν μεταξύ τους, αλλά η αντίστασης αναντιστοιχία θα προκαλέσει σημαντική ανάκλαση σήματος και επιδείνωση.
Φύλο και Πολικότητα: Η τυπική πολικότητα έχει έναν θηλυκό επίκεντρο πείρο και έναν αρσενικό εξωτερικό επαφή. Πάντοτε επαληθεύστε το φύλο που απαιτείται από τη θύρα του εξοπλισμού σας (συνήθως θηλυκό) και τη λήξη του καλωδίου σας (συνήθως αρσενικό).
Ποιότητα Κατασκευής: Για δύσκολα περιβάλλοντα, ψάξτε για συνδέσεις με ανθεκτική επίστρωση, ελαστικά στεγανωτικά παρεμβύσματα για προστασία από την υγρασία (με βαθμίδα IP) και ισχυρή προστασία από τραβή. Η ποιότητα αυτών των μεμονωμένων συνδέσεων επηρεάζει άμεσα τη διάρκεια και την αξιοπιστία ολόκληρου του Συνδυασμού κοαξιαλών καλωδιών του οποίου γίνονται μέρος.
