Der HF-Koaxialstecker ist eine grundlegende, aber anspruchsvolle Komponente, die als essentielle Schnittstelle in jedem drahtlosen oder hochfrequenten System dient. Als Kernelement von RF-Verbindungen , und integraler Bestandteil sowohl von RF-Adaptern als auch von Koaxialkabel-Verbindungen, sorgt es für einen abgeschirmten, impedanzgesteuerten Pfad für elektromagnetische Signale. Die Auswahl, Installation und Wartung des richtigen Steckverbinders ist entscheidend für die Leistung, Zuverlässigkeit und Lebensdauer der gesamten HF-Kette, von einfachen Testaufbauten bis hin zu komplexen Telekommunikationsinfrastrukturen.
Die Auswahl des optimalen Steckers ist eine vielschichtige Entscheidung, die die Systemleistung direkt beeinflusst. Die wichtigsten Faktoren sind Frequenz, Leistung, Umgebung und bauliche Gegebenheiten. Für Hochfrequenzanwendungen bis zu 26,5 GHz sind Präzisionsstecker wie SMA oder 2,92 mm sind unerlässlich. Für robuste, leistungsstarke Außenanwendungen, wie z. B. in Mobilfunkbasisstationen, sind N-Type- oder 7/16 DIN-Steckverbinder Standard, da sie wetterfest sind und eine hohe Leistung bewältigen können. In platzbeschränkten Umgebungen oder bei starker Vibration bieten Steckverbinder mit Schnappverbindung wie SMB einen schnellen Kontakt, während BNC eine sichere Verriegelung mit Bajonettverschluss für Prüfgeräte bereitstellt. Stellen Sie immer sicher, dass die Impedanz des Steckverbinders (typischerweise 50 oder 75 Ohm) mit Ihrem System übereinstimmt. Zum Anschließen verschiedener Steckverbindertypen ist ein hochwertiger HF-Adapter erforderlich, wobei die Verwendung von Adaptern bei kritischen Signalpfaden so gering wie möglich gehalten werden sollte.

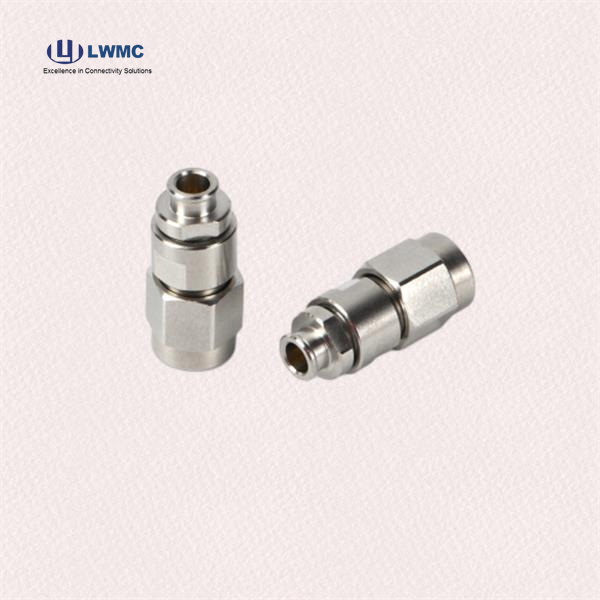

Selbst der hochwertigste Stecker versagt, wenn er falsch eingebaut wird. Eine sachgemäße Installation gewährleistet optimalen elektrischen Kontakt, mechanische Stabilität und Signalintegrität. Bei feldmontierbaren Steckverbindern erfordert dies den Einsatz der richtigen, kalibrierten Werkzeuge zum Crimpen oder Löten gemäß den Herstellerspezifikationen. Der häufigste Installationsfehler bei allen Steckertypen ist eine unsachgemäße Verbindung: Gewinde müssen von Hand ausgerichtet und eingeschraubt werden, um Schräggewinde zu vermeiden, und ein kalibrierter Drehmomentschlüssel sollte verwendet werden, um den vorgeschriebenen Anzugswert zu erreichen (z. B. 5–8 in-lbs bei SMA, 25–30 Nm bei 7/16 DIN). Übermäßiges Anziehen kann das Dielektrikum verformen und die Gewinde beschädigen, während zu geringer Anzug hohe Übergangswiderstände, Signalverluste und Empfindlichkeit gegenüber Vibrationen verursacht. Für Koaxialkabel-Steckverbinder , ist eine ordnungsgemäße Zugentlastung an der Steckeranschnittstelle entscheidend, um ein Herausziehen des Kabels und innere Beschädigungen zu verhindern.

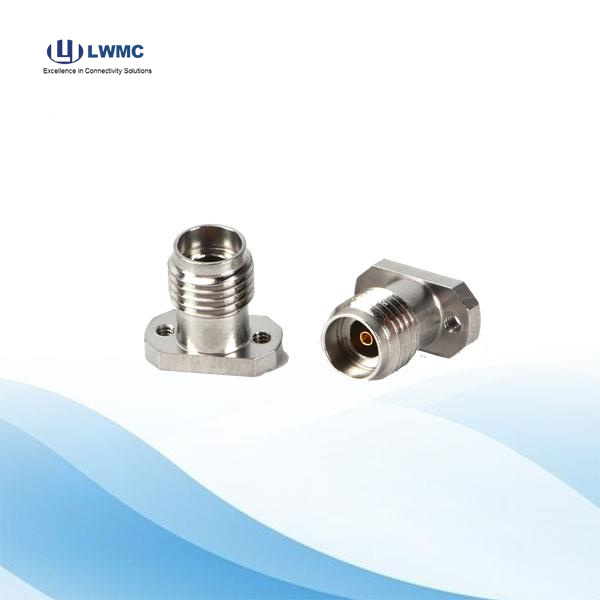

Die meisten Probleme mit der HF-Verbindung äußern sich als hoher Signalverlust, intermittierender Betrieb oder völliger Ausfall. Ein systematischer Ansatz ist entscheidend:
Hoher VSWR/Rückflussdämpfung: Dies wird häufig durch eine beschädigte Schnittstelle, Verschmutzung oder unsachgemäße Verbindung verursacht. Überprüfen Sie die männliche Kontaktstift auf Biegung und den weiblichen Kontakt auf Schmutz oder Beschädigung. Reinigen Sie die Kontakte mit Isopropylalkohol und stellen Sie sicher, dass der Stecker ordnungsgemäß angezogen ist.
Intermittierende Verbindung: Entsteht häufig durch eine lose Kupplung, einen abgenutzten weiblichen Kontakt oder ein versagendes Kabel in der Nähe der Anschlussstelle. Prüfen und erneut anziehen der Verbindung. Bewegen Sie das Kabel vorsichtig in der Nähe des Steckers, während Sie das Signal überwachen, um einen Kabelfehler zu identifizieren.
Kein Signal/völliger Ausfall: Prüfen Sie, ob schwere physische Beschädigungen vorliegen, wie z. B. ein gebrochener Mittelkontakt, ein zerquetschter Stecker oder ein vollständig durchtrenntes Kabel. Stellen Sie sicher, dass das Steckerpaar kompatibel ist (z. B. keine Vermischung von 50-Ohm- und 75-Ohm-Typen).
Wassereintritt: Bei Außeninstallationen kommt es zu Ausfällen, wenn Steckverbinder nicht ordnungsgemäß abgedichtet sind. Achten Sie auf Korrosion an den Kontakten. Verwenden Sie immer Steckverbinder mit der geeigneten IP-Schutzart und bringen Sie gemäß Vorgabe wasserdichtes Klebeband oder Dichtmittel auf.

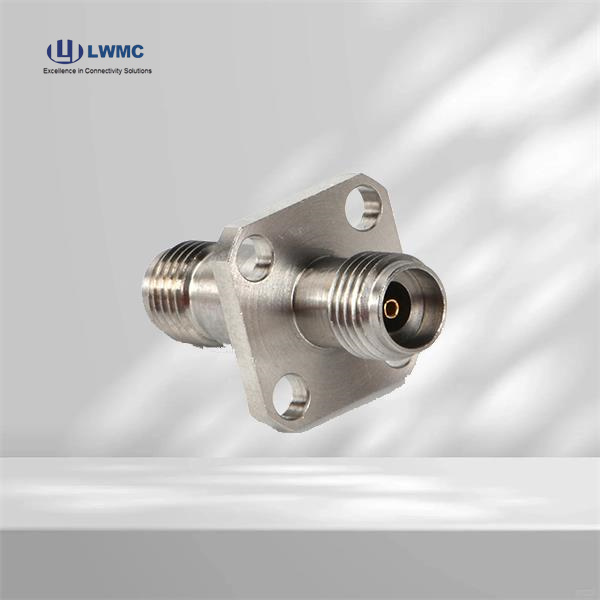

Die Steckverbindertechnologie entwickelt sich kontinuierlich weiter, um den Anforderungen moderner drahtloser Systeme gerecht zu werden. Wesentliche Fortschritte betreffen die Dichte, Leistung und Zuverlässigkeit:
Miniaturisierung: Steckverbinder wie 1.0/2.3 und 1.35 ermöglichen eine höhere Portdichte bei 5G-Massive-MIMO-Antennen und Small Cells und unterstützen Frequenzen bis zu 10 GHz und darüber hinaus bei geringerem Platzbedarf im Vergleich zu herkömmlichen N-Steckern.
Low-PIM (Passive Intermodulation)-Design: Da die Netze immer dichter belegt sind, sind ultraniedrige PIM-Steckverbinder (bewertet mit ≤ -165 dBc) mittlerweile Standard für die Infrastruktur. Fortschrittliche Kontaktdesigns, hochwertige Beschichtungen (häufig Silber) und spezielle Materialien minimieren nichtlineare Effekte, die Störungen verursachen.
Push-Pull- und Schnellverriegelungsmechanismen: Um eine schnelle, werkzeuglose Installation in dichten Anordnungen zu ermöglichen, ersetzen Steckverbinder mit sicherer Push-Pull-Verriegelung (z. B. die 4.3-10-Serie) zunehmend verschraubte Typen, wodurch die Installationszeit verkürzt wird, während gleichzeitig die Wetterfestigkeit und niedrige PIM-Werte erhalten bleiben.
Verbesserte Materialien und Beschichtungen: Fortschritte bei Dielektrika reduzieren Verluste bei höheren Frequenzen, während moderne Beschichtungstechniken die Korrosionsbeständigkeit sowie elektrische Leitfähigkeit über längere Einsatzdauer und mehr Steckzyklen hinweg verbessern.
