Ve složitém světě RF a mikrovlnných systémů často vyžaduje dosažení bezproblémové konektivity více než jen standardní kabel. Adaptér SMA Ženská na SMA samice představuje základní, avšak kritickou součástku, která umožňuje přímé připojení dvou zařízení nebo kabelových sestav se samčími SMA rozhraními. Tato jednoduchá, ale přesně navržená součástka funguje jako spojka, válcový adaptér nebo prodlužovací díl a zajišťuje nepřerušený tok signálu bez změny elektrické dráhy. Jako klíčová součást komplexního portfolia RF interconnect od společnosti Linkworld adaptér SMA samice na SMA samici demonstruje význam přesnosti při udržování integrity signálu ve široké škále aplikací, od testování a měření až po telekomunikace.
Hlavní funkcí adaptéru SMA matice na SMA matici je spojit dva Konektory SMA mužský v bezpečné, elektricky kontinuální sériové konfiguraci. Tyto adaptéry jsou vyrobeny z vysoce kvalitních materiálů, jako je nerezová ocel nebo mosaz s kontaktovými plochami pokovenými zlatem, a jsou přesně opracovány tak, aby po celé délce spojení zachovávaly stálou impedance 50 ohmů, což je klíčové pro minimalizaci odrazu signálu při vysokých frekvencích (obvykle až do 18 GHz u standardních verzí). Nejedná se pouze o pasivní spojky, ale o inženýrsky navržená rozhraní, která musí zachovávat mechanické i elektrické specifikace standardu SMA. Ať už jsou použity ke spojení kabelu s přípojkou zařízení, pro prodloužení stávajícího kabelového svazku nebo pro propojení dvou kusů měřicí techniky, tento adaptér zajišťuje spolehlivý a nízkoztrátový přechod.

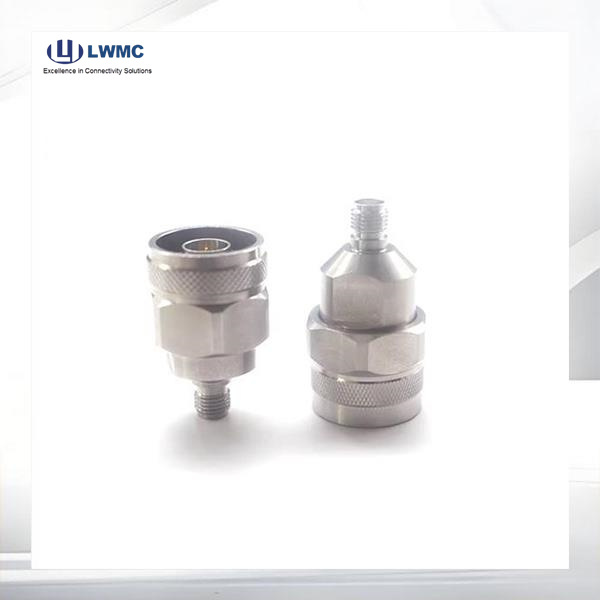

Využití těchto adaptérů přináší několik klíčových výhod pro návrh systémů a laboratorní práci. Jejich největší výhodou je nevídaná flexibilita a pohodlí. Eliminují potřebu speciálních kabelů tím, že umožňují použití standardních SMA Mužská -ukončené sestavy, které lze připojit nebo rozšířit za provozu. Tato modularita zjednodušuje rekonfiguraci systémů, tvorbu prototypů a nastavení zařízení v testovacích prostředích. Za druhé nabízejí nákladově efektivní řešení pro úpravu rozhraní a eliminují tak nutnost nákupu specializovaných kabelů pro každou jedinečnou situaci připojení. Dále, pokud pocházejí od kvalitního výrobce, jako je Linkworld, poskytují spolehlivý výkon, zajišťují stabilní připojení s minimálními vložnými ztrátami a vynikajícími charakteristikami VSWR. Jejich robustní závitové spojení navíc nabízí vyšší odolnost proti vibracím ve srovnání s variantami bez závitu, což je důležité u dynamických nebo terénně nasazovaných systémů.

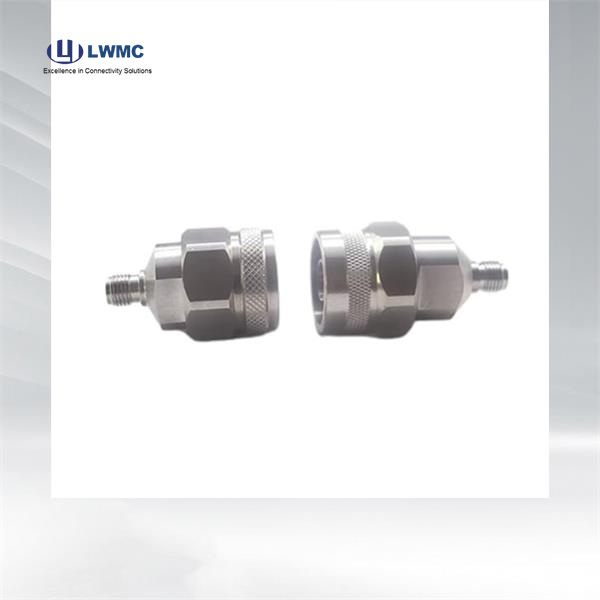

I když jsou tyto komponenty spolehlivé, mohou vzniknout problémy, pokud jsou nesprávně manipulovány nebo mají nižší kvalitu. Mezi běžné problémy patří:
Vysoká VSWR/ztráta signálu: To je často způsobeno použitím nepřesného nebo poškozeného adaptéru, nesouladem impedancí nebo nečistotami na spojovacích plochách. Zajistěte, že adaptér je klasifikován pro vaši provozní frekvenci, a zkontrolujte všechny kontakty na poškození nebo znečištění.
Přerušované připojení: Obvykle je způsobeno opotřebovaným nebo poškozeným závitem spojovacího mechanismu. Zkontrolujte závity na adaptéru i mužských konektorech na poškození. Nikdy nepřetahujte, protože to může deformovat křehké středové kontakty.
Obtíže při spojování: To může naznačovat nesoulad mezi standardy konektorů (např. 50-ohm vs. 75-ohm) nebo fyzické poškození. Ověřte kompatibilitu a zajistěte správné zarovnání konektorů před zašroubováním.
Nízká stabilita fáze: V citlivých měřicích zařízeních mohou nízkokvalitní adaptéry způsobovat změny elektrické délky. Pro kritické aplikace určete přesné adaptéry s garantovanými výkonovými parametry.
Systémový přístup – zajištění čistoty, použití správného krouticího momentu a výběr kvalitních komponent – vyřeší většinu problémů.
Ve spojení s RF systémy , termín „zvyšování síly signálu“ se nevztahuje na zesílení, ale na udržení původní síly signálu minimalizací ztrát. Kvalitní spojka SMA femuru na SMA femuru je v tomto ohledu klíčová. Téměř ideální impedanční přizpůsobení a nízké vložené útlumy v místě spojení zabraňují zbytečnému oslabení signálu. To je obzvláště důležité u kaskádových systémů nebo dlouhých řetězců přenosu signálu, kde každý decibel má význam. Například v testovací sestavě, která propojuje generátor signálu přes více adaptéru s testovaným zařízením, zajišťují přesné spojky od společnosti Linkworld, že měření odrážejí skutečný výkon zařízení, nikoli ztráty způsobené propojovacím systémem. Nakonec správný adaptér funguje jako průhledné spojení, které umožňuje plnou sílu a integritu signálu neporušeně dosáhnout cíle
