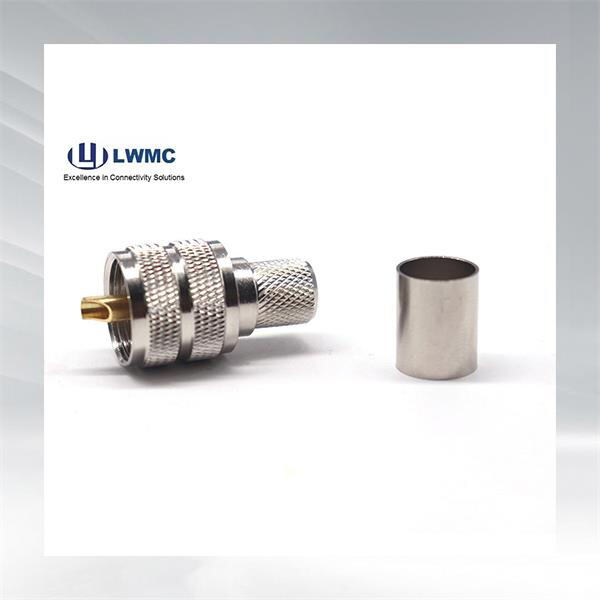

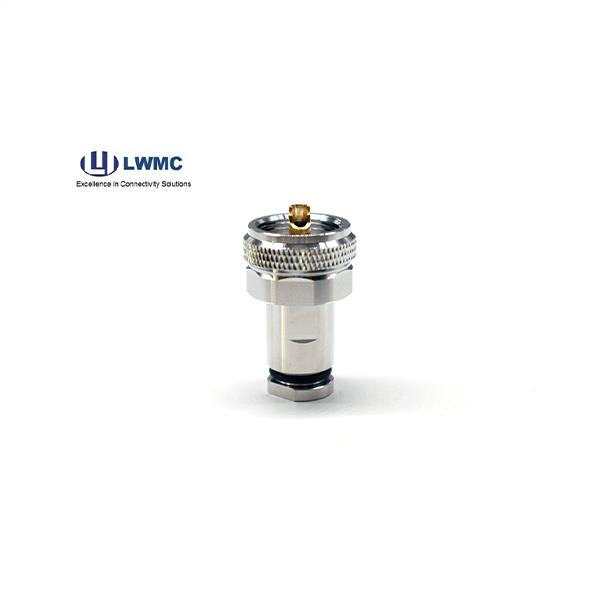

В разнообразния пейзаж на радиочестотната (RF) свързаност някои компоненти се отличават със своята издръжливост, простота и широко разпространено прилагане. Мъжки конектор UHF , по-известен като PL-259, е един такъв компонент. Разпознаваем по характерната си резбова свързваща гайка и здрава конструкция, този конектор служи като надежден работен кон за десетилетия в приложения, простиращи се от любителско радио и предаване до обществена безопасност и морски комуникации. Конструиран предимно за HF до VHF спектъра, UHF мъжкият конектор се отличава в среди, където механичната издръжливост и защитата от околната среда се поставят на първо място пред ултрависокочестотна производителност. Той представлява основен интерфейс в РЧ системите, осигуряващ сигурна и стабилна връзка за коаксиални кабели при изискващи полеви условия.
UHF мъжкият конектор е проектиран за издръжливост. Неговата отличителна черта е грубата, нарязана външна черупка, която се съединява със съответстваща Uhf женски (SO-239) сок, създаваща механично сигурна връзка, устойчива на вибрации и случайно откачане. Обикновено изработена от латун с никелово покритие или други корозоустойчиви материали, конструирана да издържа на сурови вънни среди. Свързващият елемент използва запояване или клипсов стил за закрепване на коаксиалния кабел. Версията със запояване изисква централният проводник на кабела да бъде пуснат през и запоен към централния контакт на свързващия елемент, докато оплетеният проводник се запоява към корпуса на свързващия елемент. Тази конструкция, въпреки че изисква повече умение при монтажа, създава много здрава и постоянна връзка, което я прави идеална за фиксирани инсталации, изложени на елементите.
Комбинацията от здравина и прост дизайн на UHF мъжкия конектор е затвърдила неговата роля в няколко ключови сектора. Той остава задължителен елемент в любителските (аматьорски) радиостанции за свързване на предавателно-приемни устройства с антени и захранващи линии. Индустрията за вещание използва тези конектори за аудио, видео и двупосочни радиоантенни системи, особено в приложения за FM и VHF телевизия. В системите за обществена сигурност и земни мобилни радиосистеми (LMR) те се използват на антените на базови станции, мобилни устройства и ретранслатори, където са необходими надеждни високомощни връзки. Допълнително, конекторите са разпространени в определени морски комуникационни инсталации и по-стари военни резервни устройства. Тяхната полза е най-силно изразена в приложения, работещи под 500 MHz, където електрическата им производителност е напълно адекватна и механичните им предимства са най-ценени.
Истинската функционалност на UHF мъжкия конектор се реализира чрез правилна системна интеграция. Той е проектиран да се свързва с определени диаметри на коаксиални кабели, най-често RG-8, RG-213 и RG-58 (като последният често изисква преходна маншета). Конекторът формира критичния край на Съставката на коаксиалния кабел и неговата производителност зависи от правилна и внимателна инсталация. Освен това, за да се осигури гъвкавост на системата, е необходимо да се използват различни RF адаптери. Адаптери като UHF мъжки към N-Type женски или UHF мъжки към BNC женски са от голяма стойност. Те осигуряват безпроблемна връзка между старо UHF оборудване и съвременни устройства, използващи различни стандарти за конектори, като разширяват полезността на съществуващата инфраструктура, без да компрометират цялостността на връзката.

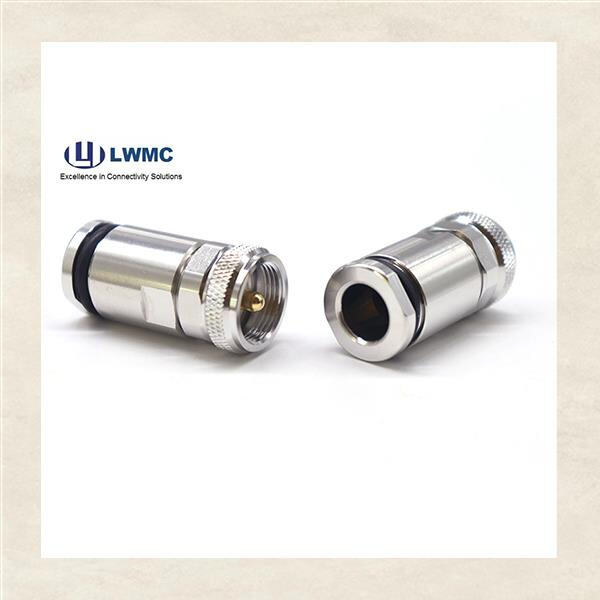

Правилната инсталиране на UHF мъжки конектор е умение, изискващо квалификация. То включва прецизно отстраняване на изолацията на кабела, внимателно запояване както на централния проводник, така и на оплетената броня, както и сглобяване на външната съединителна маншон. За полеви техници версиите с обвивка чрез пресоване предлагат по-бърз алтернативен метод, изискващ използване на инструменти. Поддържането предимно включва осигуряване на плътно завинтване на резбовото съединение и защита на интерфейса от корозия; използването на диелектрична грес за резбите може да бъде полезно. За потребителите, търсещи гарантирана производителност и надеждност, закупуването на предварително сглобени кабелни устройства от производител като Linkworld е най-оптималният избор.
