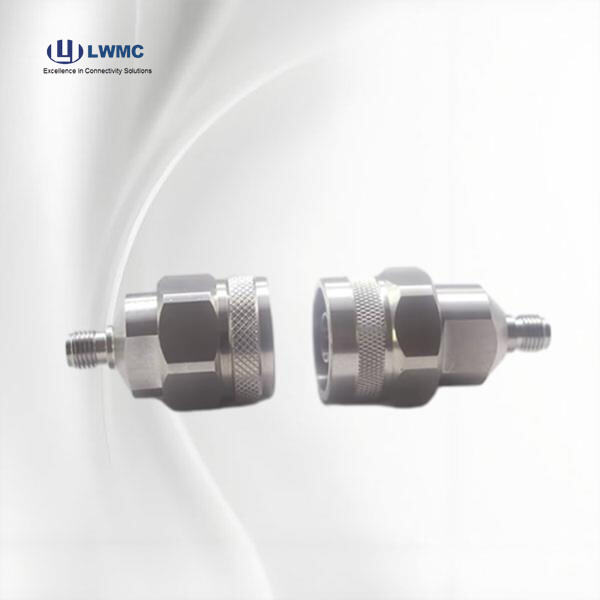

В съвременния RF системи , често се срещат устройства и компоненти с различни типове интерфейси. Ефективното преодоляване на тези несъвместимости е от решаващо значение за запазване на целостта на сигнала и функционалността на системата. Преходникът от SMA към N-тип е от съществено значение в този контекст, като осигурява плавен и надежден преход между компактния SMA интерфейс и по-здравия N-тип интерфейс. Този важен компонент позволява на инженери и техници да свързват устройства от различни стандарти, което улеснява гъвкавата интеграция, тестване и оптимизация на системите, без нужда от персонализирани решения или модификации на оборудването.
Употребата на Sma до n адаптер предоставя няколко ключови предимства. Първо, осигурява съвместимост на системата, което ви позволява директно да свързвате устройства, базирани на SMA (като много GPS модули, WiFi карти или преносими тестови щупове), към N-type инфраструктура (като антени на базови станции, усилватели с висока мощност или измервателно оборудване с по-големи портове). Това разширява полезността на съществуващото ви оборудване. Второ, поддържа цялостта на сигнала при прехода. Адаптерите с високо качество са проектирани да минимизират несъответствието на импеданса и отражението на сигнала, запазвайки производителността. Накрая, осигурява значителна икономия на разходи и време, като премахва нуждата от специализирани персонализирани кабели и позволява бързо преустройство на тестови стендове или полеви конфигурации.
Правилното обращение осигурява дълъг живот и оптимална производителност. Винаги използвайте динамометричен ключ за затегняне на резбовите връзки — обикновено 7-10 in-lbs за SMA и 12-15 in-lbs за N-Type — за да се избегне недостатъчно затегняне (което причинява загуба на сигнал) или прекомерно затегняне (което може да повреди резбата). При монтажа подкрепяйте и двата края на адаптера, за да се предотврати огъване на съединителя, особено по-малкия край с SMA. За поддръжка пазете съединителите чисти и без замърсявания; използвайте компресиран въздух или изопропилов алкохол и влакнени свабове за почистване. Винаги използвайте предпазни капачки, когато адаптерът не се използва, за да се предпазят контактите от прах, влага и механични повреди. Редовно проверявайте за признаци на износване, корозия или разхлабени части.
Изборът на подходящия адаптер от SMA към N зависи от конкретните изисквания на вашето приложение. Основните избори включват:
Конфигурация по пол: Най-често срещан е адаптер с жена SMA и мъжки N, използван за свързване на SMA-мъжки кабел към N-жена порта. Също така са налични обратни конфигурации (мъжки SMA към женски N). Уверете се, че пола на адаптера съвпада с пола на портовете, които трябва да свържете.
Импеданс: SMA и N конекторите предимно са стандарти от 50 ома. Уверете се, че адаптерът е указан като 50 ома за общо RF използване.
Клас на производителност: За лабораторни тестове или високочестотни приложения (до 18 GHz) изберете прецизен адаптер с висококачествени материали и покритие за минимален VSWR. За употреба на терен или обща свързаност, достатъчен е трайен комерсиален адаптер.
Конструкция: Помислете за прави или ъглови модели, в зависимост от ограниченията в пространството при вашата система.
Приложението на преходника от SMA към N обхваща множество области поради ролята му като универсален преводник. В телекомуникациите и мрежите се използва за свързване на клиентско оборудване (CPE) с SMA конектори към антени с N конектори на мачти или за връзка с по-големи разпределителни системи. В тестовата и измервателната техника позволява на ръчни анализатори с SMA портове да се свързват с тестови устройства, фиктивни товари или антенни системи с N тип, осигурявайки незаменима гъвкавост. В аерокосмическата и отбранителна индустрия той осигурява връзки между компактни бордови устройства с SMA и по-големи, здравословни кабелни системи с N тип. Преходникът също има значение в радиовещанието и системите за обществена безопасност, където оборудване от различни поколения и стандарти трябва да работи безпроблемно заедно.
