В днешния свързан свят надеждната предаване на сигнали е основа за комуникацията, излъчването, прехвърлянето на данни и безброй индустриални приложения. В сърцето на тези критични връзки са RF кабелите и съединители, които служат като основни пътища за радиочестотни сигнали. Изборът на правилните компоненти и осигуряването на тяхното качество е от първостепенно значение за постигане на оптимална производителност на системата, минимални загуби на сигнала и дългосрочна надеждност. Това ръководство разглежда ключови аспекти при избора, използването и поддържането на тези основни елементи.
Изборът на подходящия RF кабел и съединител изисква внимателна оценка на вашите конкретни нужди. Основните фактори, които трябва да се имат предвид, включват честотен диапазон, импеданс, мощност и работни условия. Например, приложенията с висока честота изискват кабели с ниско затихване на сигнала и съединители, оценени за производителност в GHz диапазона, като SMA или 2.92mm типове . Импедансът трябва да бъде съобразен в цялата система (обикновено 50 или 75 ома), за да се предотвратят отражения на сигнала. Освен това, при употреба навън или в сурови среди са необходими водонепроницаеми, здрави съединители и кабели с висококачествено екраниране и издръжлива обвивка, които да издържат на влага, екстремни температури и механично напрежение.

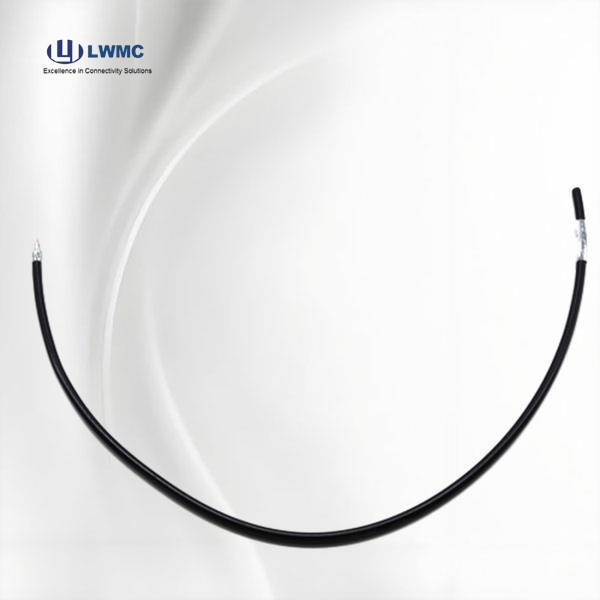

Индустриският сектор използва разнообразие от стандартизирани кабели и съединители, всеки от които е подходящ за различни цели. Често използваните коаксиални кабели включват гъвкави кабели от серия RG (напр. RG-58, RG-213) за обща употреба и алтернативи с по-ниски загуби като LMR или еквивалентни кабели за по-дълги разстояния. За критични, високочестотни фиксирани пътища полу-твърдите кабели предлагат изключителна екранировка и фазова стабилност. Популярните семейства от съединители включват повсеместно използвания SMA за приложения до 18 GHz, здравословния N-тип за мобилни мрежи и инфраструктура, бързозащелкващия bNC за тестово оборудване и високопроизводителния 7/16" DIN за високомощни предавателни приложения. Адаптерите осигуряват безпроблемни преходи между тези различни типове интерфейси.

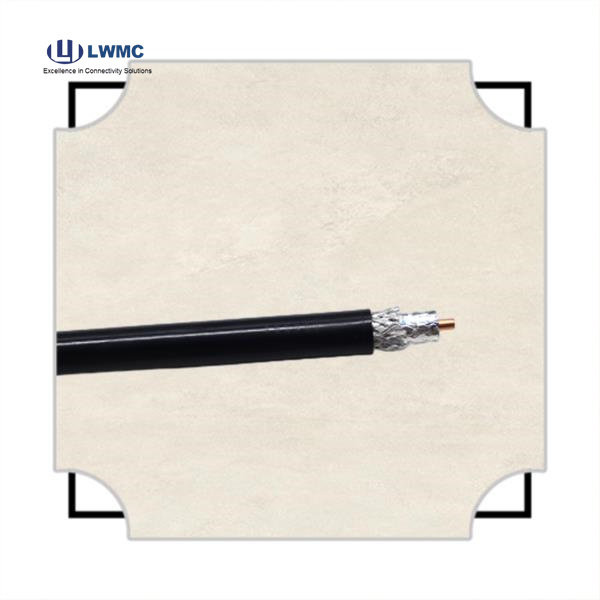

Качеството на RF кабелите и съединителите директно влияе върху цялостността на цялата верига за предаване на сигнала. Некачествени компоненти водят до по-големи загуби при вмъкване, по-високо напрежение на стоещата вълна (VSWR) и слабо екраниране срещу електромагнитни смущения (EMI). Това може да доведе до ослабване на сигнала, грешки в данните, намален обхват и дори смущения в съседни устройства. Висококачествени, прецизно проектирани съединители осигуряват постоянен импеданс, сигурно свързване и отлично екраниране. Подобно на това, добре изградените коаксиални кабелни сглобки със стабилни диелектрични материали и ефективно екраниране запазват силата и чистотата на сигнала, като защитават значителните инвестиции в свързаното активно оборудване.

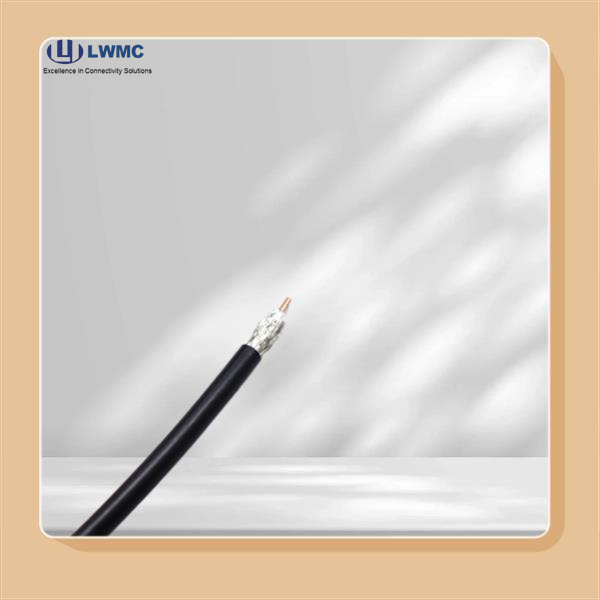

Правилната инсталиране и поддръжка са от съществено значение за продължителна ефективност. Винаги спазвайте минималния радиус на огъване на кабела, за да избегнете повреда на вътрешния проводник и диелектрика. Използвайте калибриран динамометричен ключ за затегчване на резбованите съединители според спецификациите на производителя — прекомерното затегчване може да повреди резбата, докато недостатъчното може да доведе до лош електрически контакт и проникване на замърсители. Проводете кабелите на безопасно разстояние от остри ръбове и ги фиксирайте с подходящи скоби, за да се избегне натоварване върху съединителните връзки. Приложете редовна процедура за проверка на износване, корозия или повреди по съединителите и кабелите и винаги използвайте предпазни капачки, когато съединителите не се използват, за предотвратяване на замърсяване.
