В сърцето на безброй съвременни безжични и изпитвателни системи стои малък, здрав и прецизно изработен компонент: мъжкият SMA конектор. Характеризиращ се с резбово съединение и стърчащ централен щифт, мъжкият SMA (SubMiniature version A) е основен интерфейс в радиочестотните технологии. RF конектори като основен елемент на RF адаптери и коаксиални кабелни сглобки, той изпълнява ключова роля за осигуряване на целостта на сигнала там, където това има най-голямо значение.
Основната роля на мъжкия SMA конектор е да осигури надежден, полу-прецизен коаксиален интерфейс за предаване на ВЧ сигнали. Той е проектиран да се свързва със съответстваща женска SMA гнездова клема, като създава екранирано съединение, което минимизира изтичането на сигнала и електромагнитните смущения. На практика мъжките SMA конектори се срещат повсеместно като завършващи Коаксиални кабелни сглобки използвани в безжичните комуникации (като клетъчни и WiFi инфраструктури), GPS модули и ВЧ измервателни уреди. Те са също така неотменна част от много ВЧ адаптери, които позволяват преобразуване към други типове конектори, като N-type или 2,92 mm. Компактният им размер ги прави идеални за плътно населени печатни платки, портове на измервателни уреди и вътрешни системни връзки.
Мъжките SMA конектори са проектирани за работа при микровълнови честоти. Те официално са оценени за надеждна работа до 18 GHz, като прецизните версии достигат до 26,5 GHz. Това ги прави задължителни за приложения, при които дължината на вълната на сигнала е кратка и целостта му е от първостепенно значение. Конструкцията на конектора — с твърд диелектричен носител и сигурно резбово свързване — осигурява постоянен импеданс (50 ома) и нисък коефициент на стояща вълна по напрежение (VSWR) в целия този спектър. При високочестотни сценарии, като радарни системи, сателитни комуникации или връзки за предаване на данни с висока скорост, всяка нееднородност или отражение може да влоши производителността. Прецизността на правилно съединен SMA конектор гарантира минимални загуби и отражения на сигнала, запазвайки целостта на данните и точността на системата.
Резбово свързване: Осигурява сигурно, устойчиво на вибрации връзка, превъзхождащо алтернативите с бързо закачане като BNC конекторите, предотвратявайки случайни разединения.
Издръжлива конструкция: Обикновено се изработва от месинг или неръждаема стомана с пасивиране или галванизиране (често злато върху никел), което осигурява отлична устойчивост на корозия и дълготраен експлоатационен срок.
Компактни размери: Конструкцията „Субминиатюрна“ спестява ценна площ върху платките и в корпусите на устройствата, което позволява миниатюризация на ВЧ системите.
Отлични електрически характеристики: Осигурява ниски загуби при преминаване и висока ефективност на екранирането, което е от решаващо значение за поддържане на силата и чистотата на сигнала.
Широка съвместимост: Като един от най-разпространените ВЧ интерфейси, осигурява взаимозаменяемост между голямо разнообразие от компоненти, измервателни уреди и кабели от различни производители.
Правилното боравене е от съществено значение за запазване на работните характеристики и дълголетието на тези прецизни компоненти.

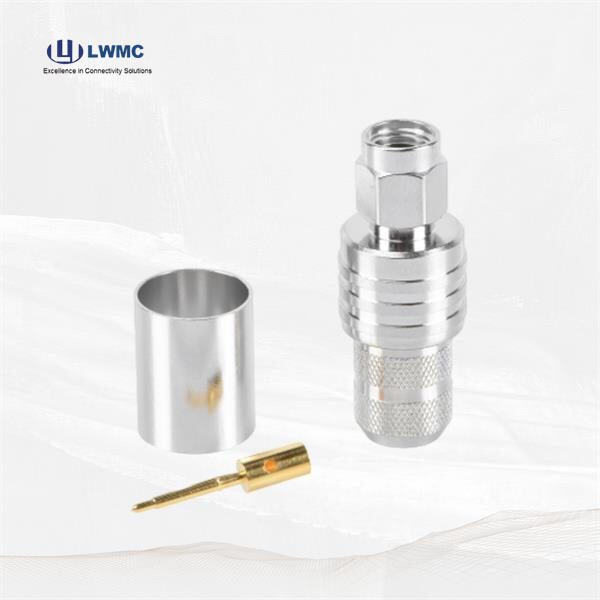

Монтаж върху кабелни сглобки: Изисква специализирани инструменти (обжимане или леене) и обикновено трябва да се извършва в контролирана среда, за да се получи надеждна кабелна сглобка с качеството на фабрично производство. За повечето потребители се препоръчва закупуването на предварително сглобени кабели.
Процедура за съединяване: Винаги подравнявайте нишките на мъжкия и женския разклонител внимателно. Започнете да навивате с ръка, за да се предпазите от разхерметизиране, което може веднага да унищожи деликатните нишки. След като се стегне с ръка, използвайте динамометричен ключ, за да го стегнете до посочената стойност (обикновено 5-8 in-lbs за стандартен SMA). Избягвайте използването на плоскогубци, тъй като те могат да прекомерно стегнат и повредят купчовата гайка или да смачкат диелектрика.
Инспекция и почистване: Редовно инспектирайте мъжкия централен щифт за правилност и нишките за повреди. Поддържайте разклонителите чисти, като използвате компресиран въздух и изопропилов алкохол върху тампон. Използвайте предпазни капаци, когато разклонителите са разединени.
Осведоменост за цикличния живот SMA конекторите имат ограничен брой цикли за съединяване (обикновено 500 цикъла за месинг). Избягвайте ненужно разединяване и присъединяване, за да се удължи техният експлоатационен живот.
