في النظام البيئي المتنوع لـ نظام RF في مجال التصميم، تتمثل إحدى الت Retes الشائعة في الاتصال السلس للمعدات والمكونات التي تستخدم مقاييس موصلات مختلفة. يعد محول N ذكر إلى SMA أنثى حلاً مهندساً بدقة مصمم خصيصاً لمعالجة هذه الحالة بالضبط. فهو يعمل كجسر واجهة حاسمة، مما يتيح انتقالاً مباشراً وموثوقاً من واجهة نوع N القوية ذات الخيط إلى المعيار SMA المضغوط عالي التầnية. يُعد هذا المحول أداة لا غنى عنها للمهندسين والفنيين، حيث يسهل دمج الأنظمة، وإعدادات الاختبار والقياس، والنشرات الميدانية التي تكون فيها قابلية التشغيل المتبادل بين المعدات القديمة والحديثة ضرورية.
يُعد هذا المحول مكونًا هجينًا يجمع بين الخصائص الميكانيكية والكهربائية لعائلتين مختلفتين من الموصلات. ويتميز الجانب N ذكر بالجوزة الملولبة المميزة للموصل ودبوس مركزي ذكري، ومصممًا للربط الآمن مع منفذ أنثى من نوع N. ويشتهر واجهة N بمتانتها والأداء الممتاز حتى 11 جيجاهرتز، وتُستخدم عادةً في التطبيقات عالية القدرة أو الخارجية. أما الجانب SMA أنثى فيتميز بالواجهة الأصغر ذات التوصيل الملولب مع تلامس أنثى مقعر، ومصممًا للربط مع موصل ذكور SMA مُحسَّن لترددات تصل إلى 18 جيجاهرتز، يُعد واجهة SMA القياس القياسي لمعظم وحدات الترددات الراديوية الحديثة، ومعدات الاختبار، والاتصالات على مستوى اللوحات الداخلية. تم تصميم البنية الداخلية للمحول بدقة للحفاظ على انتقال مقاومة متماسكة تبلغ 50 أوم، مما يقلل من انعكاس الإشارة وخسارة الإدخال عبر نطاق التشغيل الخاص به.
تتمثل القيمة الأساسية لمحول N ذكر إلى SMA أنثى في قدرته على حل تحديات التوصيل المحددة. وتشمل أكثر تطبيقاته شيوعًا:
الاختبار والقياس: توصيل معدات الطاولة ذات المنافذ SMA (مثل محللات الطيف ومولدات الإشارات) بالأجهزة الميدانية أو الهوائيات أو الأنظمة المنتهية بموصلات من نوع N.
الاتصالات السلكية واللاسلكية: الربط بين وحدات الراديو عن بعد الحديثة (RRUs) أو الخلايا الصغيرة الداخلية (التي تستخدم غالبًا واجهات SMA) وكابلات التغذية الحالية أو الهوائيات القديمة المنتهية بموصلات من نوع N.
الفضاء والدفاع: ربط الاتصالات بين الهياكل المُحَصَّنة أو أنظمة الهوائي (باستخدام نوع N) والوحدات الداخلية الحساسة للترددات الراديوية أو نقاط الاختبار (باستخدام SMA).
نماذج الأنظمة والأعمال المخبرية: توفير اتصالات مرنة وقابلة لإعادة التكوين خلال مراحل التصميم والتحقق في مشاريع التầnب الراديوية، مما يلغي الحاجة إلى تجميعات كابلات مخصصة لكل تركيب واجهة.
إنه مكون أساسي ضمن نظام Linkworld البيئي للمحولات التầnب الراديوية، يعمل بالتعاون مع موصلات التردد اللاسلكي وتجميعات الكابلات المصعدية لتوفير حلول اتصال شاملة.
يُقاس أداء المحول من خلال قدرته على العمل كرابط "غير مرئي" في سلسلة الإشارة. بالنسبة للمحول من نوع N ذكر إلى SMA أنثى، تشمل معايير الأداء الحرجة نطاق التردد التشغيلي، ونسبة الموجة الثابتة للجهد (VSWR)، وخسارة الدخول. ويُصمم محول عالي الجودة من شركة Linkworld لدعم نطاقات التردد المتداخلة لكلا نوعي الموصلات بشكل فعّال، وعادةً ما يضمن أداءً أمثل يصل إلى 6-8 جيجاهرتز على الأقل مع نسبة VSWR منخفضة ومستقرة (مثل <1.25:1). يجب أن يتم هندسة الانتقال بين موصل المركز الأكبر في نوع N والاتصال الأصغر في SMA بحيث يتجنب أي تغييرات مفاجئة في المعاوقة قد تؤدي إلى تدهور الإشارة. وتُستخدم عمليات خراطة متقدمة، وتصميم دقيق للعازل، وطلاء اتصال عالي الجودة (غالبًا ذهب) لضمان أداء كهربائي موثوق وقابل للتكرار.

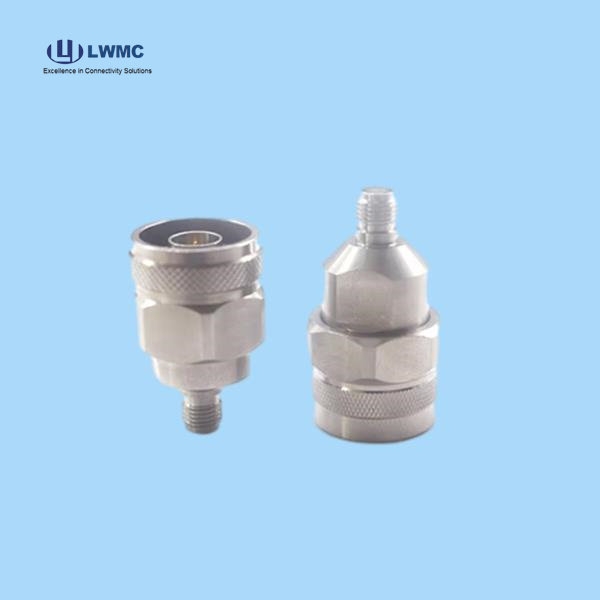

نظرًا لدوره كنقطة تقاطع حيوية، فإن جودة تصنيع المحول تكون في غاية الأهمية. تقوم شركة Linkworld بتصنيع هذه المحولات باستخدام مواد عالية الجودة مثل أجسام مصنوعة من الفولاذ المقاوم للصدأ أو النحاس، مع تشطيبات مقاومة للتcorrosion إما عن طريق التассив أو الطلاء بالنيكل. يتم تصنيع وصلات المركز بدقة وطبقتها لضمان توصلية ممتازة وموثوقية في الاتصال. ويتمخضع كل وحدة لاختبارات كهربائية صارمة للتحقق من استيفاء المواصفات. يضمن هذا الالتزام بالجودة ألا يصبح المحول الحلقة الضعيفة في النظام. بالنسبة للمهندسين، تحديد Linkworld مُحوِّل ذكر N إلى أنثى SMA يعني اختيار مكون يوفر أداءً موثوقًا، ومتانة ميكانيكية، وضمان انتقال سلس للواجهة، وبالتالي حماية سلامة المسار الكلي للإشارة الراديوية.
